三脚可调式定位夹持工装夹具

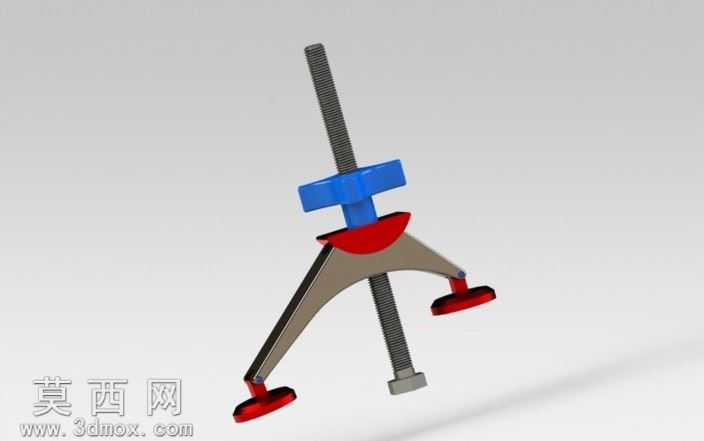

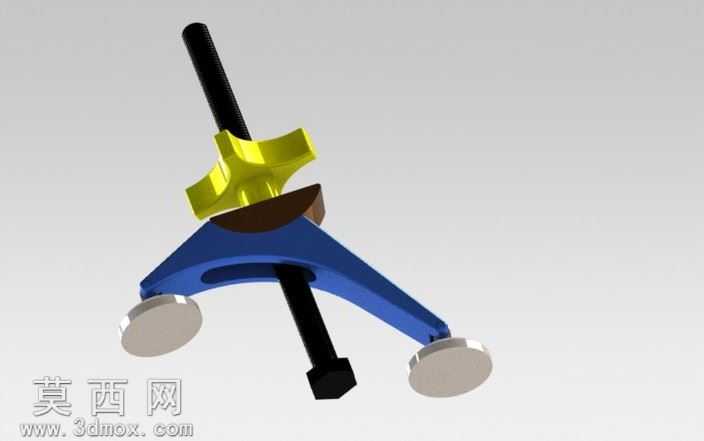

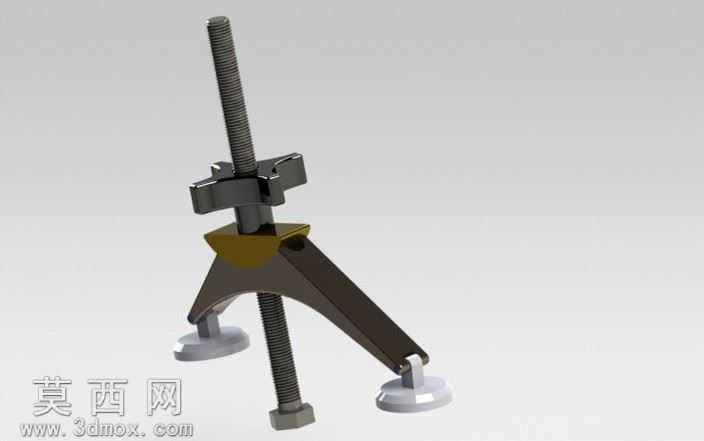

本作品为三脚可调式定位夹持夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工艺的公差配合要求，对每一处装配结构都做了干涉检查，确保各活动部件可顺畅运行无卡滞。模型整体采用三角支撑结构设计，相较于传统两脚夹持结构拥有更优异的稳定性，支撑脚末端设置有防滑接触垫，可在夹持作业时增大与工件接触面的摩擦力，避免夹持过程中工件移位或表面划伤。核心调节结构采用梯形传动螺杆设计，建模时还原了螺杆的完整螺纹牙型，配套的十字调节旋钮做了防滑棱边处理，可适配手动或借助工具进行夹紧力调节，旋钮与螺杆之间设置有定位卡合结构，可防止调节过程中旋钮滑脱。夹具体的主体支撑臂采用等强度结构设计，在保证结构刚性的前提下尽可能减少冗余材料，降低夹具整体自重，支撑臂与中心螺杆座之间采用铰接连接结构，可根据被夹持工件的外形尺寸自适应调整支撑脚的张开角度，适配不同规格的工件夹持需求。渲染阶段针对不同部件做了差异化材质赋予：螺杆与调节旋钮采用发黑处理的合金钢材质，还原金属表面的哑光磨砂质感与细微的加工纹理；支撑臂主体采用调质处理的中碳钢材质，表面做了氧化发黑防锈处理；接触垫采用丁腈橡胶材质，还原橡胶材质的半哑光弹性质感；铰接销轴采用镀铬不锈钢材质，突出金属亮面的反光效果。场景布光采用三点布光法，主光源从侧上方45度角投射，突出夹具的结构轮廓与部件层次，辅助光源补全暗部细节避免出现死黑区域，环境光添加微弱的冷色调反光，提升整体渲染图的真实感。设计过程中优先考虑夹具的通用性与操作便捷性，整体结构无复杂异形零件，所有零部件均可采用常规机加工工艺完成生产，装配流程简单易维护，可广泛应用于机械加工、工件检测、装配定位等多种作业场景，夹持力可通过螺杆旋入深度进行线性调节，既可以满足轻薄小件的轻力夹持定位需求，也可通过加大旋紧力矩实现重型工件的牢固夹紧。
