一体化卧式废水处理罐体设备设计

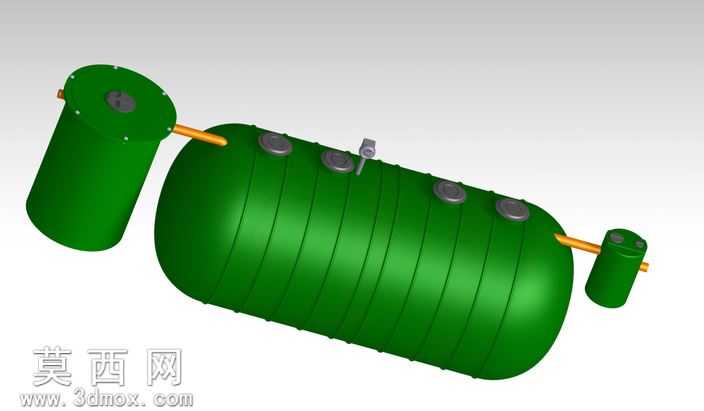

本作品为卧式一体化废水处理罐体三维模型，采用CATIA软件完成全参数化建模，整体结构遵循地埋式污水处理设备的成熟设计逻辑，建模过程中先以多段旋转凸台命令生成主罐体的椭球封头与圆柱筒身，筒身表面通过环形阵列生成加强筋结构，提升罐体的结构强度模拟效果，避免薄壁罐体在承压工况下出现形变失真。主罐体顶部依次排布四个检查口与一个液位检测接口，接口处采用凸台拉伸配合圆角过渡处理，还原实际设备的法兰安装基座结构，主罐体两端通过同轴管路连接两个立式副罐体，左侧副罐体为进水预处理单元，顶部设置密封检修端盖，管路接口处做了同轴度约束，保证装配关系符合实际管路走向，右侧副罐体为出水储水单元，结构尺寸小于左侧预处理罐，符合水处理流程的水力停留时间设计逻辑。材质渲染阶段，罐体整体采用哑光深绿色玻璃钢材质，调整材质的粗糙度与反射参数，模拟玻璃钢缠绕成型的表面质感，管路部分采用黄铜金属材质，添加轻微的做旧氧化效果，提升模型的真实感，接口处的密封件采用黑色橡胶材质，区分不同部件的材质属性。设计思路上，模型还原了一体化污水处理设备的三级处理结构，主罐体内部预留了生化处理腔的分隔空间，通过外部接口的位置排布对应内部的厌氧、好氧、沉淀腔室布局，建模时所有部件均采用全约束装配，不存在冗余的自由特征，各部件之间的干涉检查全部通过，可直接用于工程方案展示、结构校核以及后续的工程图导出工作，模型的细节处理兼顾了外观展示与结构合理性，既还原了实体设备的外观特征，也保留了核心结构的参数化特征，方便后续根据处理水量需求调整罐体的长度、直径以及接口位置等参数。
