工业用过滤器全套结构设计图纸

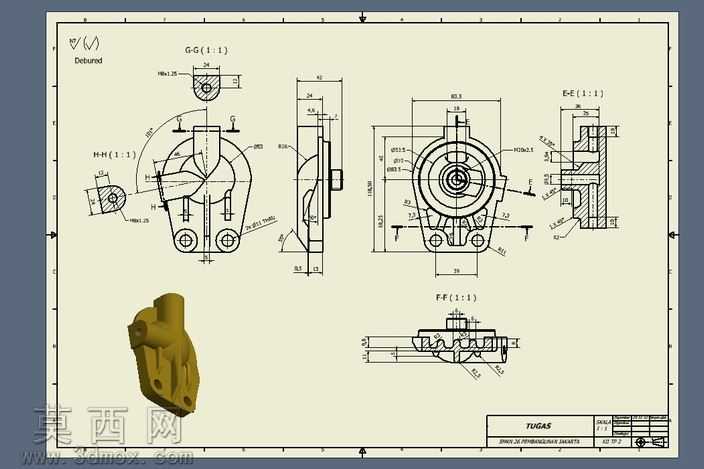

本套过滤器设计采用三维参数化建模思路完成，首先依据流体过滤工况的功能需求拆解整体结构，将产品划分为主体壳体、进出流道、滤芯安装腔、密封定位结构、安装固定支脚五大核心模块，建模过程中先绘制各视角二维工程草图作为尺寸基准，严格遵循机械制图公差标注规范，对各装配面的配合尺寸、安装孔位的定位精度、流道的通径参数做全约束定义，确保三维模型与二维工程图的尺寸完全对应，可直接对接后续生产加工环节。建模阶段优先构建主体壳体的基础特征，通过拉伸、旋转命令生成壳体的基础实体，再采用扫掠命令构建弯曲流道的内壁曲面，保证流道内壁顺滑无锐角，减少流体输送过程中的阻力损耗；针对滤芯安装位的定位卡槽结构，采用布尔运算切除多余实体，同时预留密封件的安装槽位，槽体尺寸匹配标准密封圈的规格参数，保证装配后的密封性能，避免流体泄漏问题。外观渲染阶段为壳体赋予铸钢材质，调整材质的粗糙度、金属反光度参数还原工业铸件的真实质感，对密封槽、安装孔等细节部位做倒角处理，去除锐边符合机械加工的工艺要求。整体设计充分考虑过滤器的实际使用场景，底部的双安装支脚做了加厚处理，提升安装后的结构稳定性，支脚上的安装孔采用沉头孔设计，保证固定螺栓安装后不突出安装面，避免与周边部件产生干涉；侧方的辅助接口结构做了加强筋设计，提升接口部位的结构强度，避免外接管路时出现应力断裂问题。建模过程中同步完成各部件的干涉检查，验证壳体与滤芯、密封件、外接管路的装配间隙，确保所有部件可顺利完成装配，无尺寸冲突问题，最终输出的三维模型可直接用于工程出图、生产加工指导、装配工艺模拟等多个环节，二维工程图完整涵盖主视图、俯视图、侧视图、局部剖视图等多个视角，标注了所有关键尺寸、形位公差、表面粗糙度要求，可直接作为生产加工的技术依据。
