道路护栏用三角警示反射器结构设计

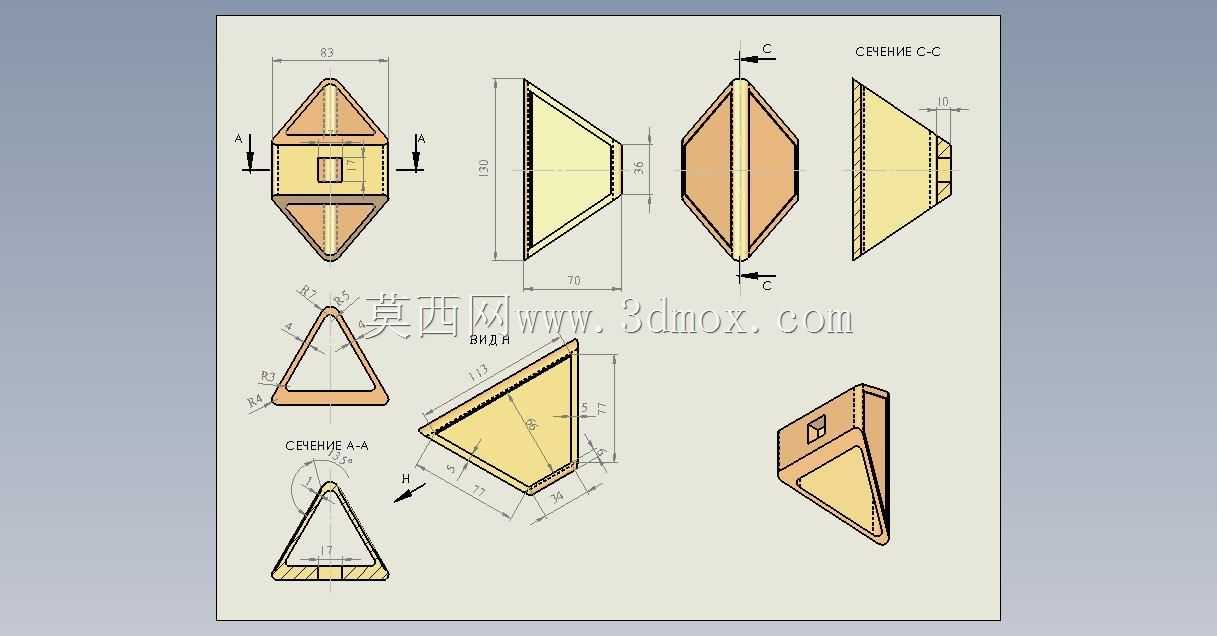

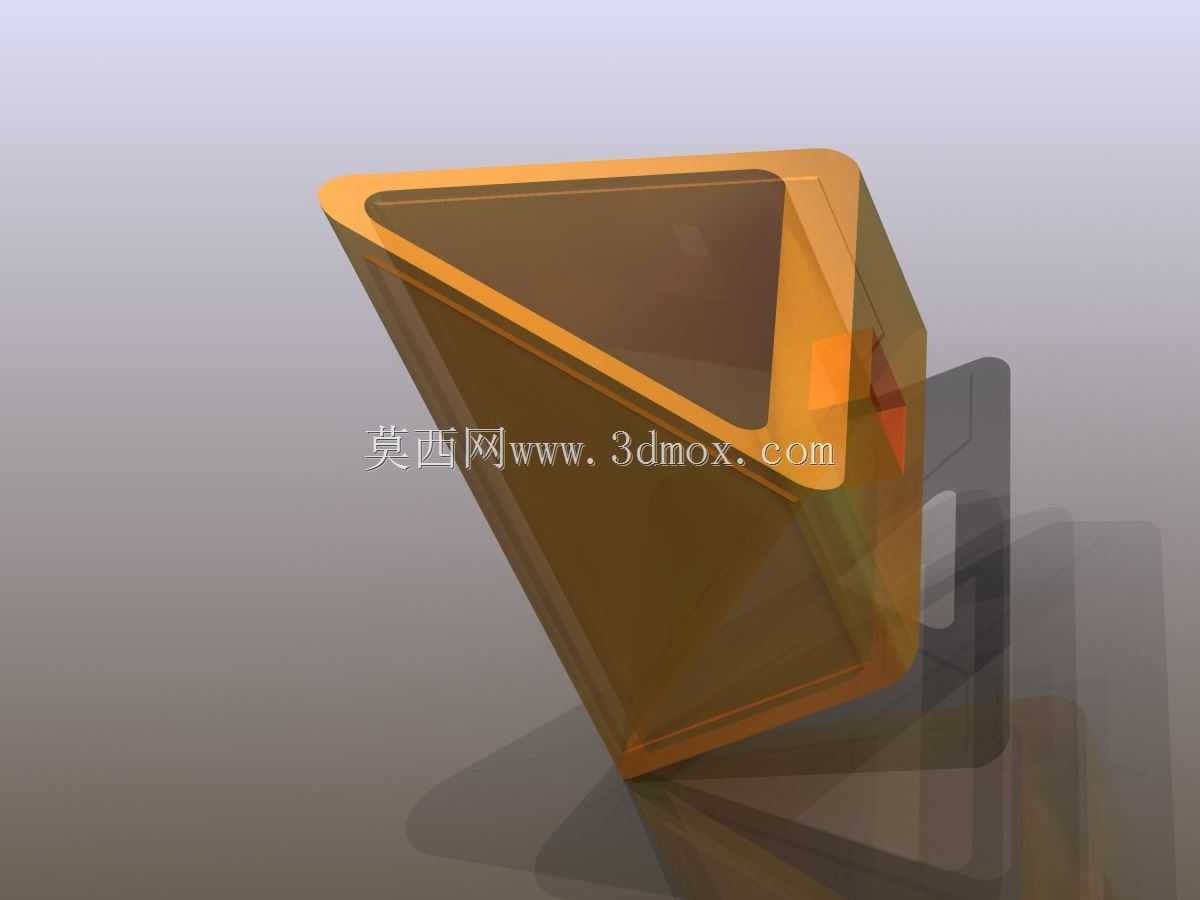

　　日常在城郊公路、城市快速路的波形护栏端头、弯道侧护栏上，常能看到这类三角造型的反射构件，它的核心作用是在夜间无外接光源的条件下，通过车辆前照灯的照射实现定向反光，给驾驶员传递道路边界、线形走向的提示，尤其是在雨雾天气、山区连续弯道这类视线不佳的场景下，这类被动反光构件的提示效果远优于普通漆面标识。从结构设计角度看，这款反射器采用了三角楔形的整体构型，区别于常规圆形、方形的反射片，三角造型的斜边可以适配护栏安装面的倾斜角度，让反光工作面始终保持与车辆行驶方向呈最优入射角，避免因安装角度偏差导致反光效率下降。设计时首先考虑的是户外长期使用的耐候性，整体采用一体化的壳体结构，反光面做了内凹式的边框防护，

　　边缘的凸起棱边既能在安装时起到定位止挡的作用，也能避免日常养护、车辆剐蹭时直接刮花反光工作面。安装边界上，这款反射器的背部预留了与护栏波形板弧度匹配的贴合面，不需要额外加装复杂的转接支架，直接通过螺栓或者结构胶就能固定在护栏侧方，整体突出护栏表面的高度控制在合理范围，不会因为突出过多被过往车辆带起的飞石、树枝轻易碰损。功能特性层面，楔形的内部结构可以让入射光线经过多次折射后沿原方向返回，相比平面反射片拥有更大的反光角度范围，即使车辆偏离正常行驶车道一定角度，驾驶员依然能清晰看到反射的光信号。在细节设计上，壳体的边角都做了圆弧过渡处理，没有尖锐的棱角，既可以降低生产注塑时的应力集中问题，也能避免安装维护时划伤作业人员。实际选型应用中，

　　这类反射器通常会按照道路线形间隔布置，在弯道段会适当加密安装间距，通过连续的反光点勾勒出道路的轮廓，弥补夜间路灯照明不足的缺陷，相比主动发光的警示灯，它不需要供电线路铺设，后期几乎零维护成本，非常适合长距离公路沿线的批量布设。建模过程中需要重点关注反光面的角度公差，以及背部安装面的弧度匹配精度，角度偏差超过两度就会明显影响反光有效距离，安装面贴合度不足则会在长期风吹震动下出现松动脱落的问题，壳体的壁厚设计也做了均匀化处理，避免注塑成型时出现缩痕、翘曲，影响最终的装配精度和反光效果。
