阿尔斯通轻量化轨道交通设备底架结构

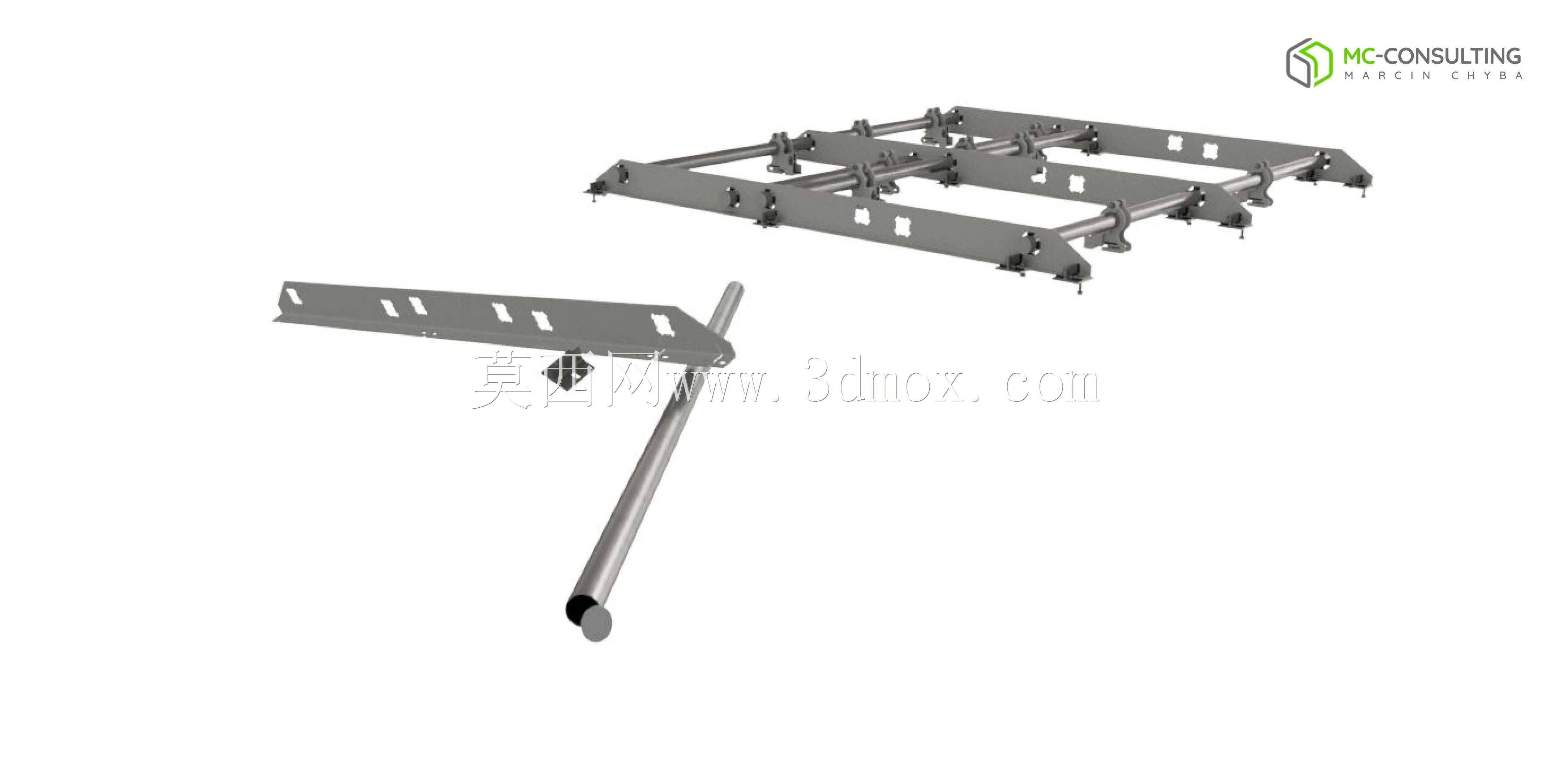

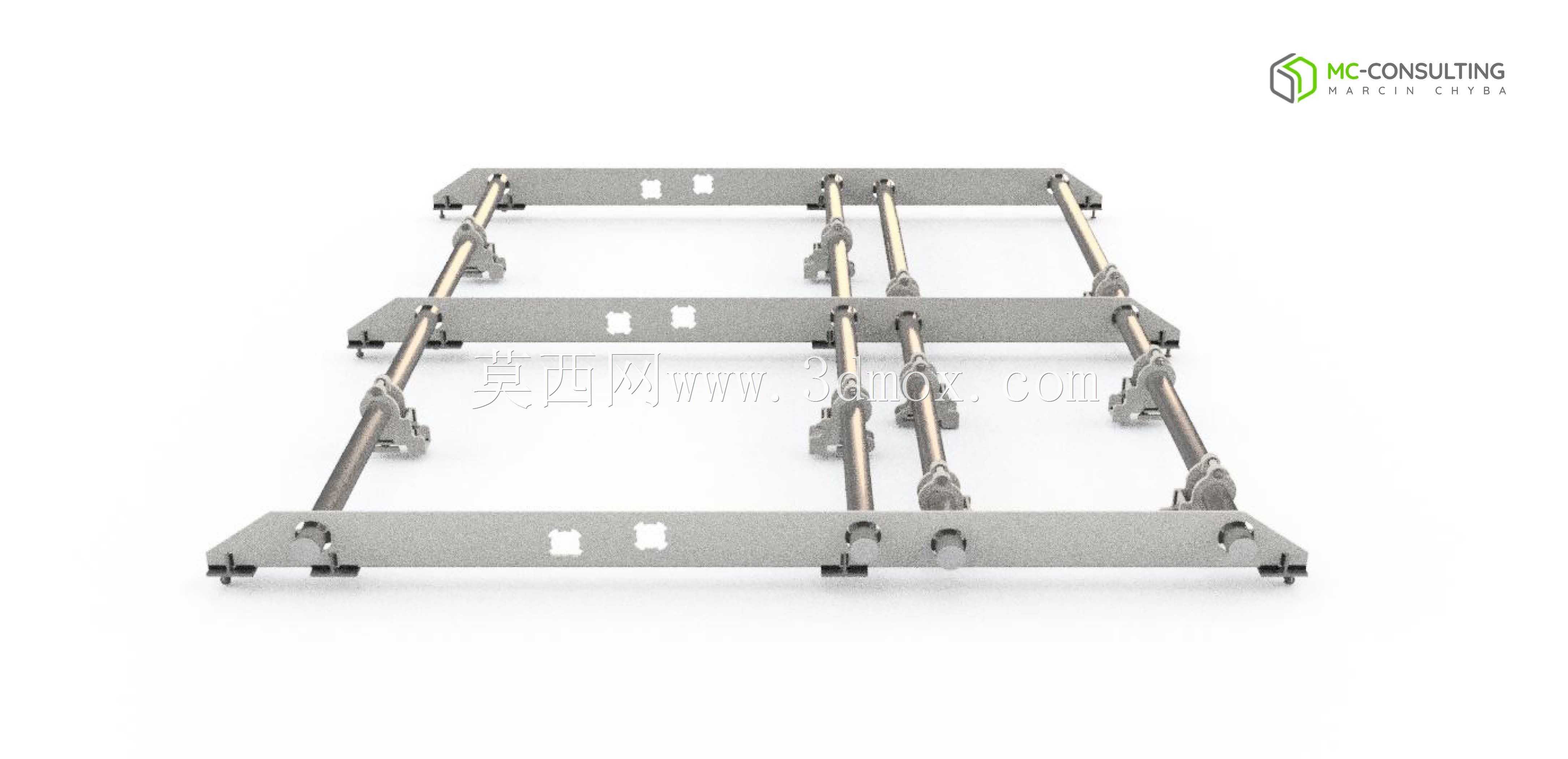

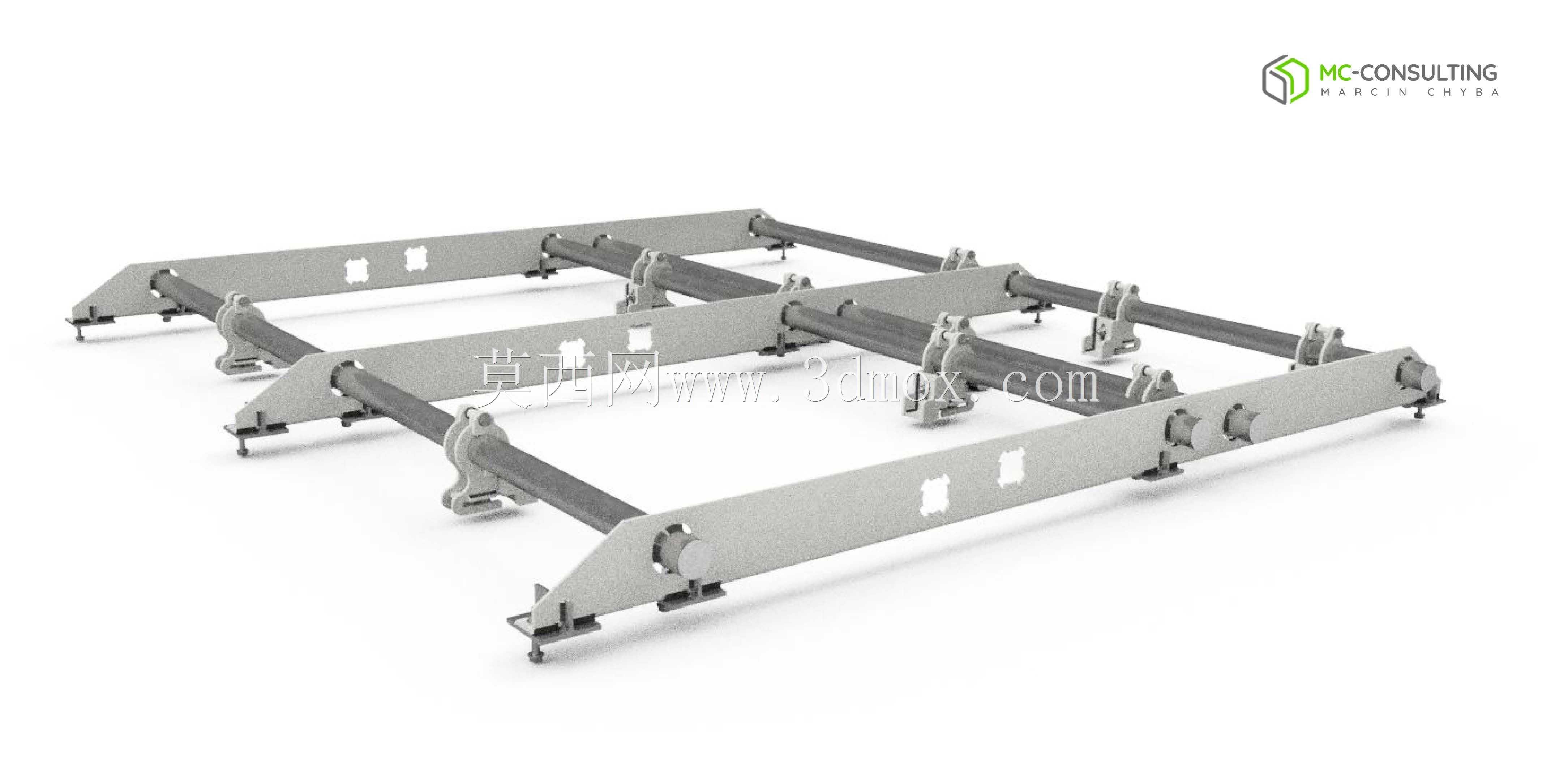

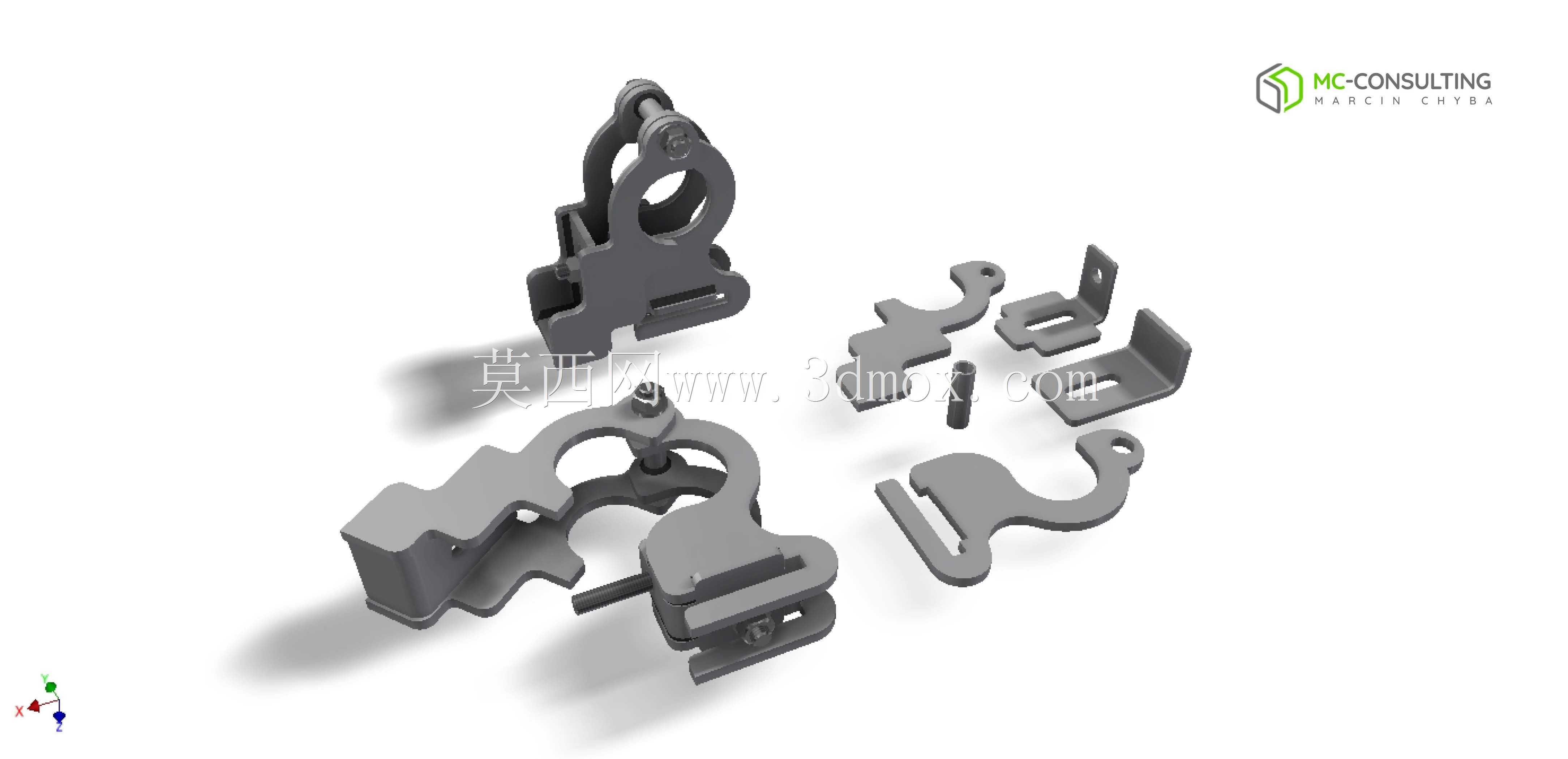

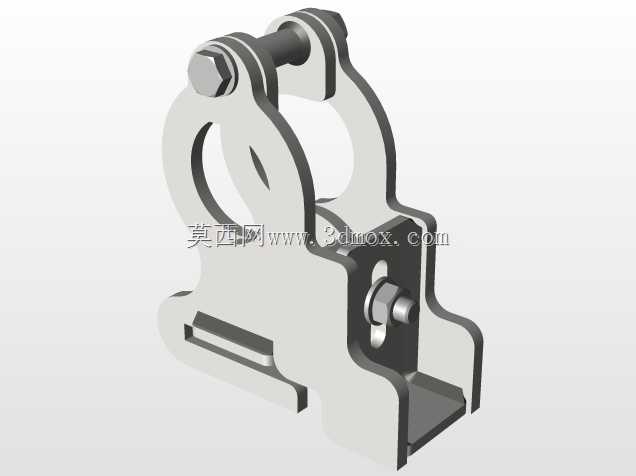

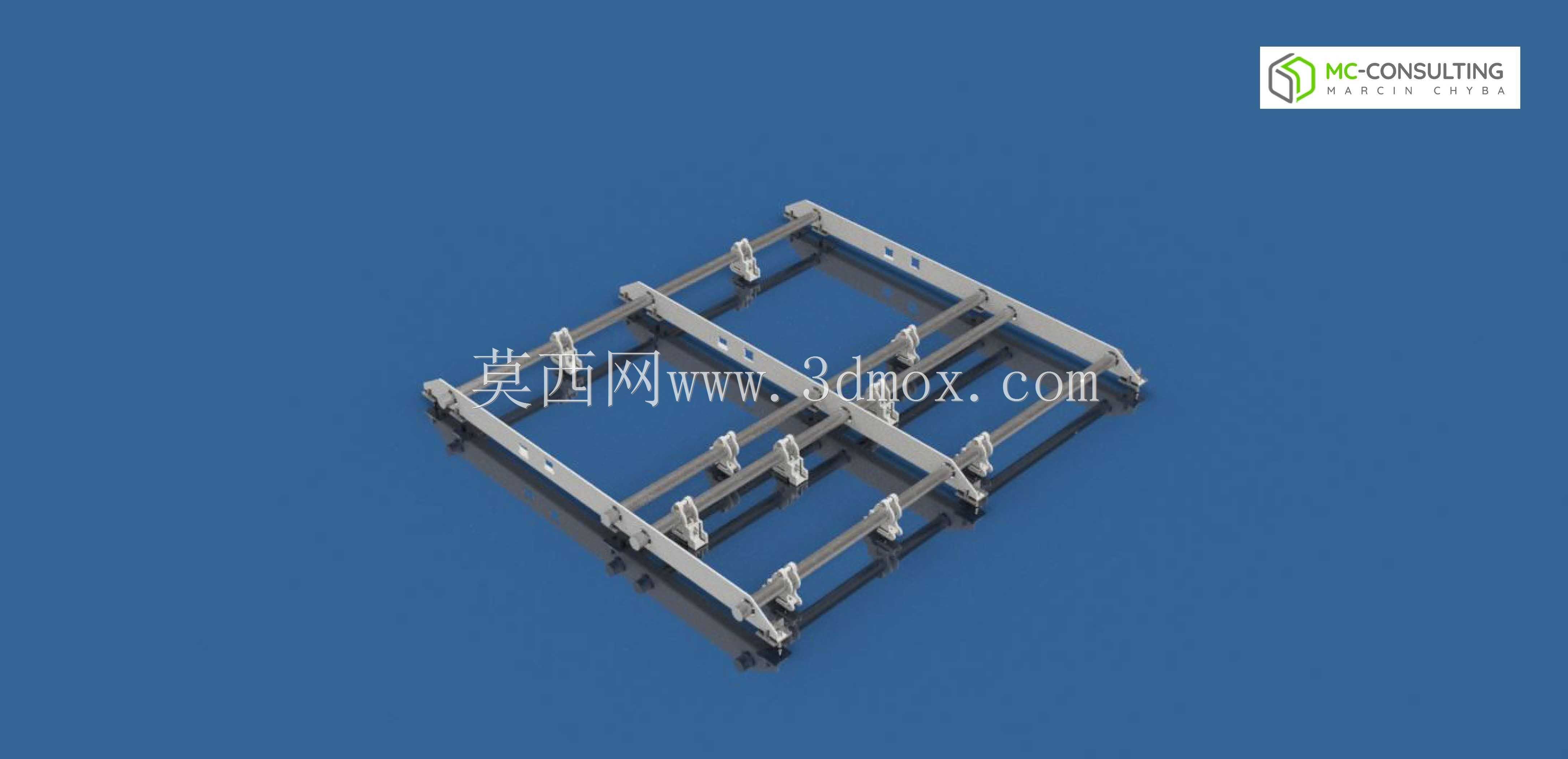

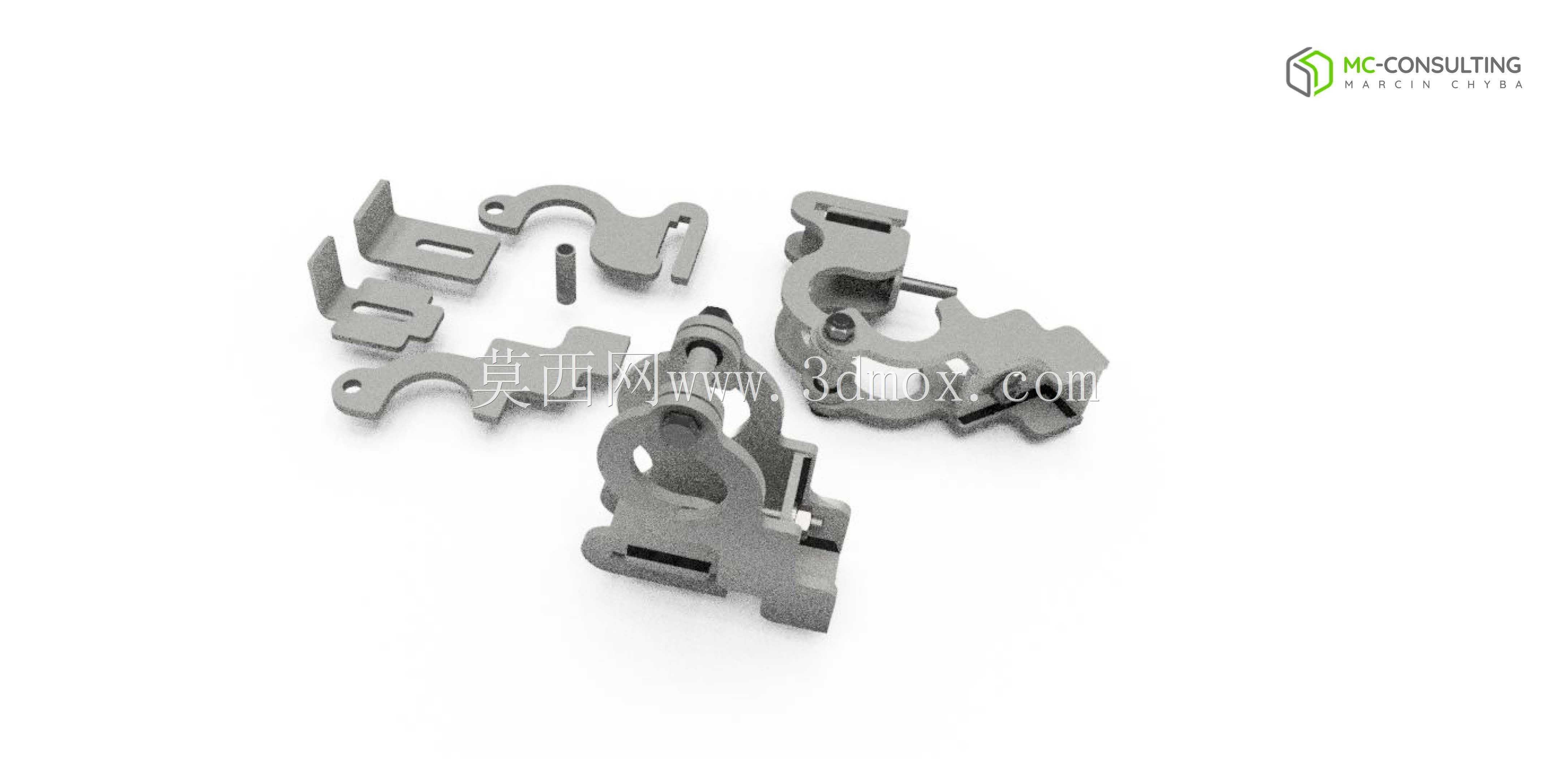

　　该底架结构主要应用于轨道交通车载设备的安装承载场景，作为车载电气、控制类设备与车体之间的连接承载构件，需要在车辆运行过程中承受多维度的交变载荷，包括车辆启停时的纵向冲击、过弯时的横向剪切力、垂向的设备自重载荷以及线路不平顺带来的随机振动载荷，因此结构设计阶段就将动态稳定性作为核心校核指标。从结构形式来看，该底架采用纵横梁组合的框架式布局，纵向设置两根通长主承载梁，作为主要的载荷传递路径，横向根据上部设备的安装点位分布设置多根连接横梁，横梁与纵梁之间采用紧固件连接的形式，既保证了连接强度，也便于后期根据设备选型变化调整横梁位置，适配不同尺寸的上部设备安装需求。每个安装点位都设置了带定位卡槽的固定支座，支座与梁体之间采用刚性连接，

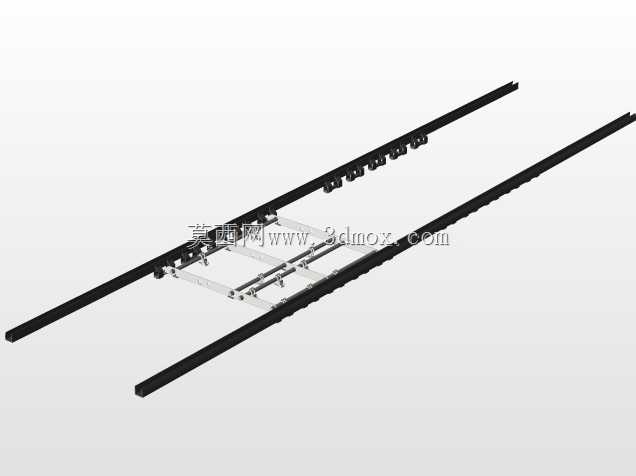

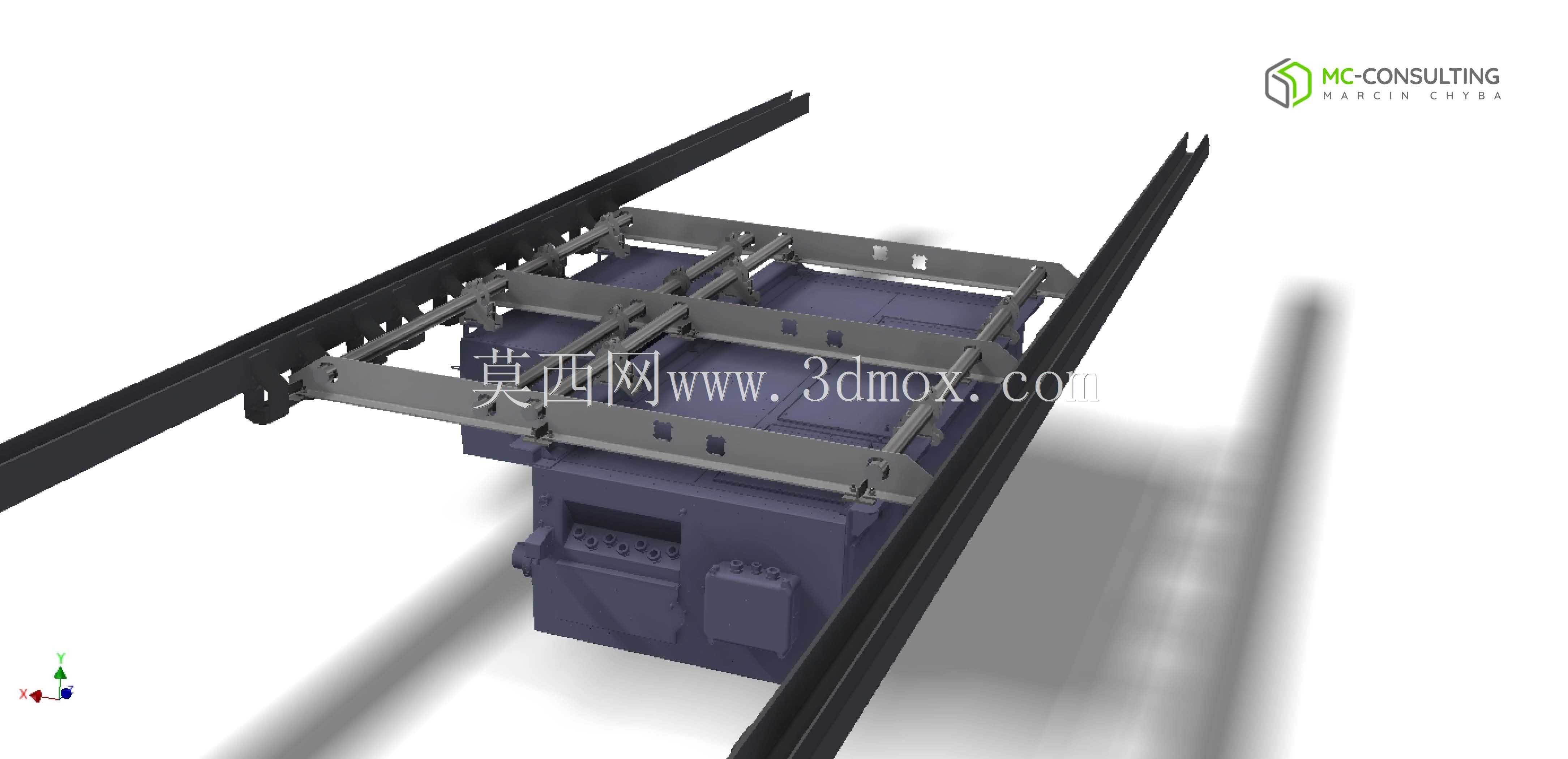

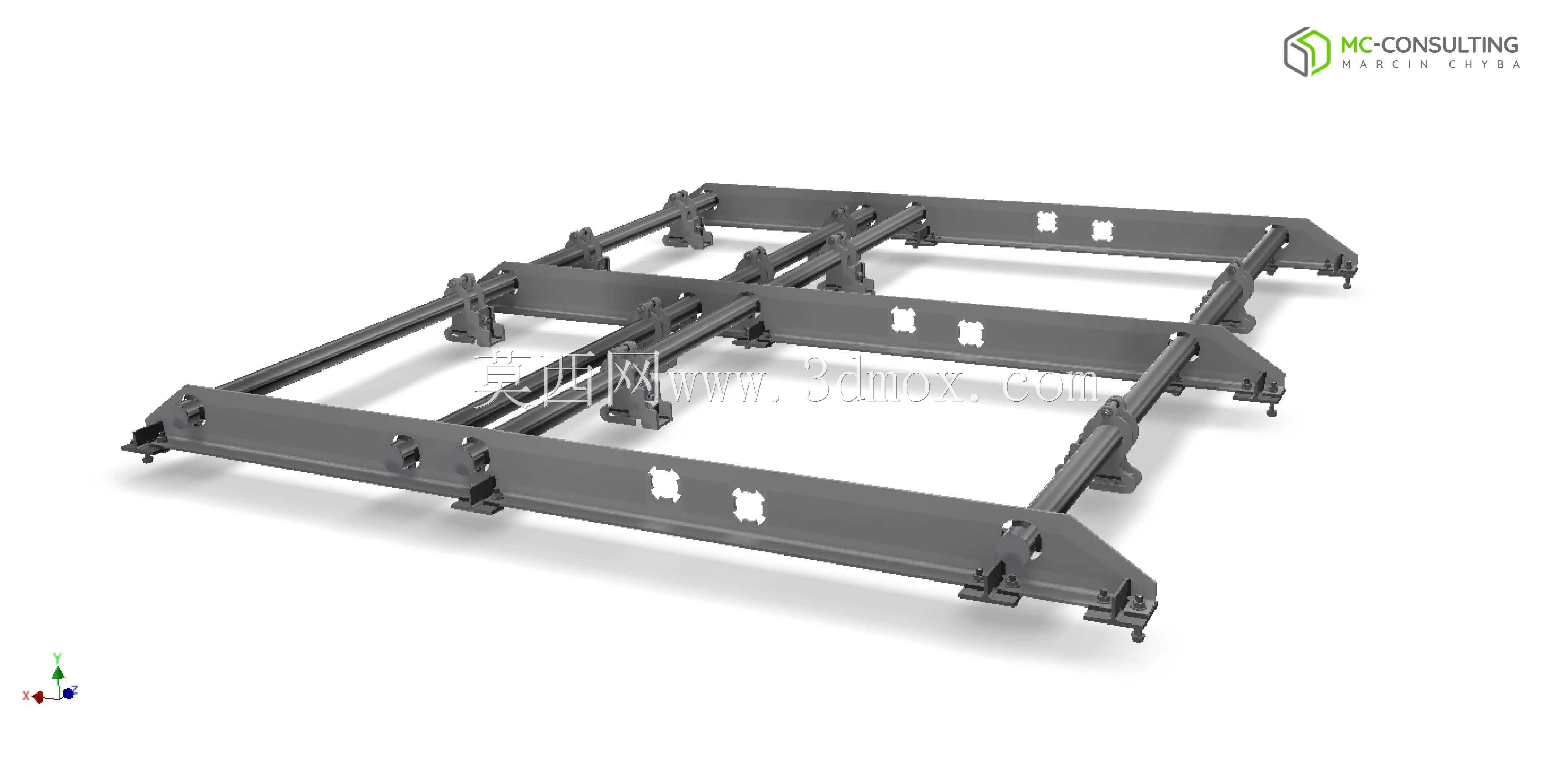

　　能够避免设备运行过程中出现相对位移，同时支座上预留的长条形安装孔可以抵消加工与安装过程中产生的尺寸公差，降低现场装配的对位难度。设计过程中针对结构重量做了多轮拓扑优化，在保证各工况下结构强度、刚度满足设计规范要求的前提下，通过去除梁体非承载区域的冗余材料、调整梁体截面形式来降低整体自重，当前结构自重控制在135公斤，相比同承载等级的传统焊接式底架减重幅度超过20%，能够有效降低车辆簧下重量，提升车辆运行的动态响应表现。安装边界方面，底架整体为矩形框架结构，四个角点设置了与车体安装座对接的连接接口，接口位置的尺寸公差严格控制在行业标准要求范围内，能够直接适配对应车型的车体预装点位，不需要额外做安装接口的改制。

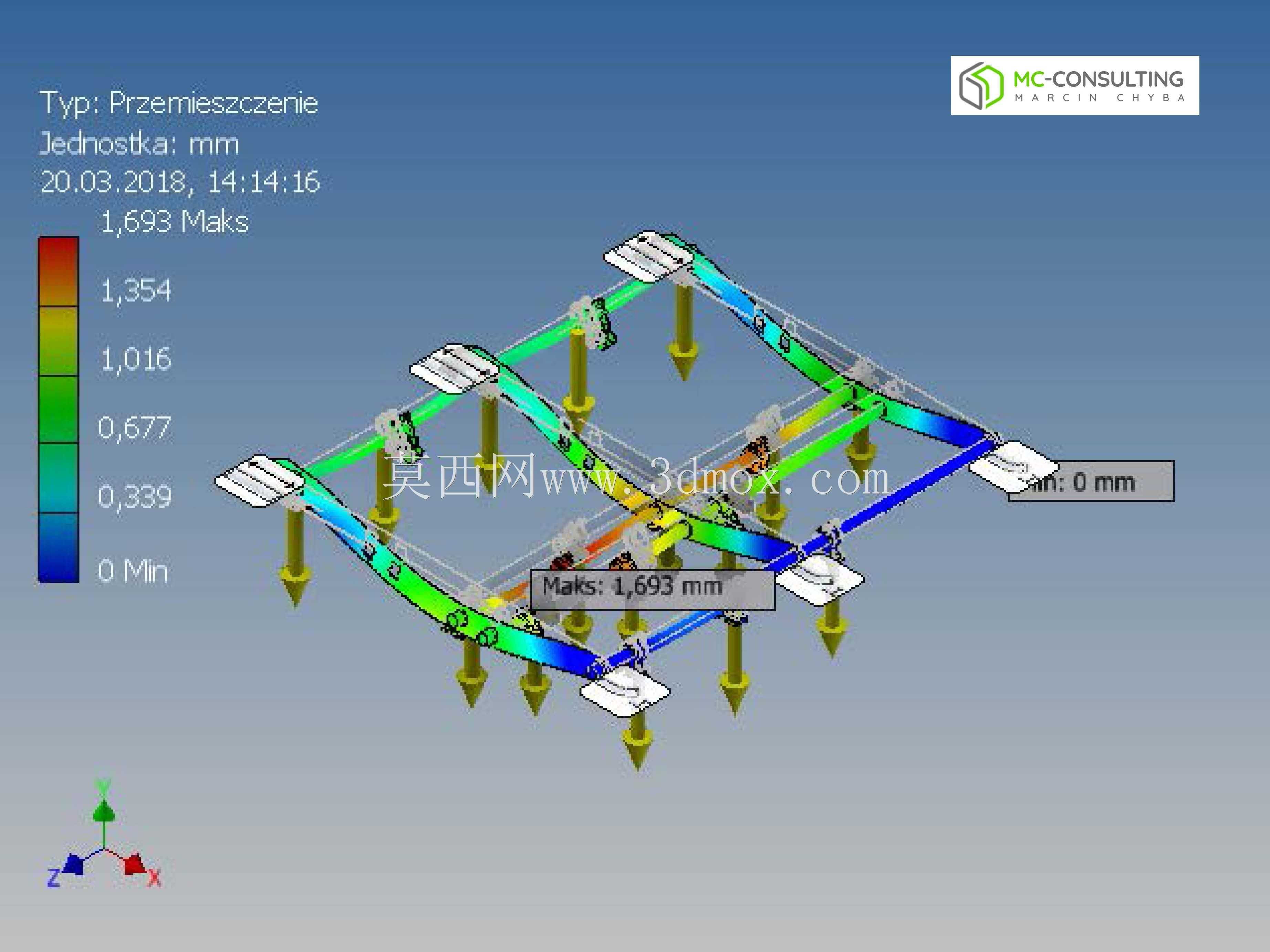

　　梁体的截面尺寸经过反复校核，既保证了垂向承载时的挠度在允许范围内，也避免了截面过大带来的空间占用问题，不会与车体下部的其他管线、设备产生安装干涉。结构表面做了相应的防腐处理，能够适应车辆运行过程中遇到的温湿度变化、雨雪侵蚀等复杂环境，延长结构的使用寿命。在动态性能校核阶段，针对不同运行速度下的振动频率做了模态分析，调整梁体的壁厚与连接位置，让结构的固有频率避开车辆运行过程中的主要激振频率区间，避免运行过程中产生共振问题，保障上部搭载设备的运行稳定性，减少振动带来的设备故障概率。
