Z型连续垂直输送提升设备结构设计

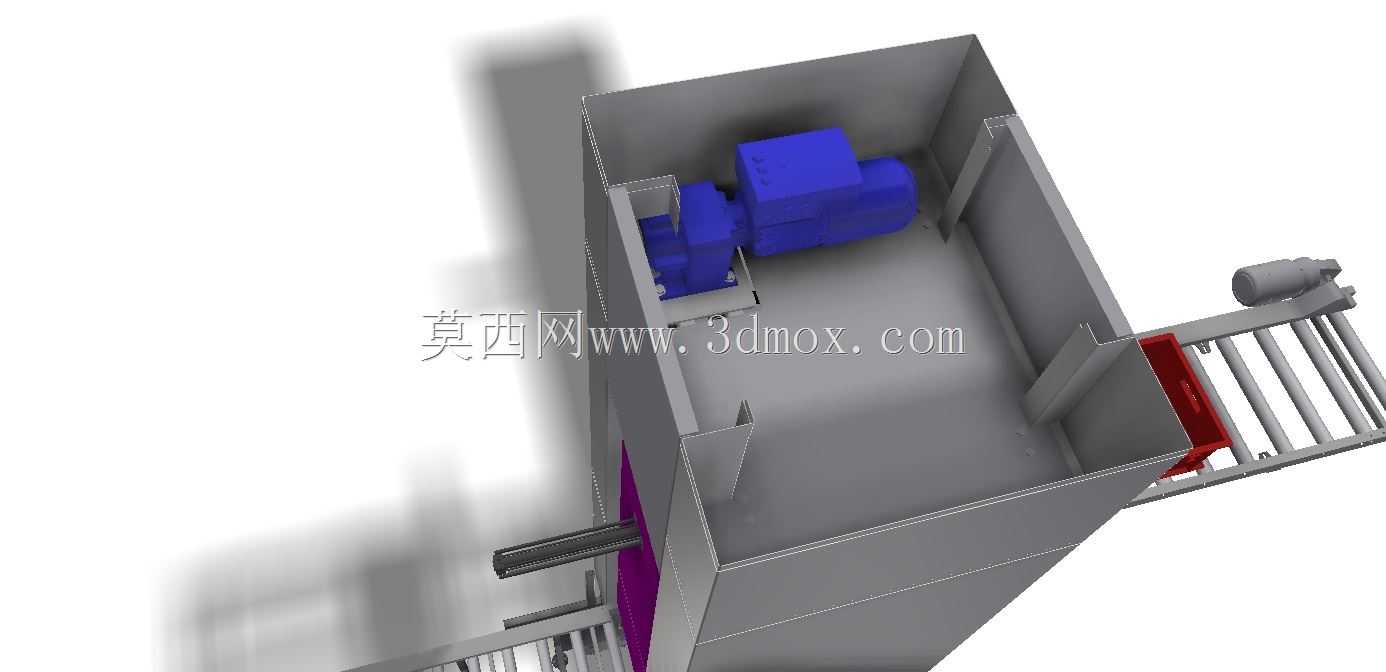

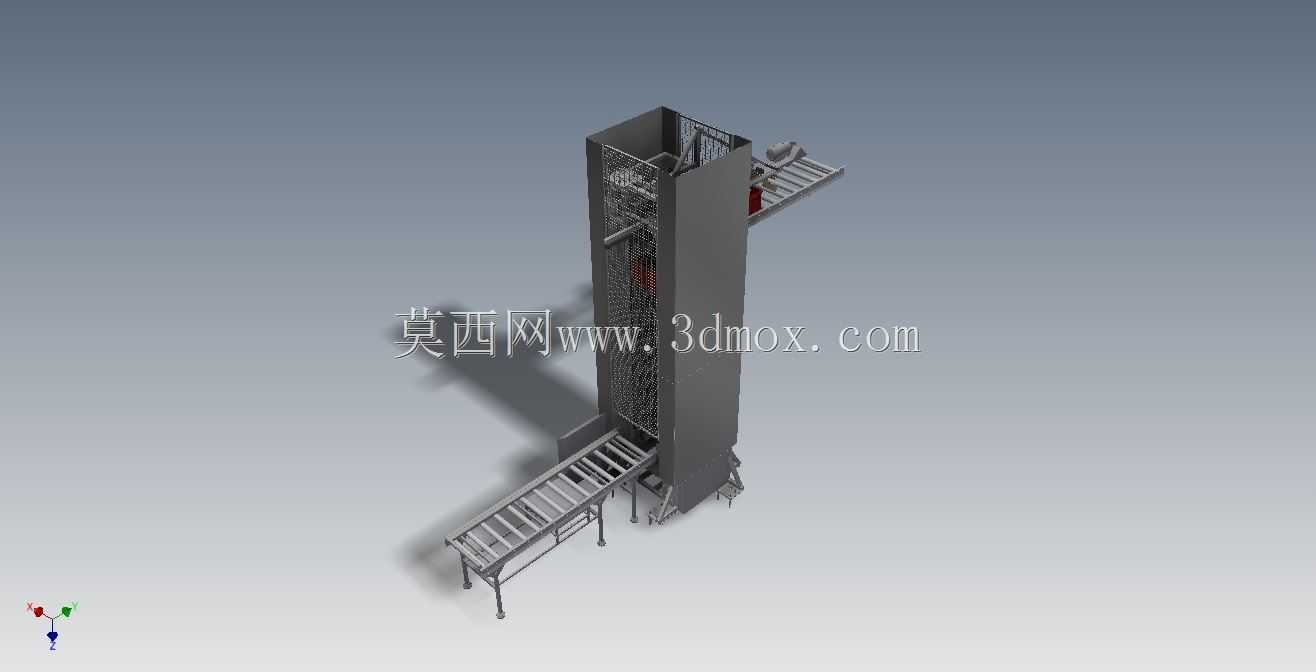

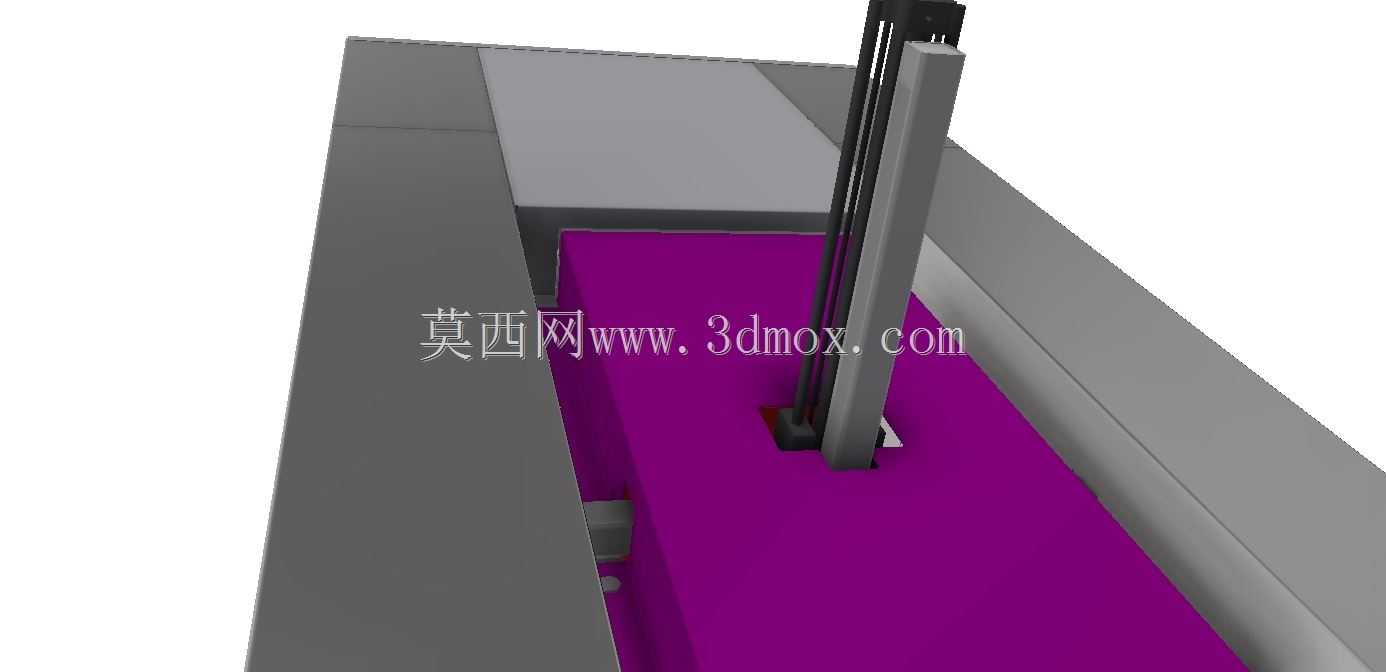

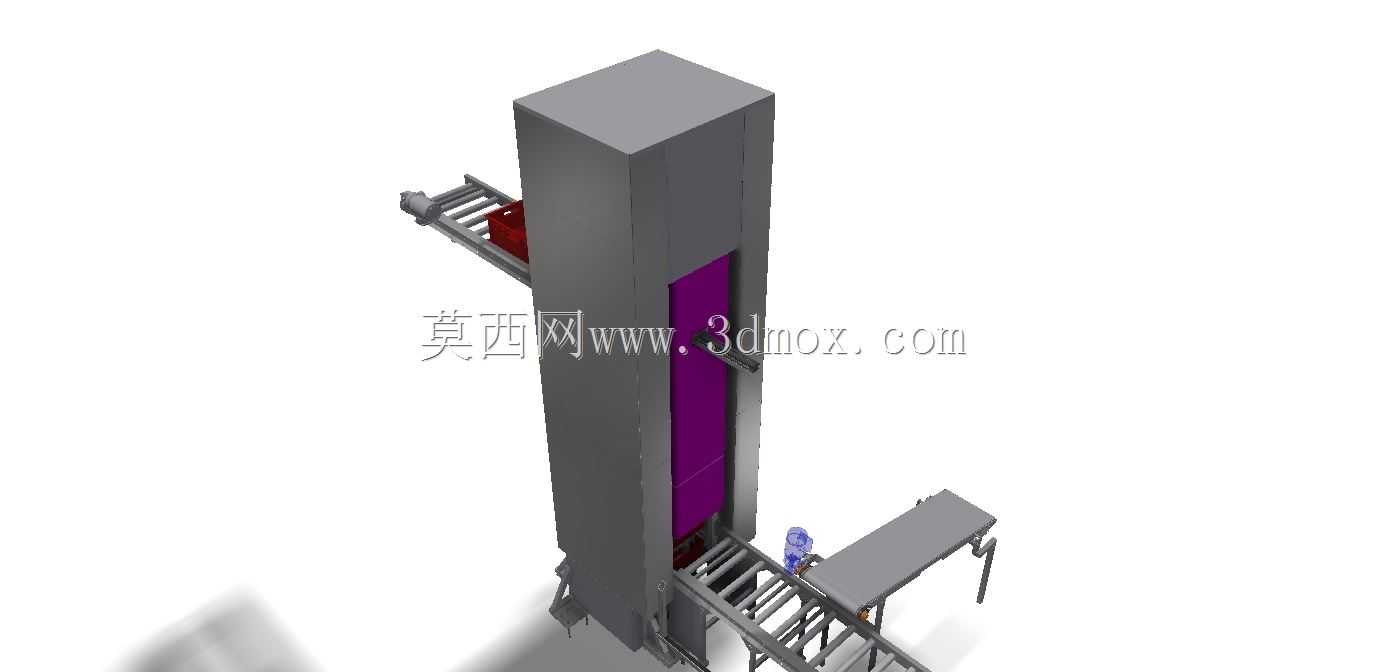

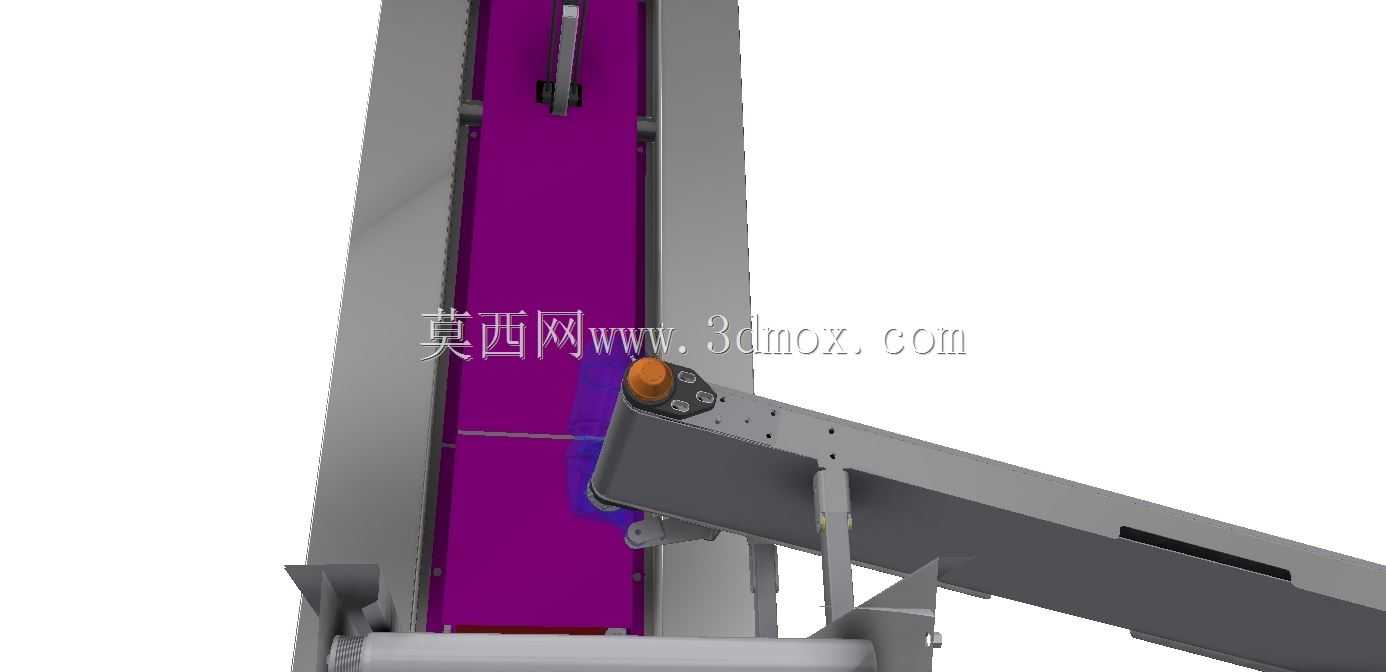

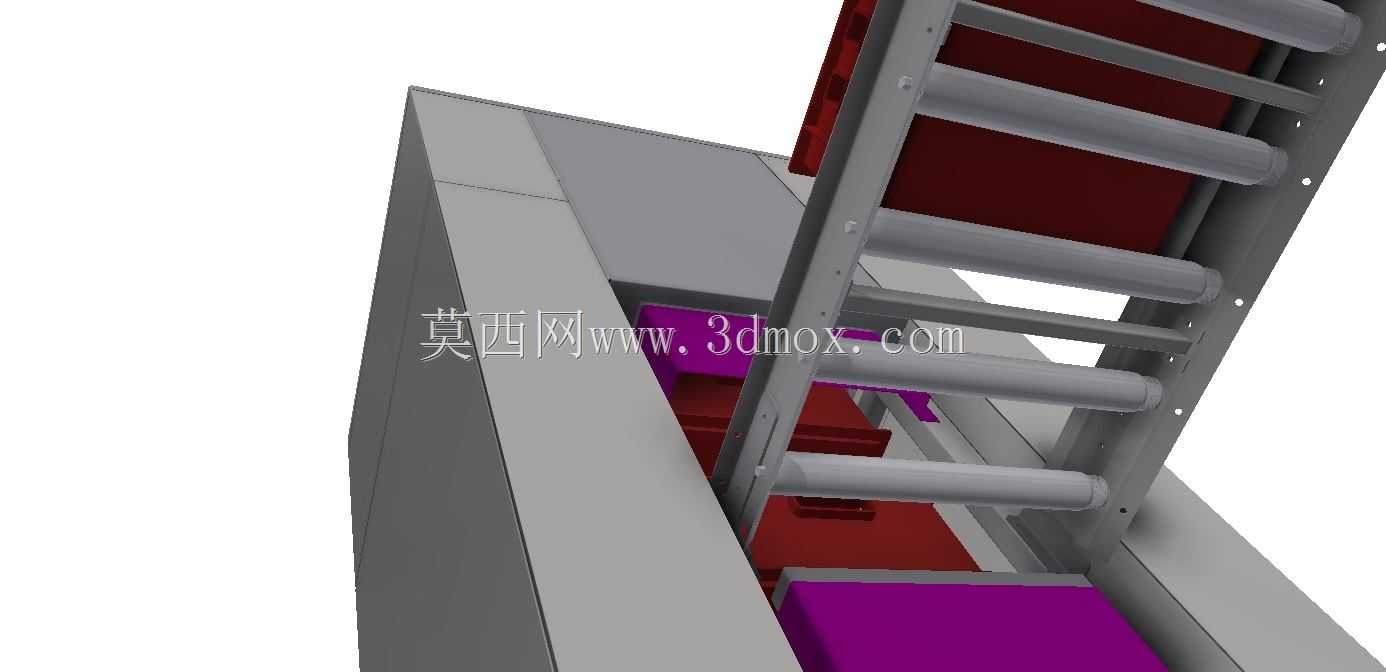

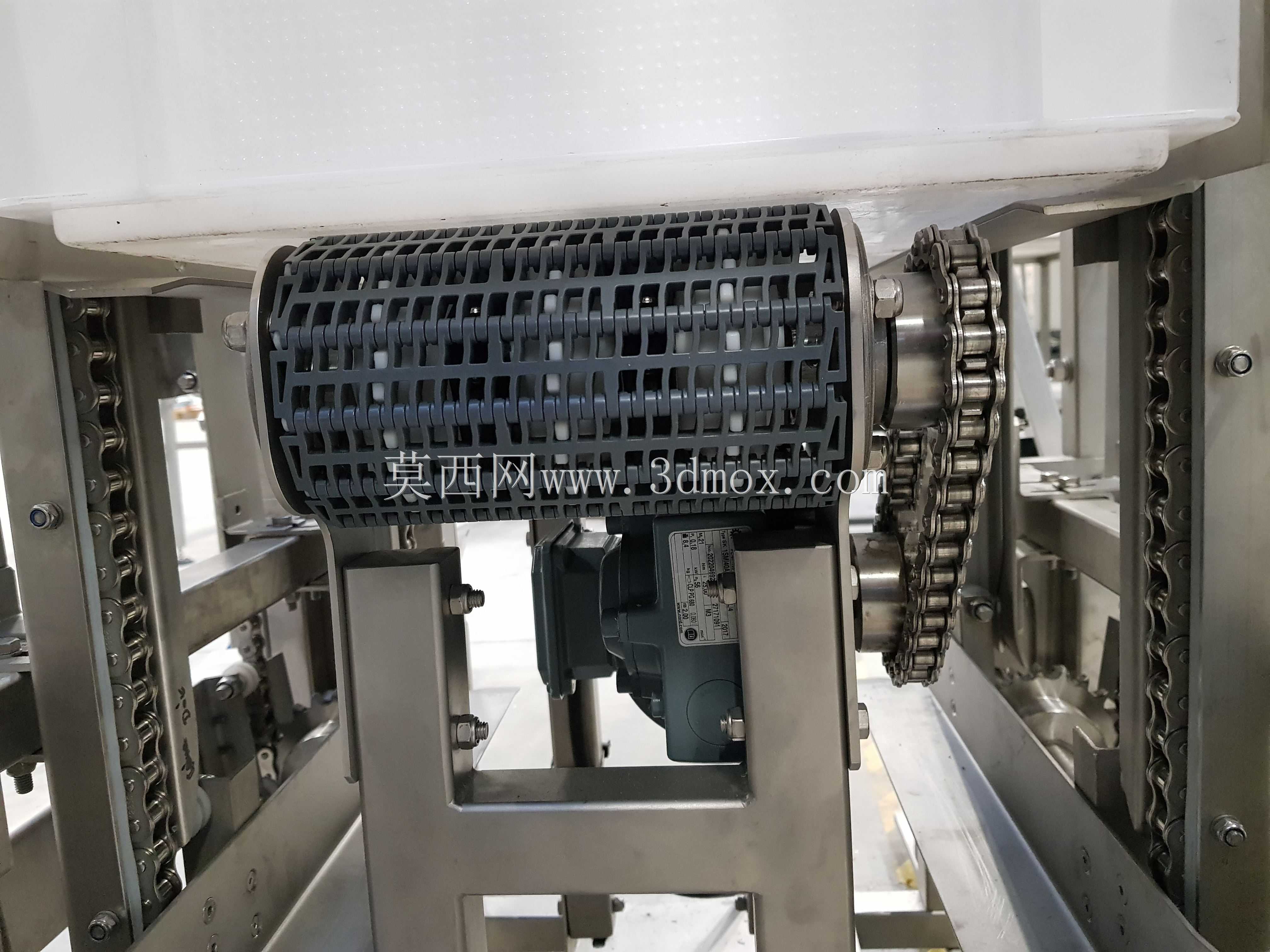

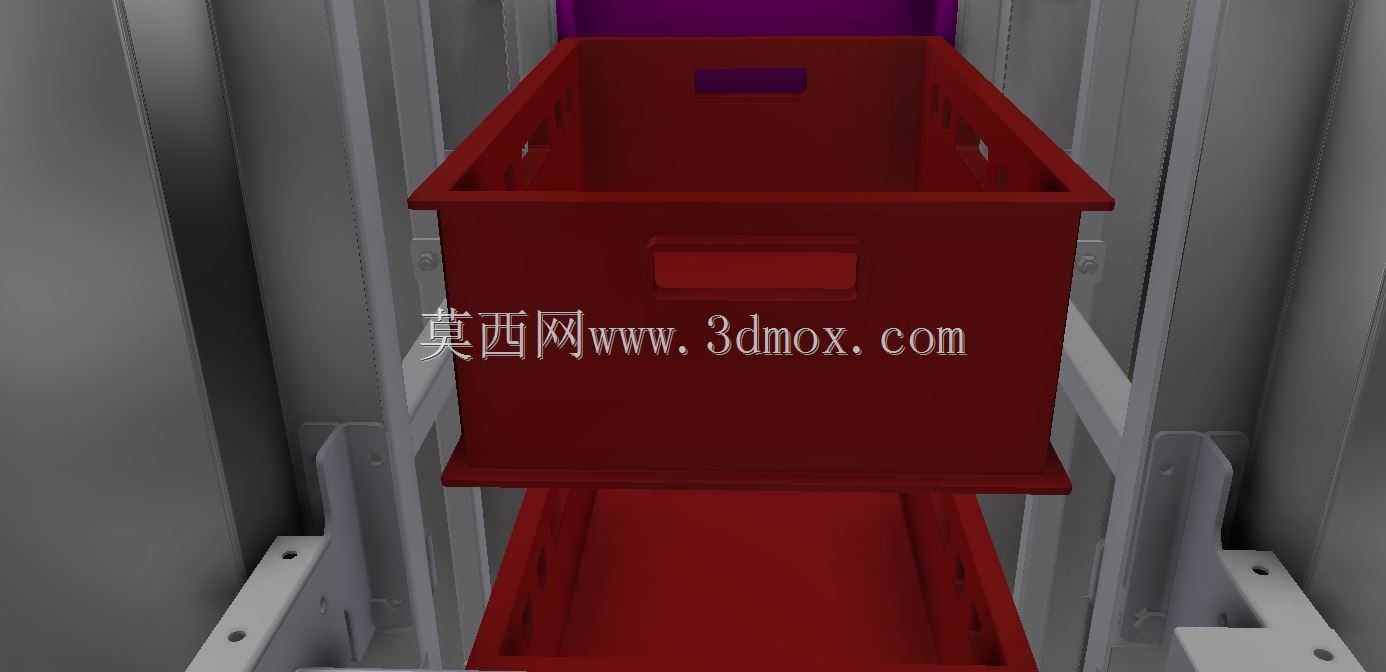

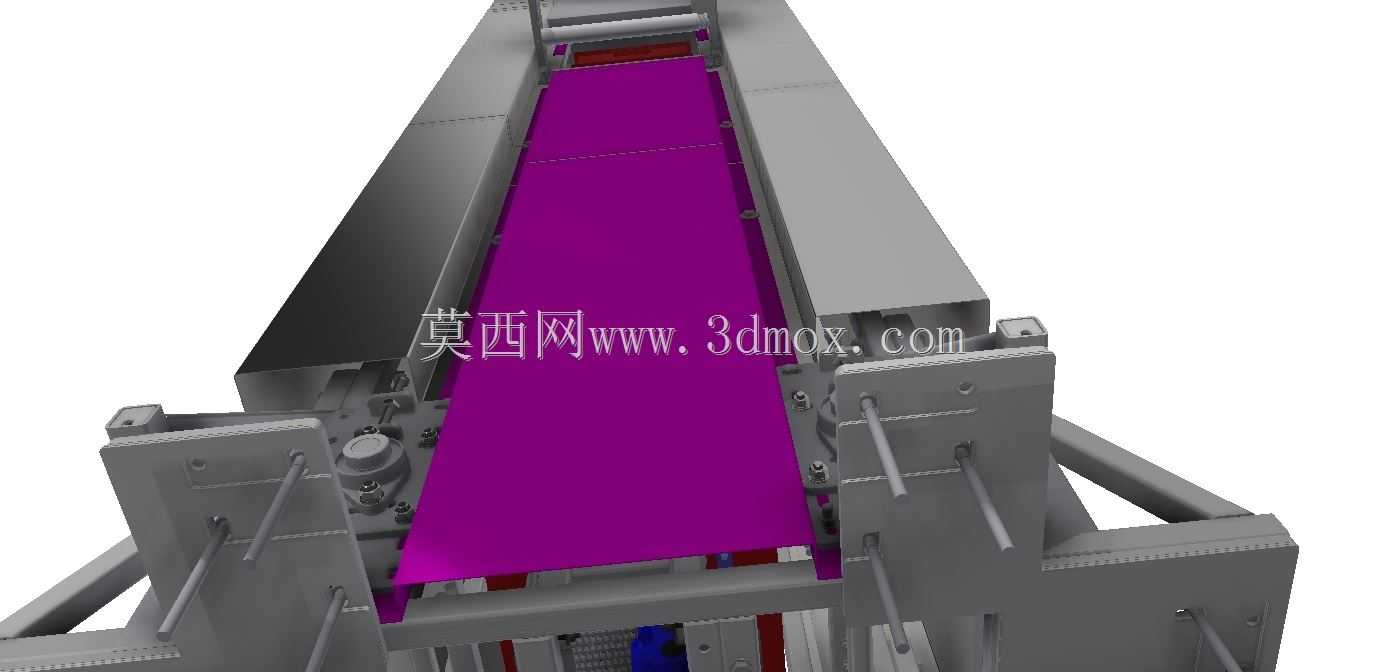

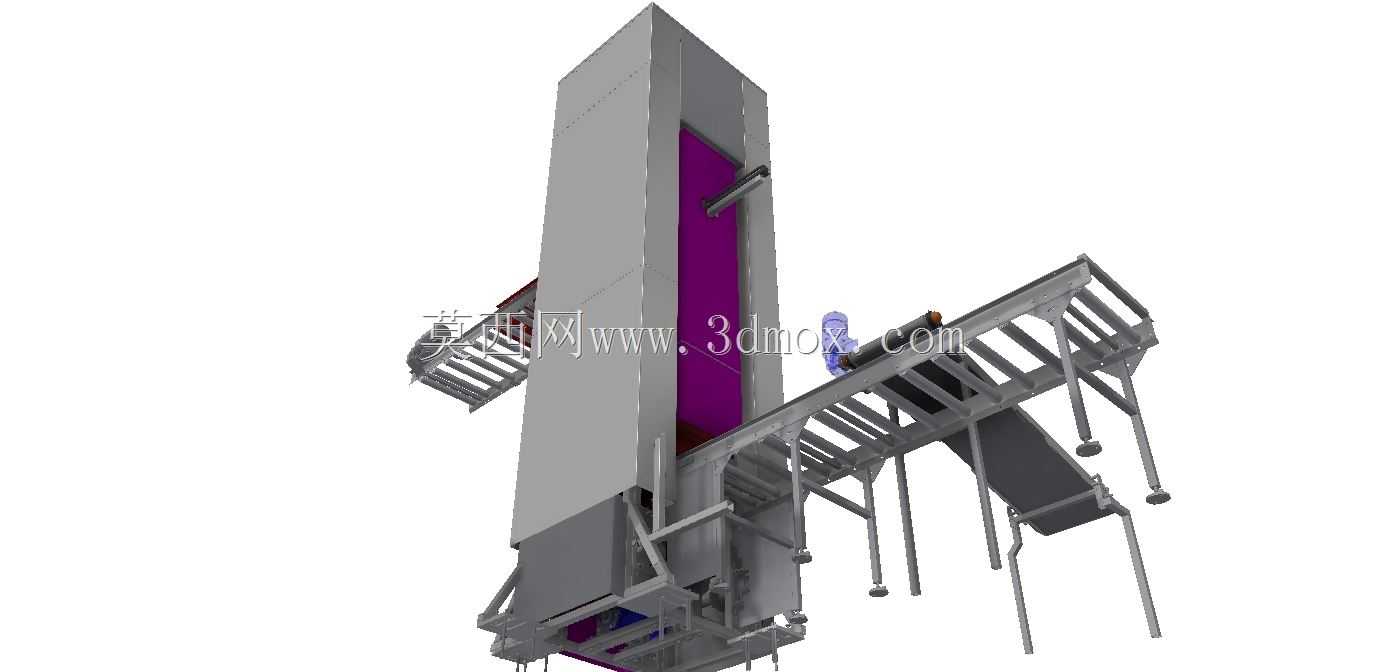

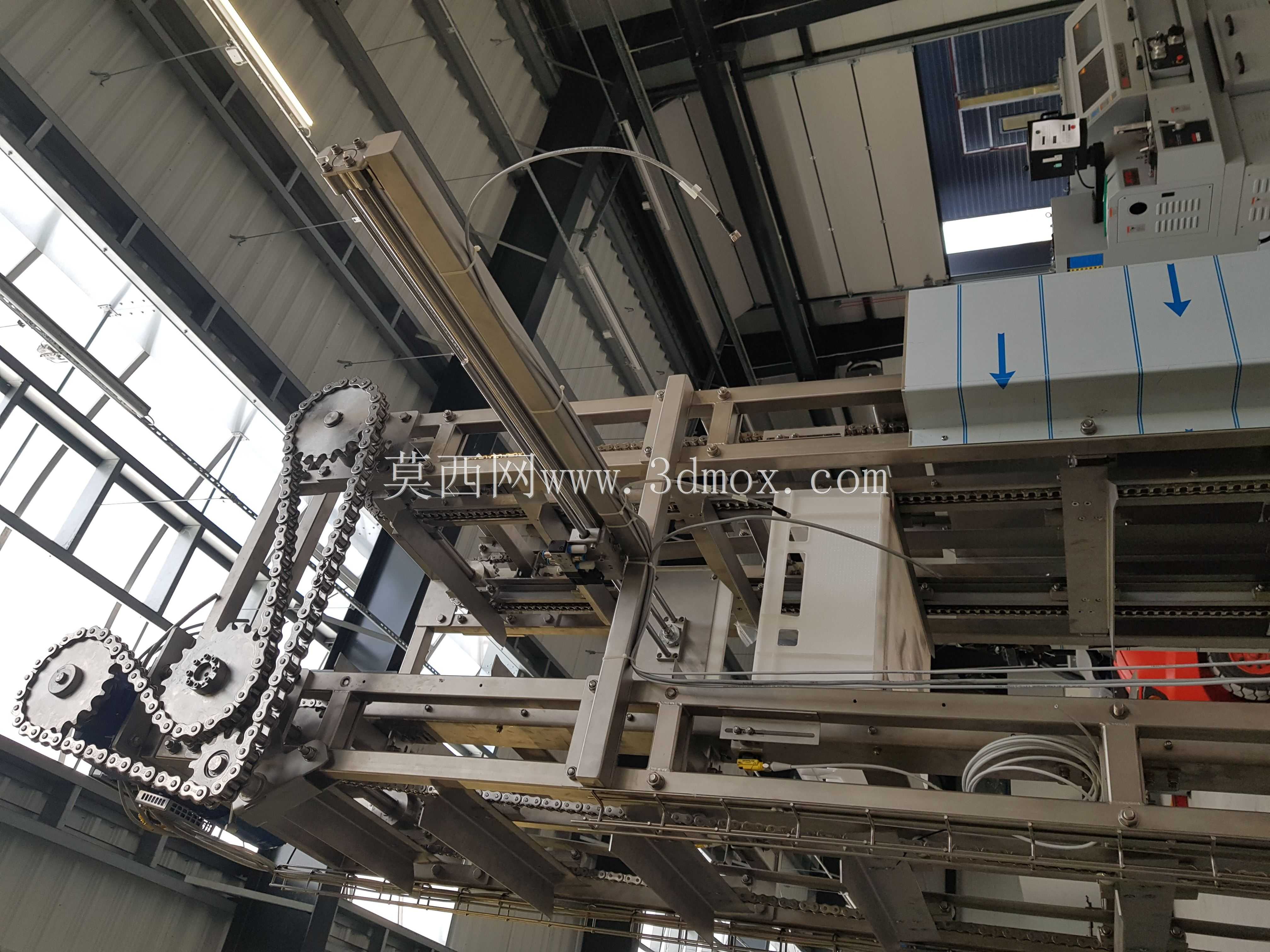

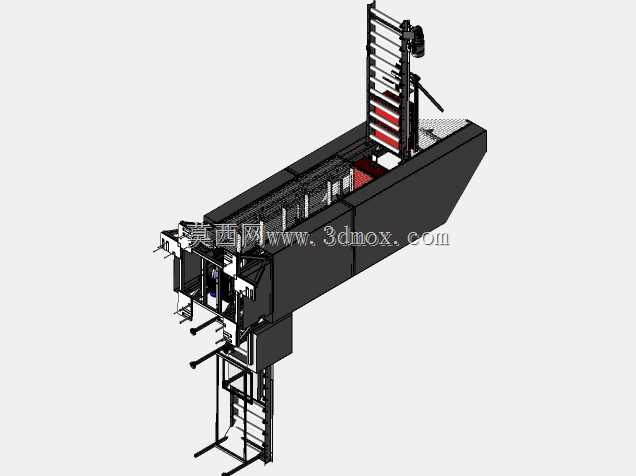

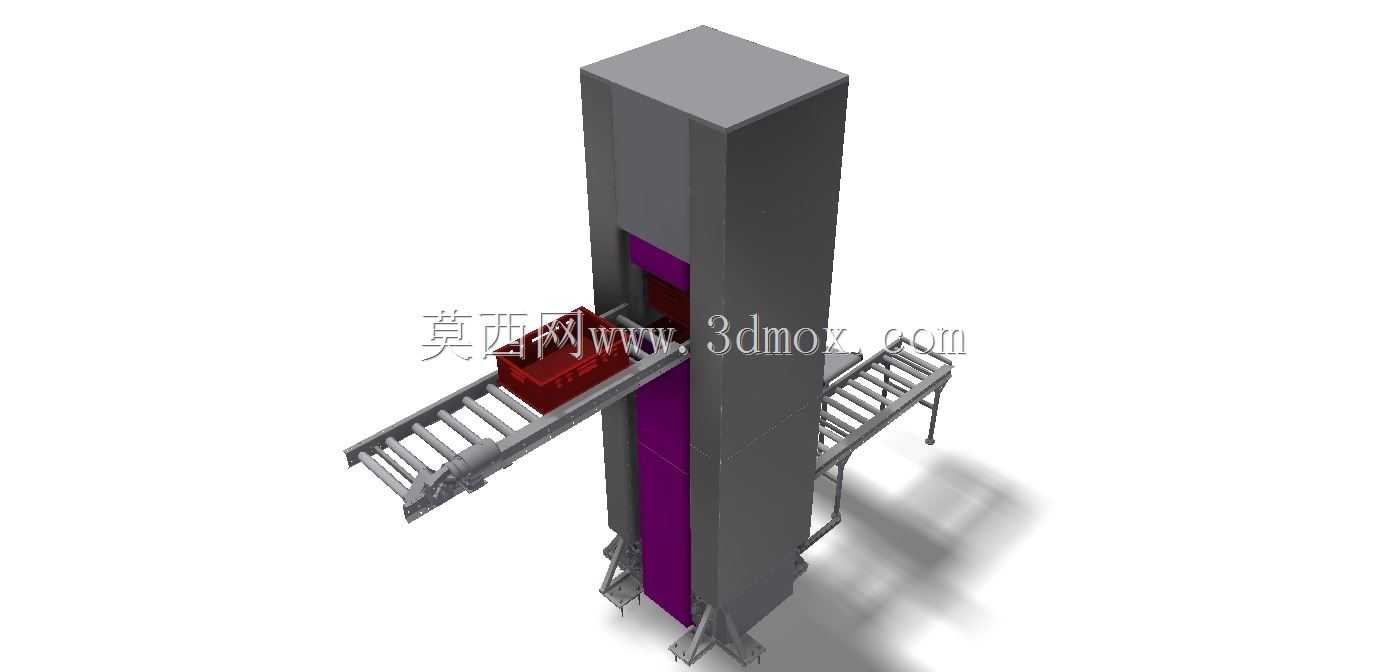

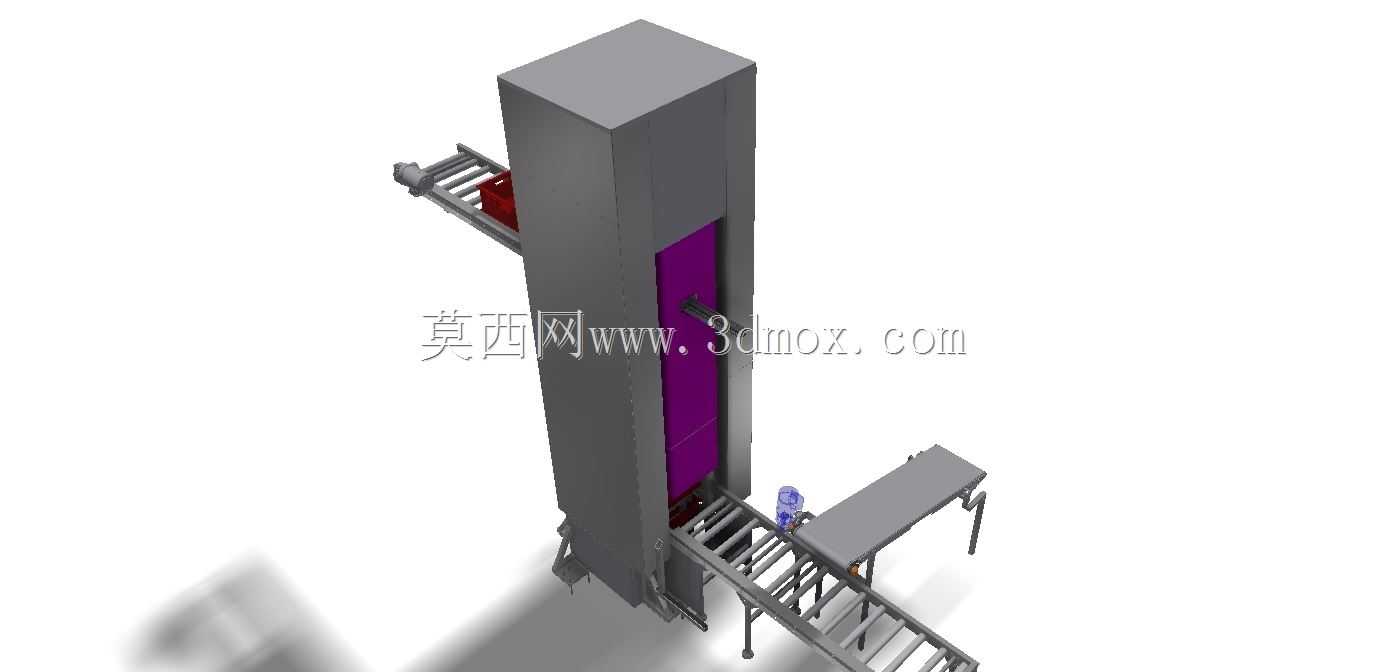

这款垂直输送设备主要面向生产车间、仓储物流场景中存在楼层高差、工位垂直落差的物料转运需求，可衔接平面输送线完成物料的垂直方向连续转运，无需人工搬运中转，能有效打通不同高度平面的物料流转链路，常见于电商仓储分拣线、食品包装生产线、电子元器件组装车间、轻工产品加工产线中，解决平面输送无法覆盖垂直高差的痛点，避免传统货梯、人工搬运带来的效率低、安全隐患大、转运节拍不匹配的问题。设备采用Z型布局结构，进料端与水平输送线对接，物料随承载托架进入垂直提升段后，沿竖向导轨平稳抬升至目标高度，再通过出料端的水平段衔接下游输送工位，整个输送过程连续无间断，可匹配前端产线的连续生产节拍，不会出现转运断档导致的产线积料问题。从功能设计上看，设备的承载托架采用框架式镂空结构，既保证了足够的承载强度，又能降低整体自重，减少提升驱动的负载损耗，托架边缘设置有限位挡边，可避免输送过程中物料滑落，适配箱装、袋装、规整工装托盘承载的物料转运。竖向主体框架采用封闭式钣金护板设计，一方面可以隔绝设备运行时的运动部件，避免车间人员误触引发安全事故，另一方面也能减少车间粉尘、杂物落入设备运行轨道，降低日常维护的清理频次。设计过程中充分考虑了现场安装的边界适配性，设备的进料端与出料端的水平段长度可根据现场工位布局做适配调整，竖向提升高度可根据现场实际高差做定制化匹配，安装时仅需在地面做基础固定，无需对车间楼板做额外的开孔加固，适配大多数现有厂房的改造需求，不会对原有车间布局造成过大改动。设备的整体外形采用窄幅竖向设计，横向占用空间极小，对于车间内通道狭窄、可用安装面有限的场景十分友好，不会占用过多的车间生产作业面积，能最大化利用厂房的竖向空间完成物料转运。在运行逻辑设计上，设备的托架循环运行，进料、提升、出料、回程四个环节衔接顺畅，运行速度可根据前端产线的生产节拍做无级调整，既可以满足高速分拣场景下的快节奏转运需求，也能适配精密元器件生产场景下的平稳低速输送要求，运行过程中托架运行平稳，无明显晃动抖动，不会对输送的易损物料造成磕碰损伤。设备的支撑腿采用可调式脚杯设计，安装时可根据地面平整度调整支撑高度，保证设备整体处于水平状态，避免运行过程中出现偏载磨损，延长设备的整体使用寿命。
