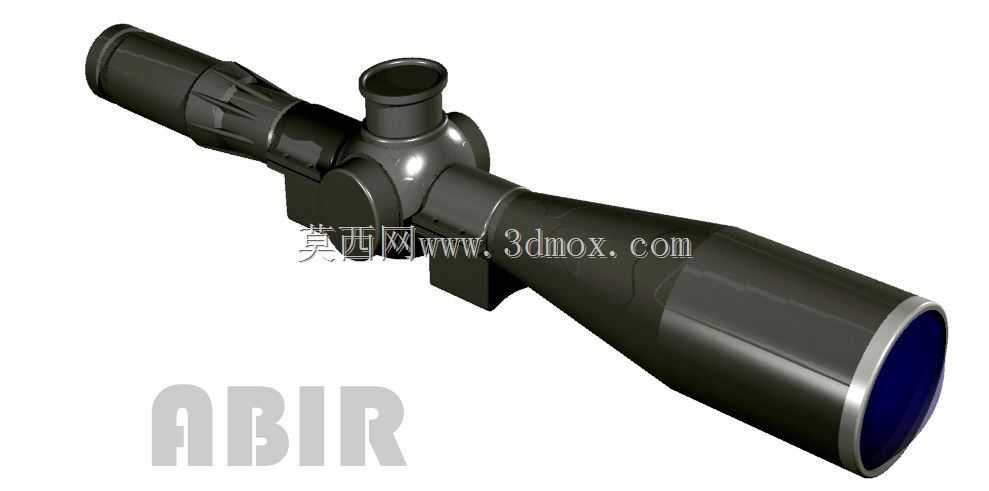

陆军狙击手高精度光学瞄准镜结构建模

　　这款光学瞄准装置的建模，核心围绕实战场景下的使用需求展开结构还原，首先要考虑的是狙击作战中远距离观瞄的精度保持需求，整个镜身采用分段式同轴结构设计，从物镜端到目镜端的光轴同轴度公差控制在建模阶段就做了严格的约束，避免后续结构装配出现光轴偏移的问题。物镜端做了大口径收光结构设计，匹配低光照环境下的进光量需求，物镜外圈设置了金属防护包边，能够在野外携行过程中抵御磕碰、剐蹭对镜片边缘的损伤，包边与镜筒的衔接处做了圆角过渡，避免应力集中导致的结构开裂。镜身中部的调节炮塔结构，建模时还原了高低、风偏调节的旋钮卡位结构，旋钮表面做了防滑纹理处理，对应实际使用中戴战术手套操作时的摩擦力需求，调节机构的内部行程限位也在建模时做了结构预留，

　　保证调节过程有清晰的档位反馈，不会出现过拧滑齿的问题。目镜端采用了可伸缩的眼罩结构，能够适配不同出瞳距离的使用需求，不管是裸眼观察还是佩戴防毒面具、战术眼镜时，都能找到合适的观察位置，眼罩的伸缩阻尼结构在建模时做了配合间隙的预留，保证推拉过程顺滑无卡顿。镜身下方的安装卡座结构，严格匹配通用战术导轨的安装尺寸，卡座的锁紧卡槽做了标准宽度设计，能够适配多数制式狙击枪械的顶部导轨安装需求，安装面的平面度在建模时做了公差约束，保证安装后镜身不会出现倾斜偏移，卡座与镜身的连接部位做了加强筋结构，提升连续射击后坐力冲击下的结构强度，避免连接部位出现形变导致的瞄准点偏移。整个镜身的外表面做了哑光防滑纹理处理，避免野外环境下的反光暴露位置，

　　同时提升握持调节时的摩擦力，各段镜筒的衔接处做了密封槽结构预留，对应实际产品装配时的密封圈安装，满足野外雨天、沙尘环境下的密封防护需求，避免水汽、沙尘进入镜身内部污染镜片、卡滞调节机构。建模过程中对各活动部件的运动行程做了干涉检查，确保调节旋钮转动、眼罩伸缩、安装卡座锁紧的过程中不会出现结构干涉，各部件的壁厚设计也充分考虑了实际加工时的工艺可行性，金属部件的壁厚均匀，避免注塑或者机加工过程中出现缩痕、变形的问题，整体重量分布做了重心优化，安装到枪械后不会过多影响全枪的重心平衡，降低长时间持枪瞄准的疲劳感。
