万向转向节联合接头三维结构设计

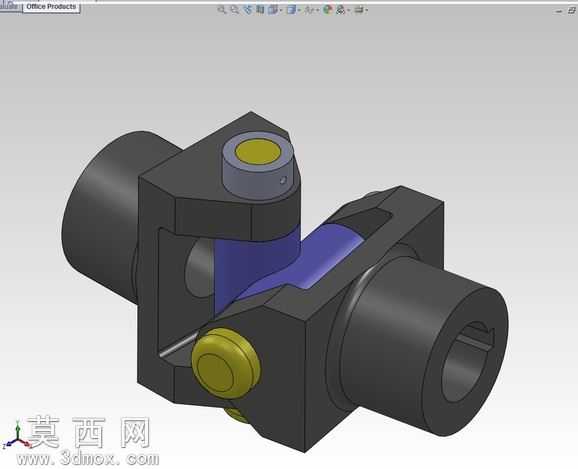

本作品为应用于转向传动系统的万向转向节联合接头三维模型，整体采用三维参数化建模方式完成，建模过程严格遵循机械传动零件的设计规范，对各功能结构做了完整的特征还原。模型主体结构采用十字交叉轴配合双套筒铰接的布局形式，两个互相垂直的铰接轴分别承担不同方向的转动自由度，可实现两相交轴之间的变角度动力传递，适配转向系统工作过程中不断变化的传动角度需求。建模阶段对零件的配合公差做了合理预留，铰接位置的轴孔配合采用基孔制间隙配合的设计思路，保证转动过程无卡滞，同时避免配合间隙过大导致的传动旷量。模型外观渲染区分了不同功能部件的材质属性：主体承载结构采用哑光深灰金属材质，模拟调质合金钢的表面质感，对应零件实际加工中采用的高强度合金结构钢材料，满足承载冲击载荷的强度要求；铰接轴端部的端盖采用亮金色金属质感，模拟表面镀覆处理的紧固件，既区分了装配层级，也还原了实际零件的表面处理工艺；中间柔性缓冲部位采用半哑光深蓝色橡胶质感，对应实际产品中的缓冲衬套结构，可吸收传动过程中的振动冲击，提升转向动作的平顺性。设计过程中优先考虑了零件的装配工艺性，所有铰接部位均设计了可拆卸的端盖结构，方便后期加注润滑脂、更换磨损衬套的维护操作；两端的连接套筒内孔设计有键槽结构，可通过平键与连接轴实现周向固定，保证扭矩传递的可靠性，套筒端部预留了紧固件安装位，可实现轴向定位防止传动过程中松脱。整体模型结构完整，各零件之间的装配关系清晰，无多余特征与干涉结构，可直接用于转向传动机构的运动仿真、装配教学演示，也可作为相关非标传动部件设计的参考原型，帮助设计人员快速理解万向铰接类零件的结构逻辑与设计要点，缩短同类产品的开发周期。
