杜卡迪怪物1100S摩托车前轮三维设计

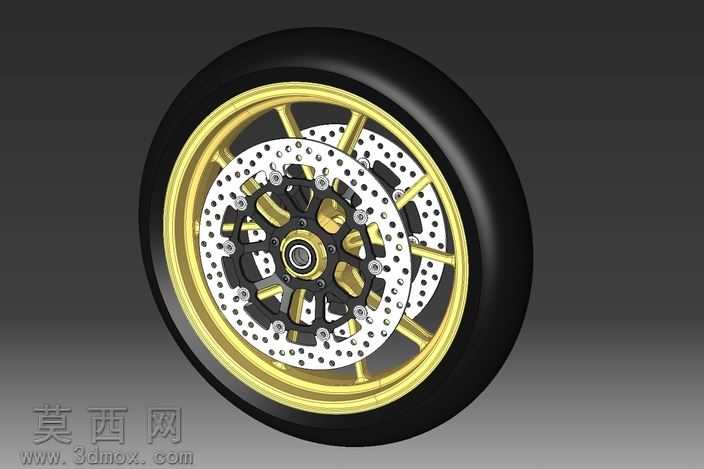

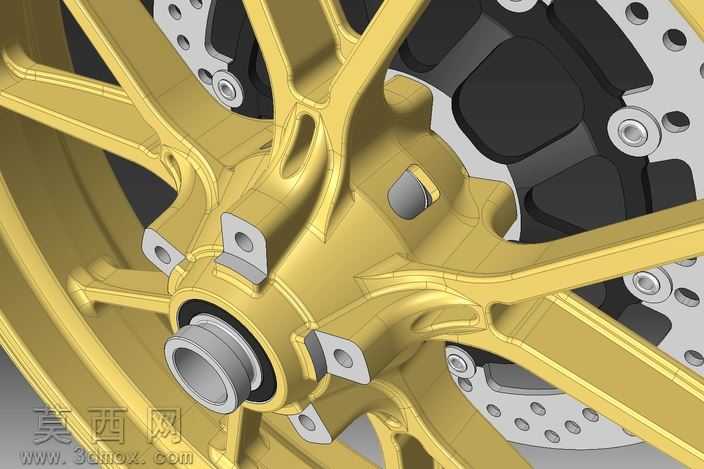

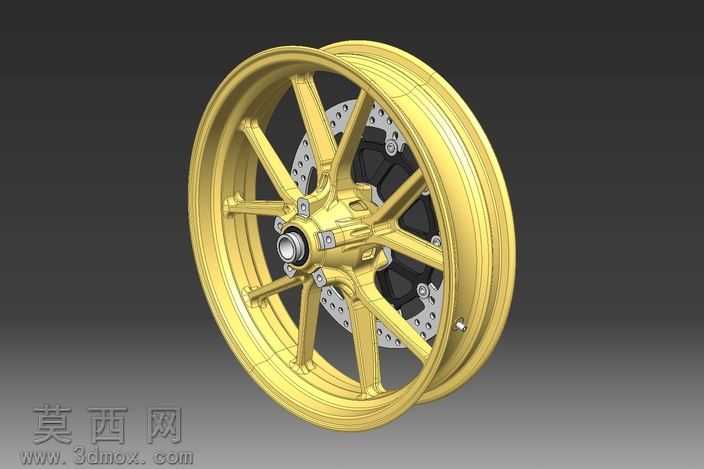

本模型为杜卡迪怪物1100S摩托车前轮的高精度三维设计成果，建模过程以实车测量数据为核心依据，还原了前轮总成的全部结构细节。建模阶段首先完成整体装配基准的搭建，以轮轴中心为坐标原点对齐所有零部件的装配关系，确保各部件接口尺寸与实车完全一致，仅在集束器内部表面、轮胎内部非外露区域做了合理的等效简化，在不影响外观与装配精度的前提下优化了模型运行效率。模型完整覆盖轮胎、制动盘、轮辋、轮毂辐条、轴承、垫片等全部前轮组成部件，轮胎部分还原了120/70R17规格轮胎的胎面纹理与胎壁弧度，材质渲染上采用哑光黑色橡胶材质，模拟真实轮胎的磨砂质感与轻微的使用肌理；轮辋与辐条采用亮面金色金属材质，还原了原车金色轮毂的金属光泽与漆面反光效果，辐条的镂空结构、加强筋走势都完全遵循实车设计，兼顾视觉效果与结构强度表现。制动盘部分采用双浮动盘设计，还原了刹车盘表面的通风散热孔布局、划线纹理，以及盘体与轮毂连接的固定螺栓细节，刹车盘材质做了金属磨砂与高温灼烧后的渐变质感处理，卡钳部分还原了内部活塞、来令片的结构，以及卡钳表面的品牌标识细节，黑色卡钳主体搭配银色固定螺丝，色彩层次分明。轮毂中心的轴承、轴套、密封垫片等小尺寸零件也逐一建模还原，各部件之间的装配间隙、配合关系都严格按照实车参数设置，整体模型总重量参数与实车保持一致，其中轮胎3.9公斤、制动盘1.4公斤、轮辋含轴承垫片共4.3公斤，总成总重11.0公斤，重量参数的匹配也为后续的运动仿真、受力分析提供了可靠的数据基础。渲染阶段采用影棚级布光方案，通过主光、辅光、轮廓光的搭配，突出金属部件的反光质感与橡胶部件的哑光质感，背景采用渐变灰色调，将视觉焦点集中在前轮总成本身，多角度展示了前轮的正面、侧面以及制动系统的细节特征。整个设计过程兼顾了外观还原度与结构准确性，既可以作为摩托车外观改装设计的参考原型，也可以用于摩托车结构教学、整车装配仿真等场景，为摩托车相关的设计工作提供高精度的数字化模型支撑。
