HMC水平锚固系统中间绳夹结构设计

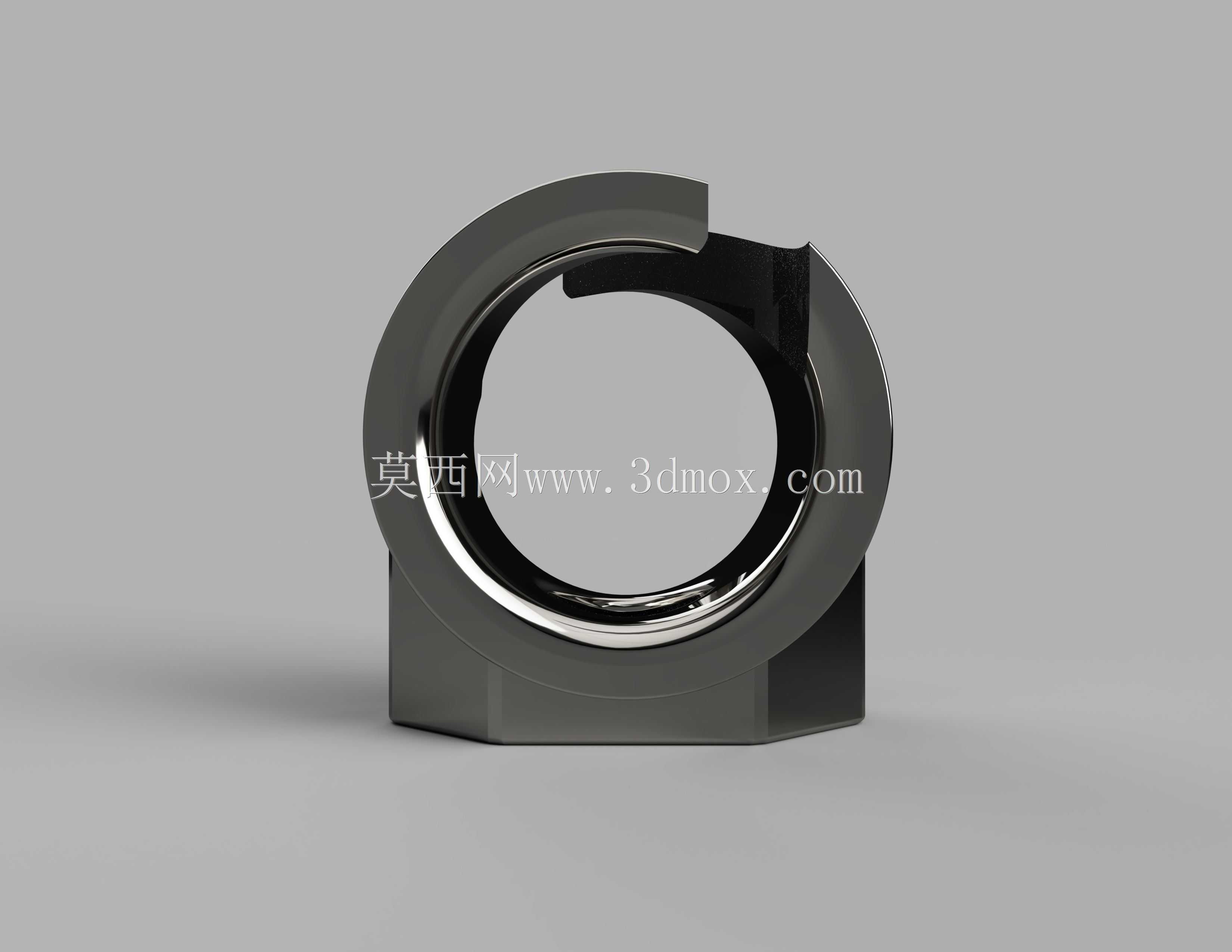

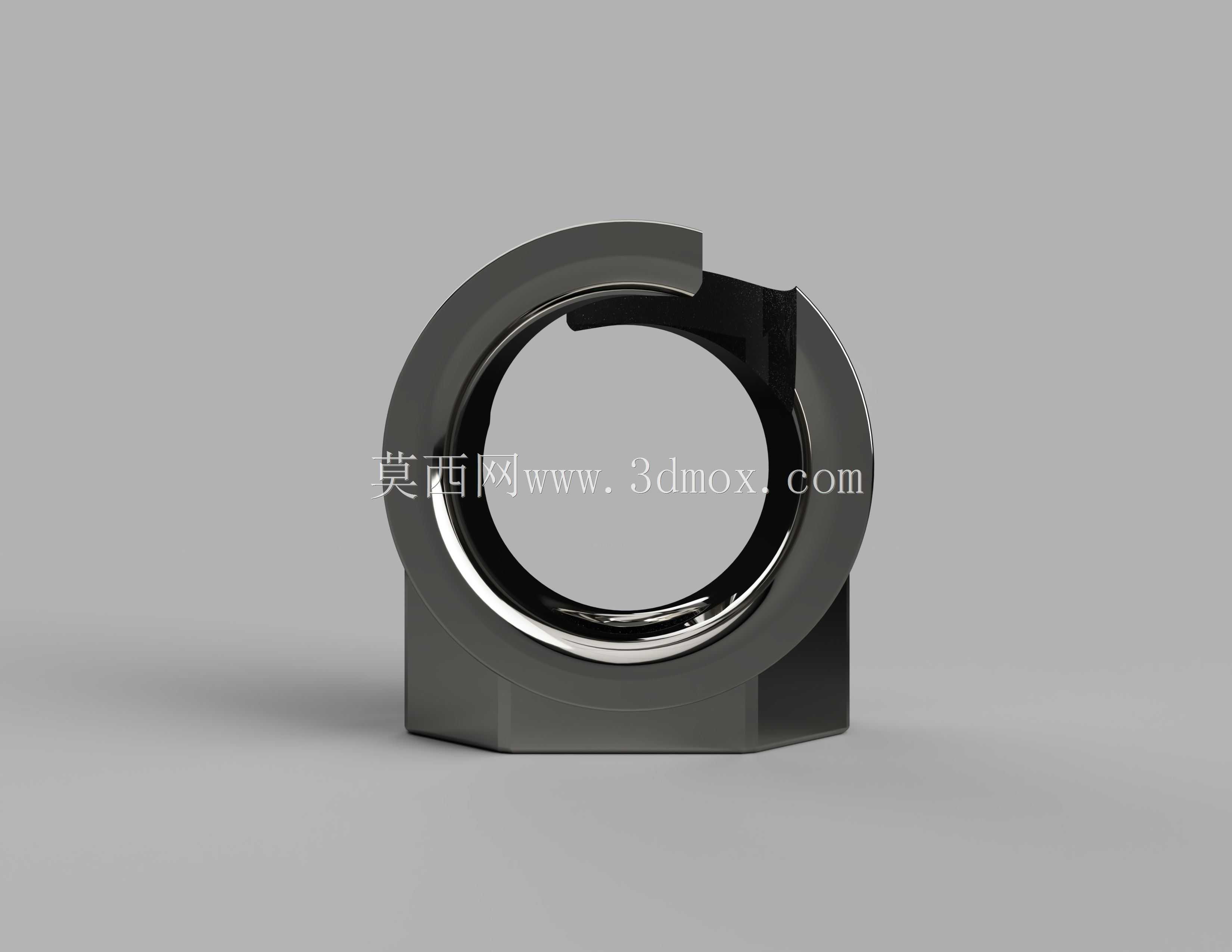

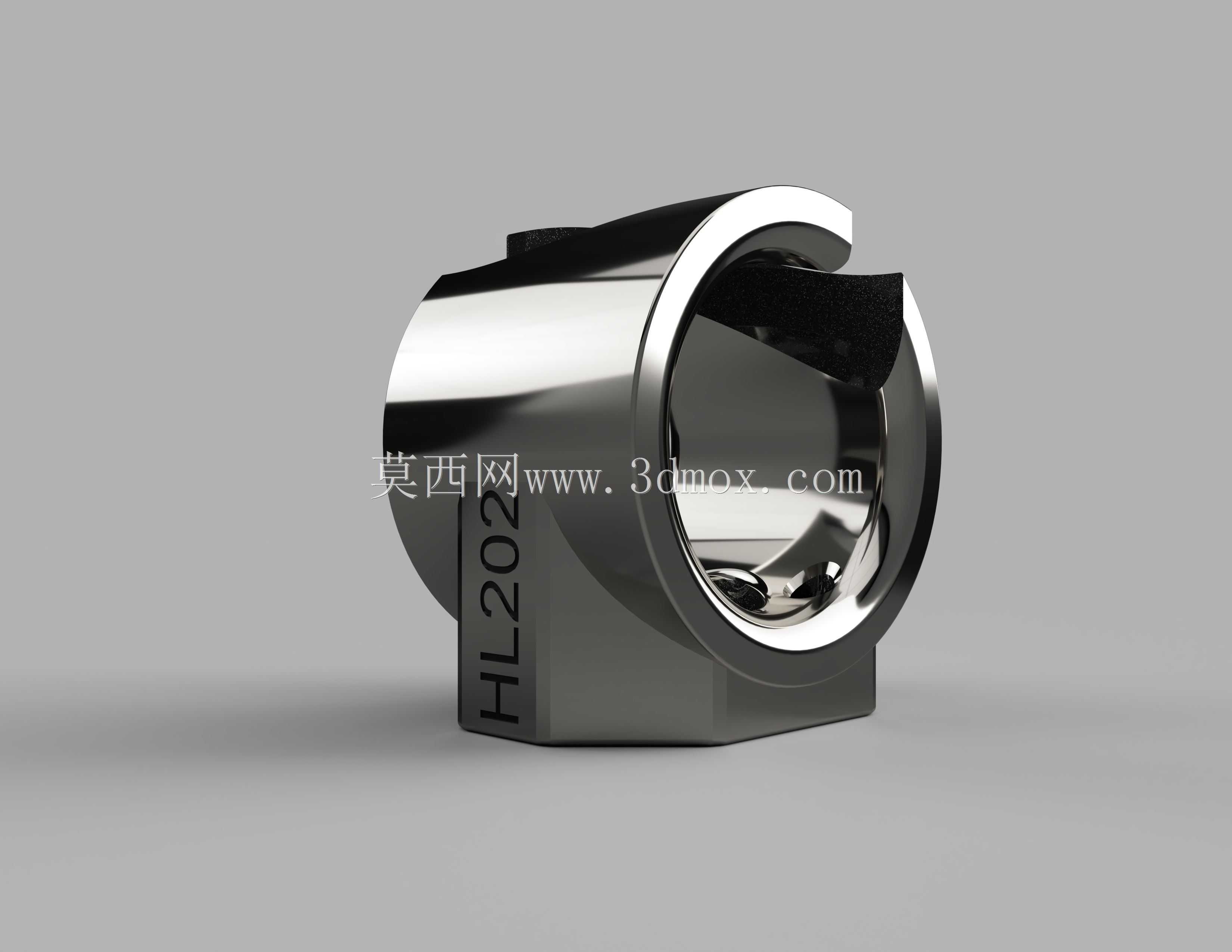

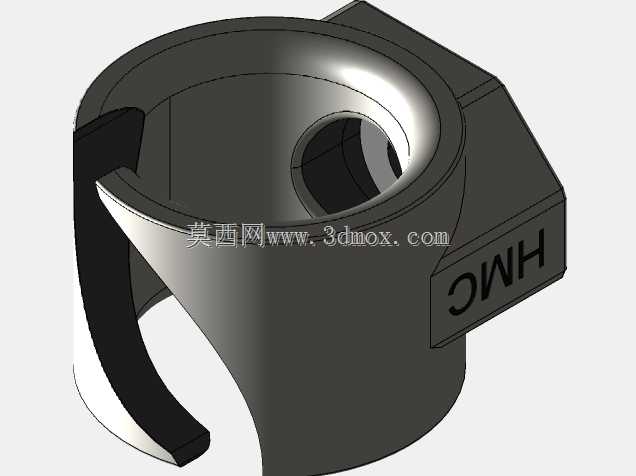

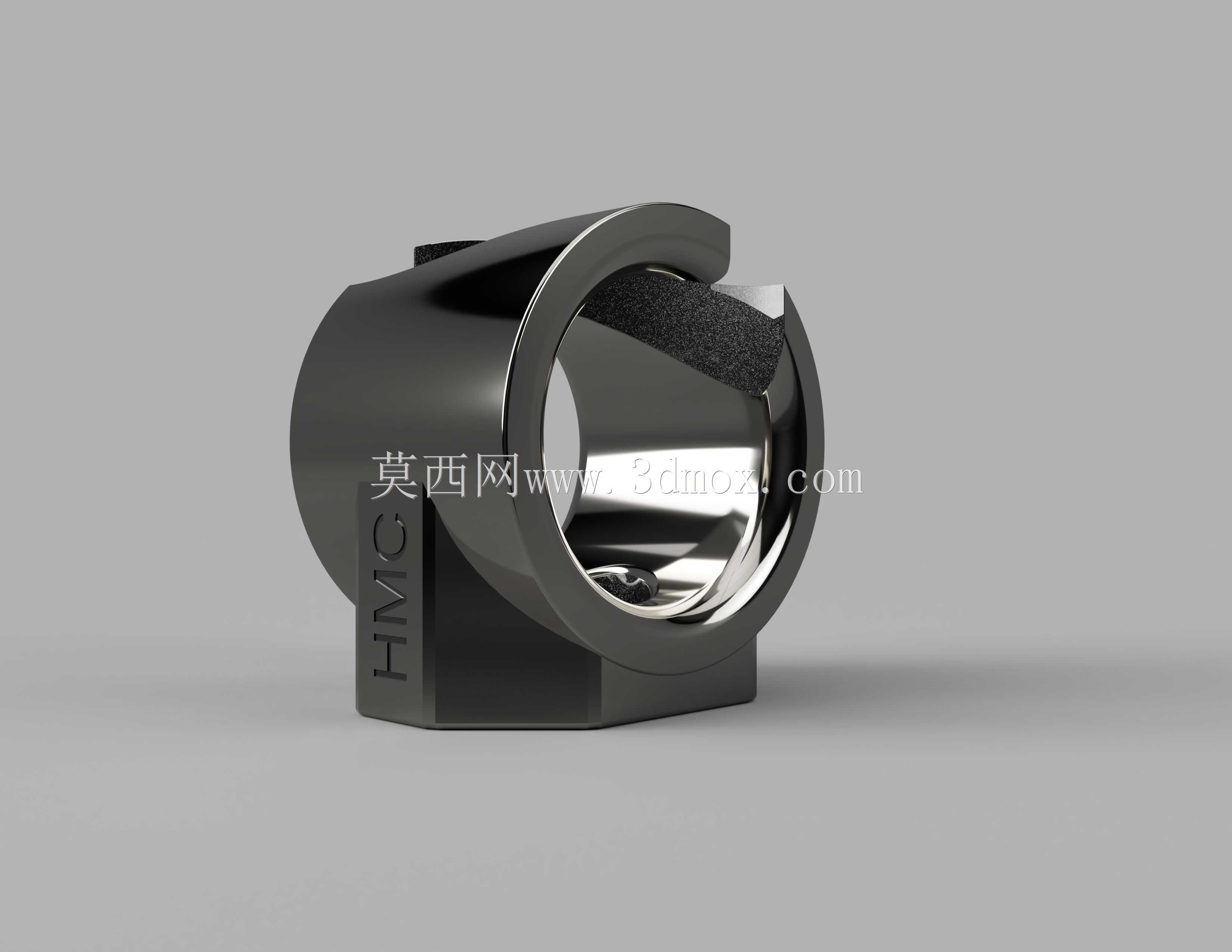

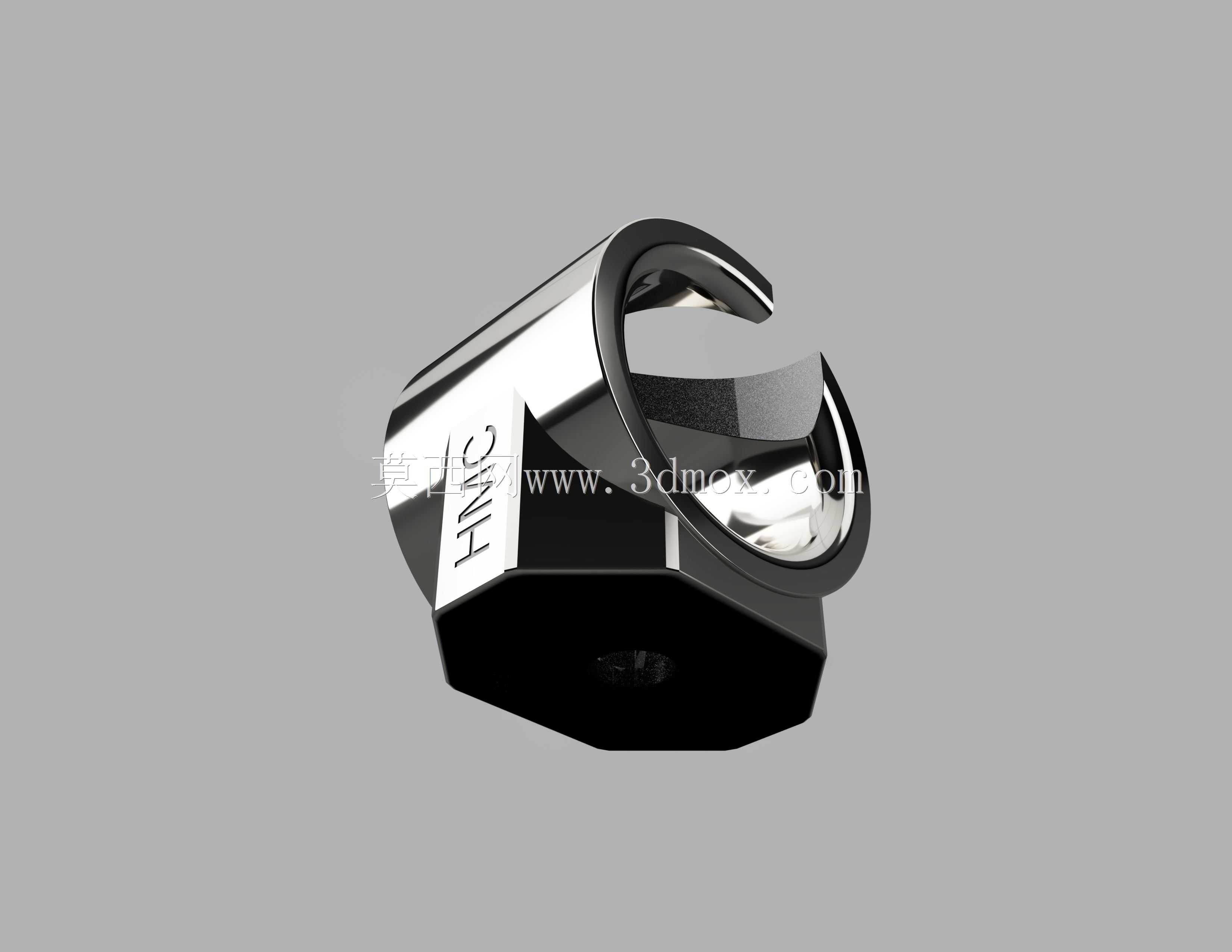

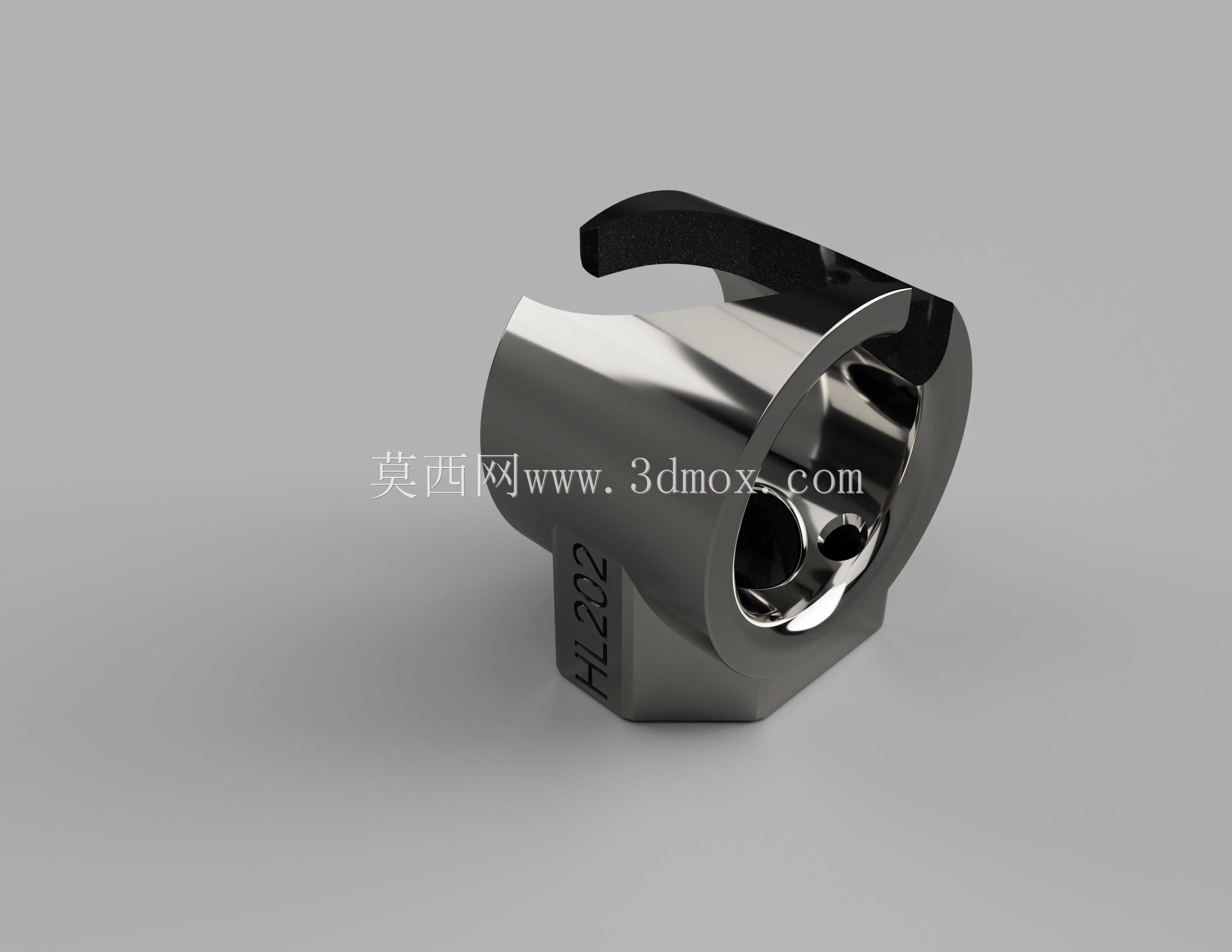

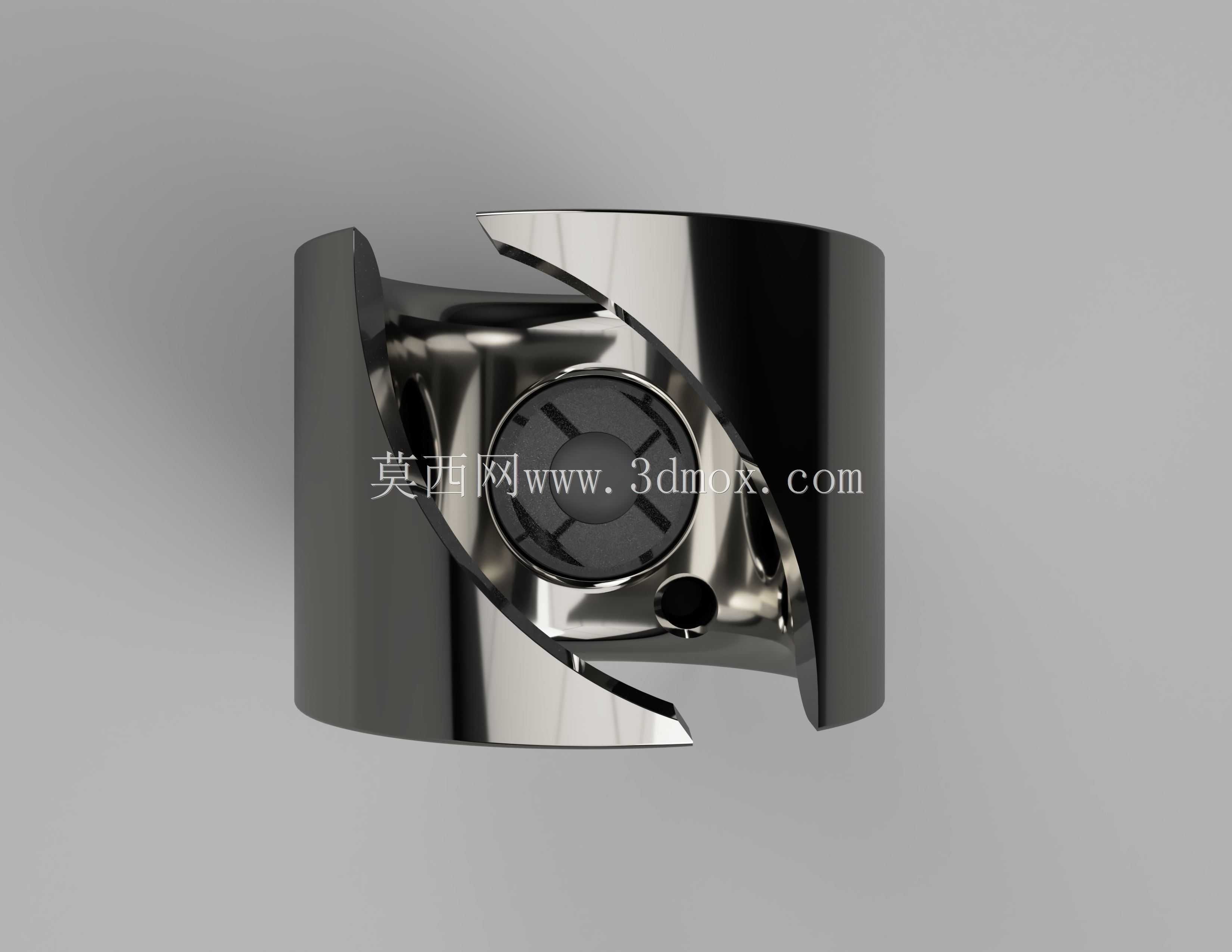

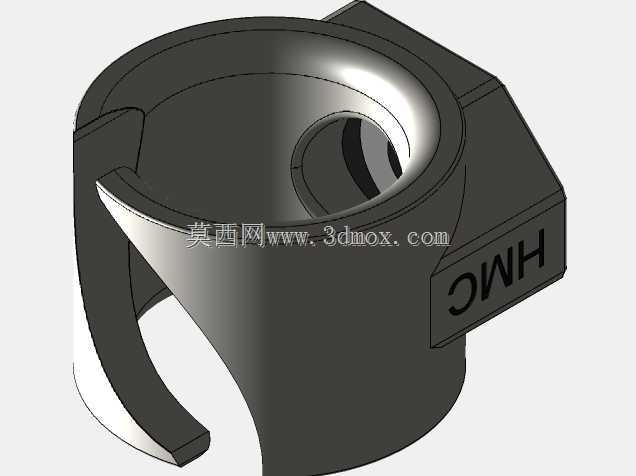

　　在高空作业水平生命线系统的布设场景中，中间绳夹作为沿绳路径的核心导向与承载转接部件，直接决定整套锚固系统的滑动顺畅度与载荷传递可靠性，尤其在风电塔筒运维、厂房顶部检修、大型桥梁外侧作业等连续水平移动的作业工况下，这类部件的结构合理性会直接影响作业人员的移动效率与防护安全。这款中间绳夹的整体结构采用一体化锻压成型的主体构型，下部设置标准六角夹持基座，可匹配常规扳手的夹持尺寸，安装时无需定制专用工装，现场作业人员使用常规工具即可完成锁紧固定，基座侧面预留的标识刻印区可清晰标注部件型号与载荷等级，方便后期运维巡检时快速识别部件参数。主体上部的弧形导绳槽采用变曲率过渡设计，槽体内壁做了镜面抛光处理，当安全绳沿水平方向滑动经过绳夹位置时，

　　不会出现绳体卡滞、局部磨损加剧的问题，槽体边缘做了R3以上的圆角钝化处理，避免尖锐棱边切割绳体的防护层，即便在长期往复滑动的使用场景下，也能将绳体的磨损速率控制在安全阈值内。绳夹上部的卡扣式压盖采用偏心锁紧结构，闭合后可形成封闭的绳体通道，既不会阻碍安全绳上的自锁器顺畅通过，又能防止绳体在受冲击载荷时从导槽内脱出，压盖与主体的连接销轴做了防脱设计，避免现场安装或后期运维时销轴脱落导致部件失效。从安装边界来看，这款绳夹的基座安装面做了平面度处理，可适配工字钢、C型钢、预制混凝土锚固基座等多种安装基面，安装孔位的间距符合水平生命线系统的通用布设标准，无需对现有锚固基座做二次打孔改造即可直接适配。在载荷传递设计上，

　　主体的受力路径做了连续化处理，当作业人员发生坠落触发安全绳冲击载荷时，冲击力可沿导绳槽壁均匀传递到下部的六角基座，再通过安装螺栓分散到整个锚固基面，不会出现局部应力集中导致的部件断裂问题，导槽侧壁的厚度经过反复校核，可承受不低于15kN的径向冲击载荷，满足高空防坠系统的静载与动载测试要求。实际布设时，这类中间绳夹通常按照3-5米的间距沿水平生命线路径排布，既可以为安全绳提供连续的支撑点，减少绳体的自然下垂量，又能将单段绳体的自由长度控制在安全范围内，降低坠落时的冲击距离，同时封闭的导绳结构可以避免绳体在风载作用下从支撑点脱出，适配户外高空作业的复杂工况。
