HMC水平锚固系统带孔连接构件

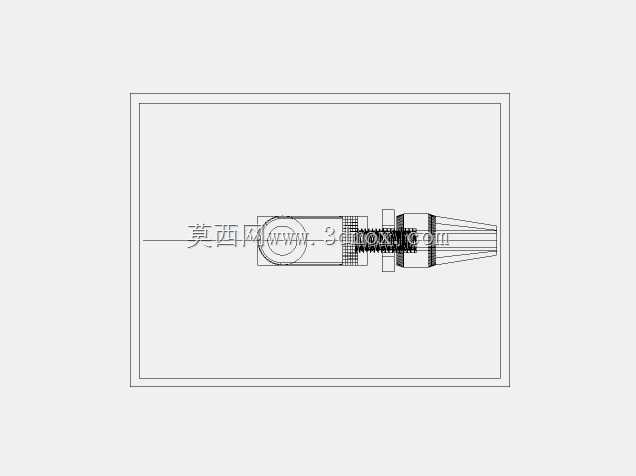

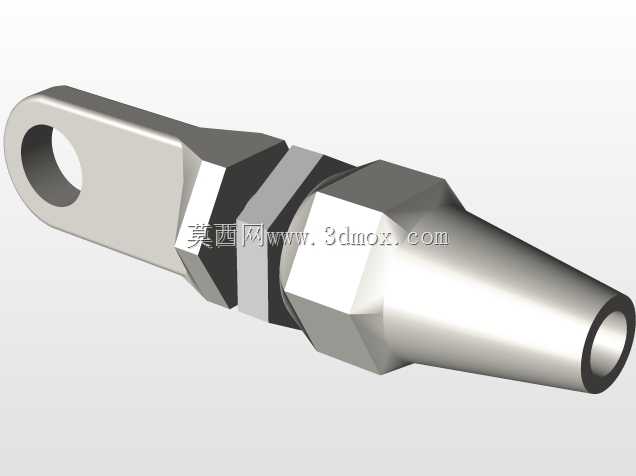

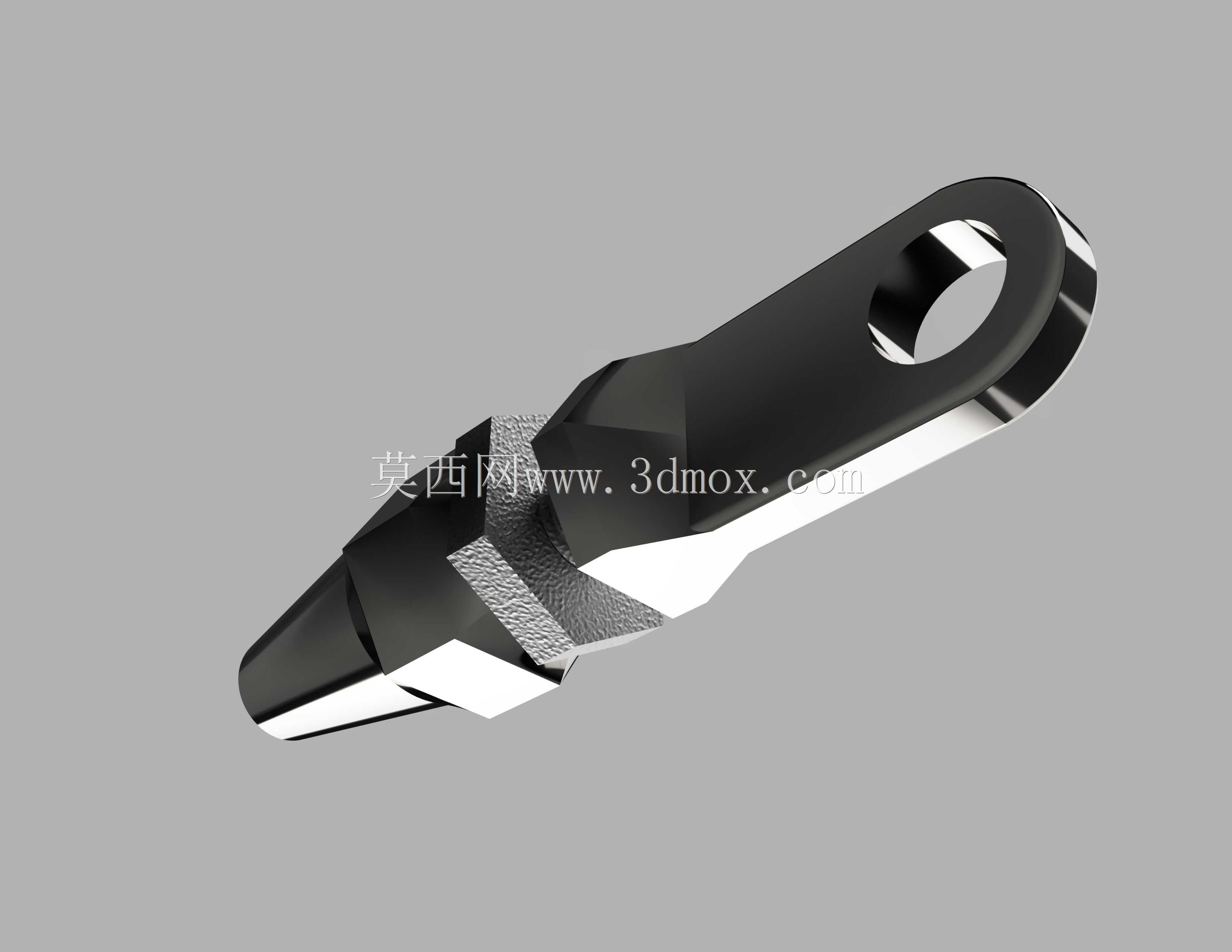

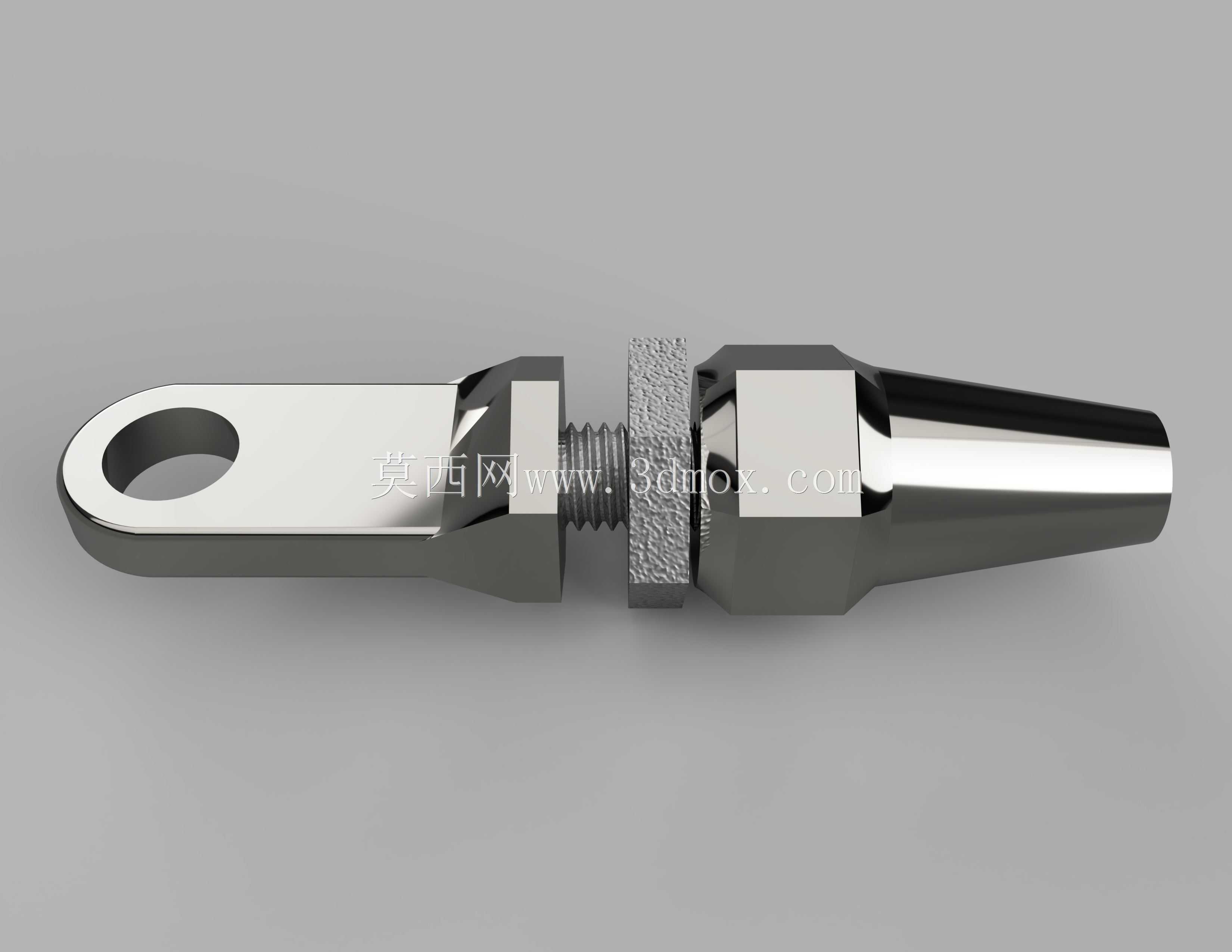

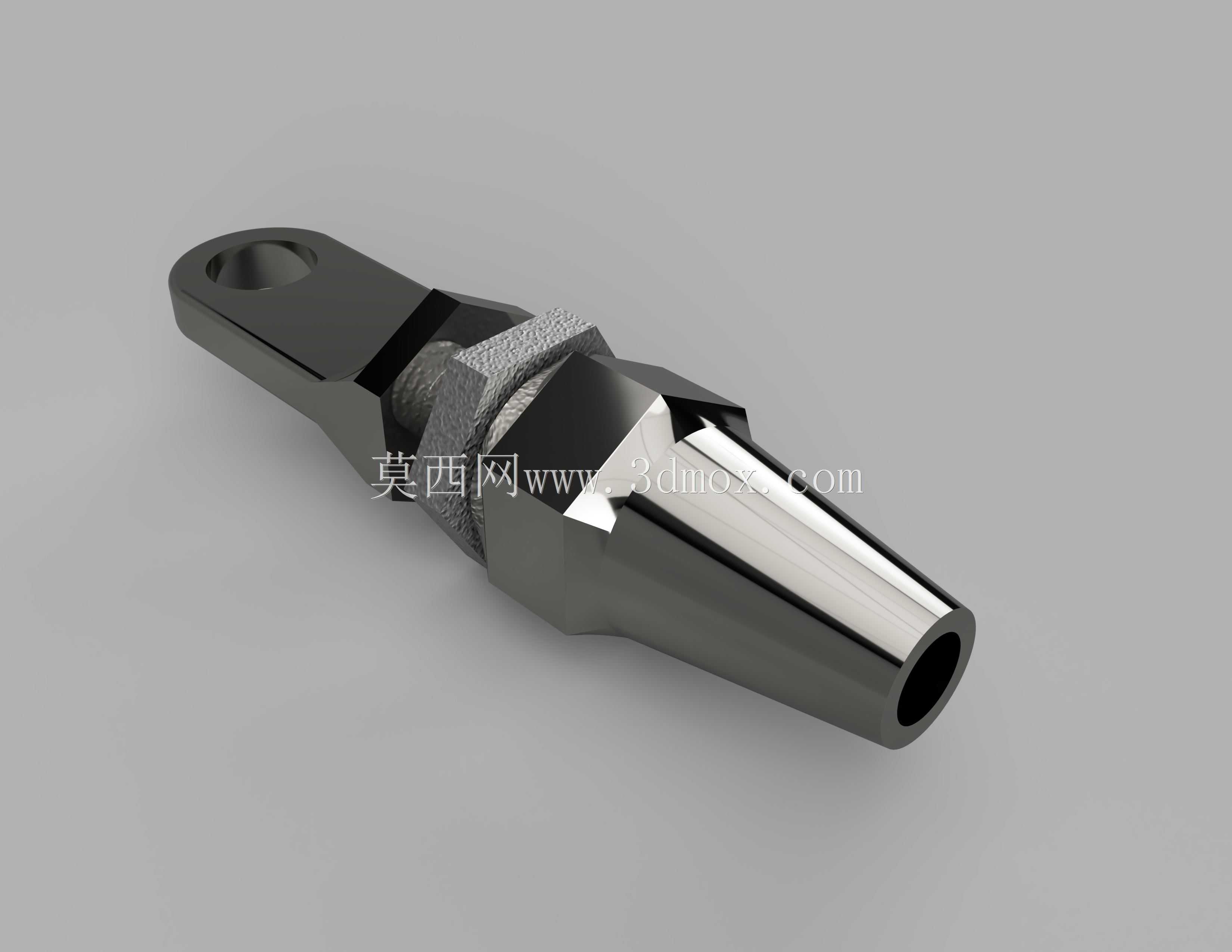

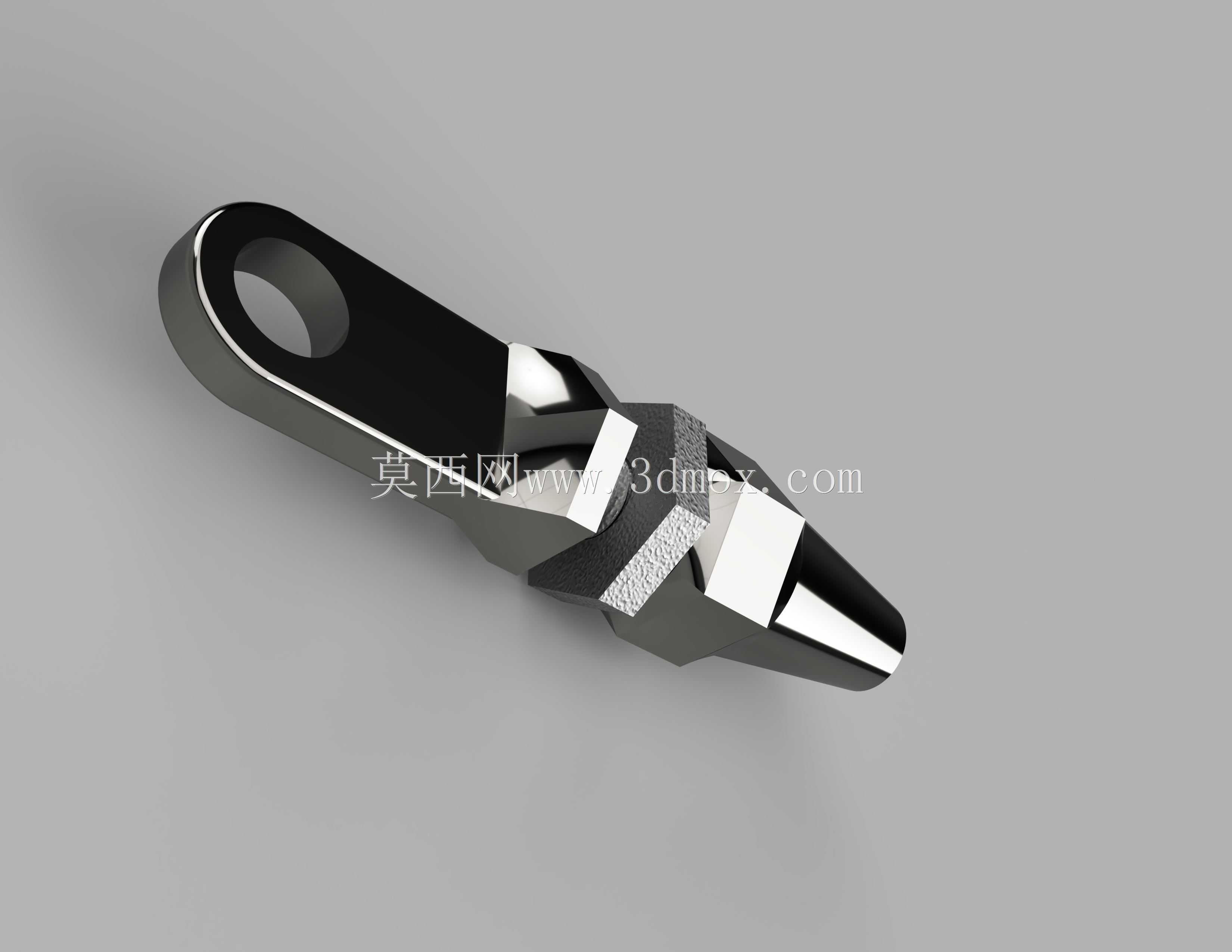

　　该构件是水平锚固防护系统中的核心受力连接件，主要应用于高空作业防护、工业设备防坠固定、临时作业平台锚固等场景，承担水平方向的载荷传递与限位作用，在坠落防护场景中可将冲击载荷均匀传导至锚固基体，避免单点应力集中引发的结构失效。从结构设计来看，构件一端采用带孔吊耳结构，孔位做了倒角去毛刺处理，可直接配合销轴、卸扣等标准件完成快速挂接，安装时无需额外加工连接位，适配现场快装的作业需求；中部设置了多段式六角棱面结构，既可以作为安装时的扳手夹持位，方便现场拧紧调整，也能通过棱面的限位作用防止构件受载后发生周向转动，保证连接姿态稳定；另一端采用锥面插接结构，锥度经过反复校核，可与配套的Swagel型锚固基座实现紧密楔合，

　　插接到位后可形成自锁效应，在受拉载荷下不会出现松脱滑移。外形尺寸方面，构件整体沿轴向做了变径处理，吊耳端的厚度与孔位直径匹配常规M16-M20级别的连接销轴，锥面端的外径与基座内孔公差控制在H7/m6的过渡配合区间，安装时仅需保证插接深度达到锥面总长度的三分之二即可达到额定承载要求，安装边界预留了足够的扳手操作空间，在狭窄的设备间隙内也能完成装拆作业。设计过程中针对应力集中区域做了圆弧过渡处理，吊耳与杆体的衔接位置、锥面与六角段的衔接位置都采用了R3-R5的圆角过渡，避免交变载荷下出现疲劳裂纹，表面的光洁度处理也能减少应力腐蚀的风险，适配户外、工业车间等多场景的长期使用需求。构件的整体受力路径经过优化，载荷从吊耳孔传入后，

　　沿杆体轴线均匀传导至锥面楔合段，没有多余的受力分支，材料选用常规合金结构钢即可满足承载要求，加工时可采用棒料车削+铣削的工艺完成，不需要复杂的成型工序，量产成本可控，同时也方便后期根据不同的载荷等级调整杆体直径与锥面尺寸，形成系列化的锚固构件产品。
