三款不同配色划规类绘图工具结构设计

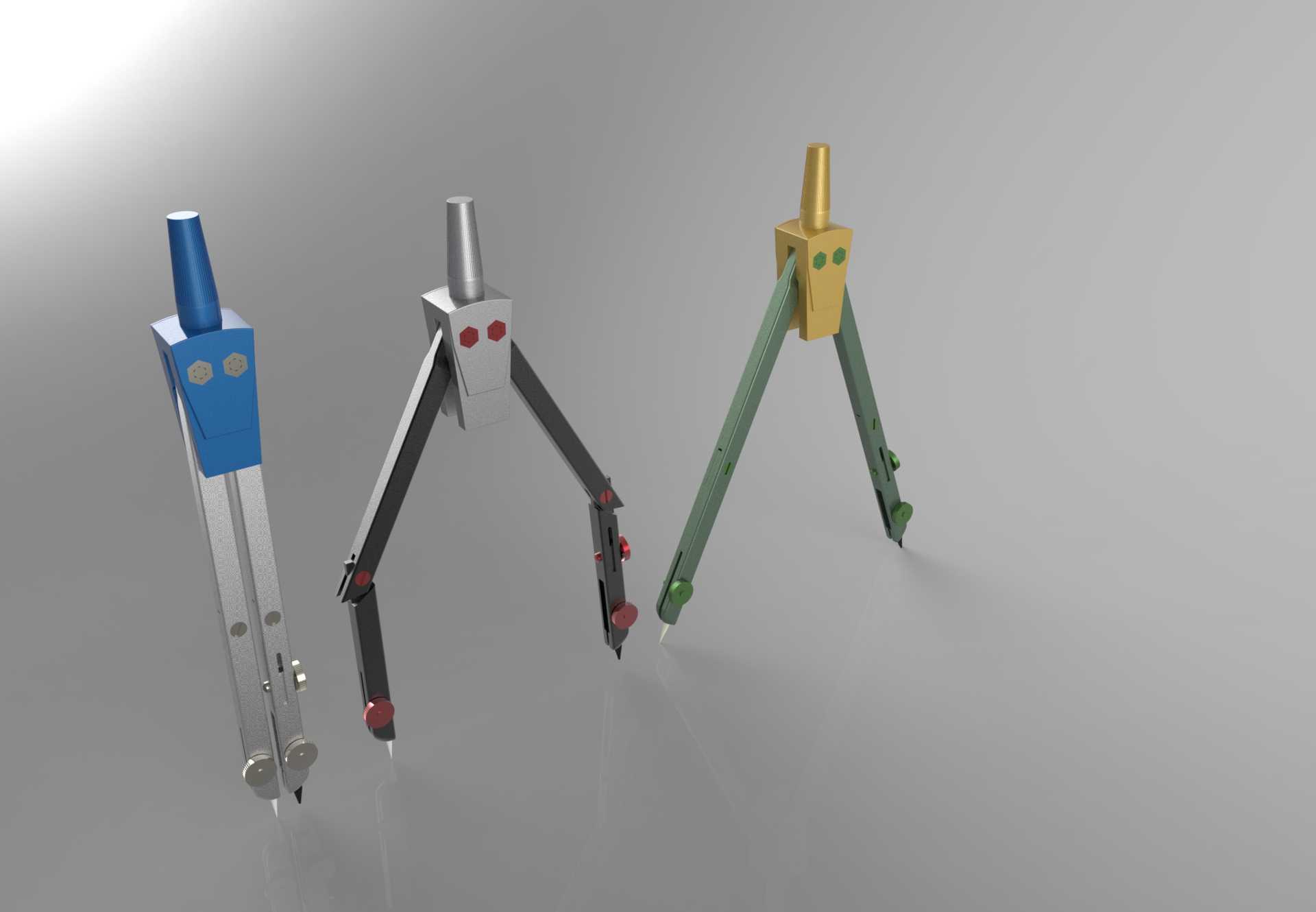

　　本次呈现的三款同系列不同配色的划规结构，是机械加工划线、工程绘图场景下的常用手动工具，在钳工划线工序、机械制图手工绘图、钣金下料放样等作业环节中承担核心的圆弧绘制、尺寸等分、间距量取功能。从结构设计逻辑来看，三款划规均采用对称式支腿铰接布局，顶部握持端根据不同使用场景做了差异化的造型适配：蓝色款顶部为锥形握持头，支腿采用带刻度标识的扁钢材质，底端配备可替换的硬质合金划线针尖，同时支腿中段设置微调锁紧结构，可在调整好开合角度后锁定支腿位置，避免划线过程中角度偏移导致尺寸误差；银灰色款在铰接位置增设了弹簧复位结构，支腿侧面搭配调节螺杆，可实现开合角度的微量精细调节，适合小半径圆弧的高精度划线作业，针尖位置加装了防护套结构，

　　非使用状态下可收纳针尖避免磕碰损伤；军绿色款顶部为柱状握持结构，支腿采用加厚型钢制材质，整体刚性更强，适合厚钢板、毛坯件表面的粗划线作业，支腿末端的针尖采用快拆结构，可根据划线材质不同更换划针、铅芯等不同作业端头。从安装与使用边界来看，三款划规的最大开合半径覆盖150mm至300mm区间，收拢状态下整体长度在120mm至200mm之间，可适配常规钳工工作台的工具收纳槽尺寸，铰接轴采用过盈配合的铆钉结构，长期使用无松旷间隙，支腿表面做了喷塑或氧化处理，可避免车间潮湿环境下的锈蚀问题。在实际作业场景中，这类划规需要配合钢直尺、高度尺、划线平台等工具协同使用，在毛坯件表面划出加工基准线、轮廓线，为后续的锯切、锉削、车削、

　　铣削等加工工序提供定位参考，相较于普通绘图圆规，工业级划规的支腿刚性更强，划线压力更大，可在金属、木材、塑料等多种材质表面留下清晰的划线痕迹，微调结构的设计也解决了普通划规调整角度时容易过位的问题，能够满足IT10至IT12级别的划线精度要求，适配普通机加工、钣金加工、木模加工等多个领域的划线作业需求。
