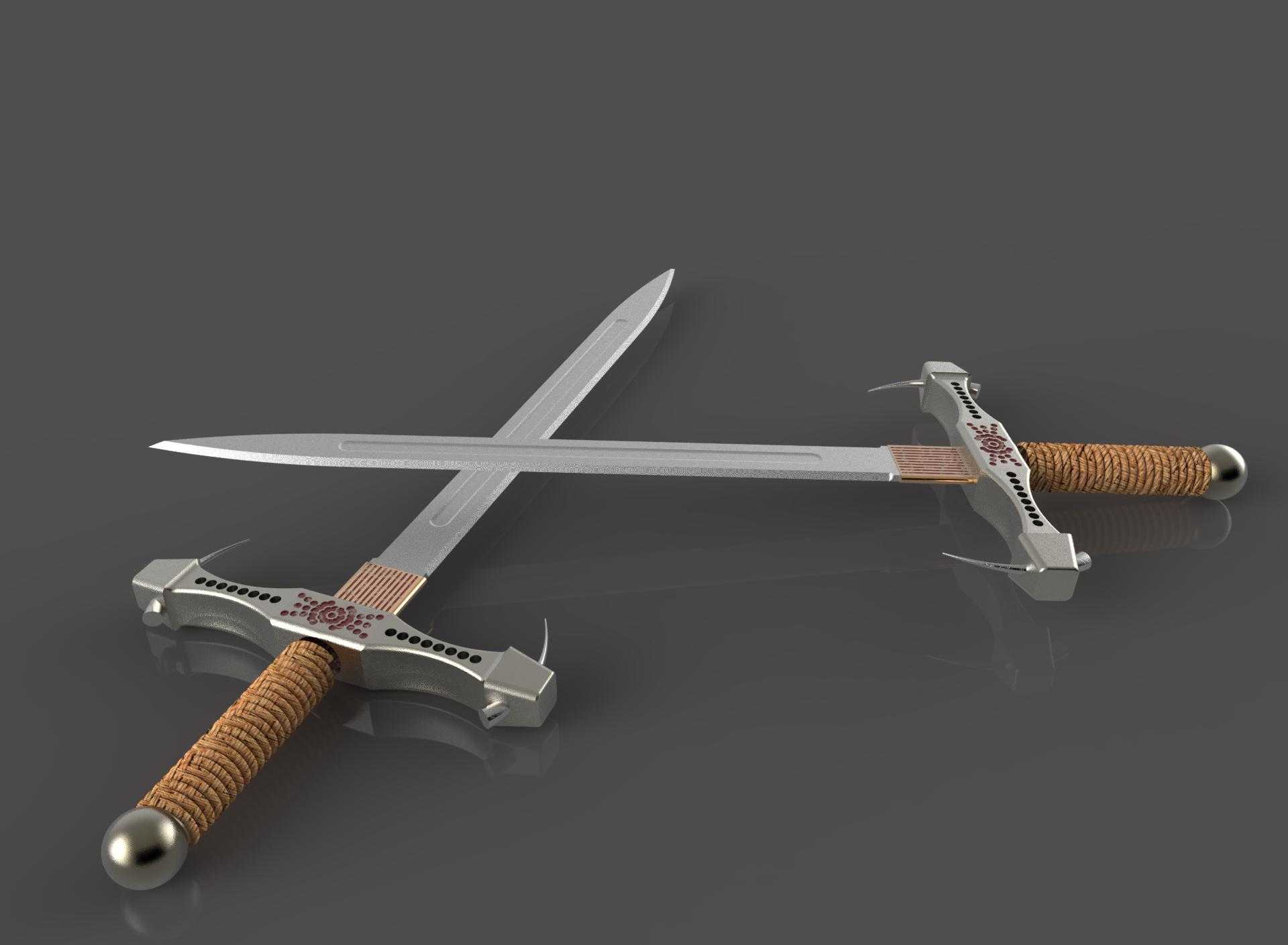

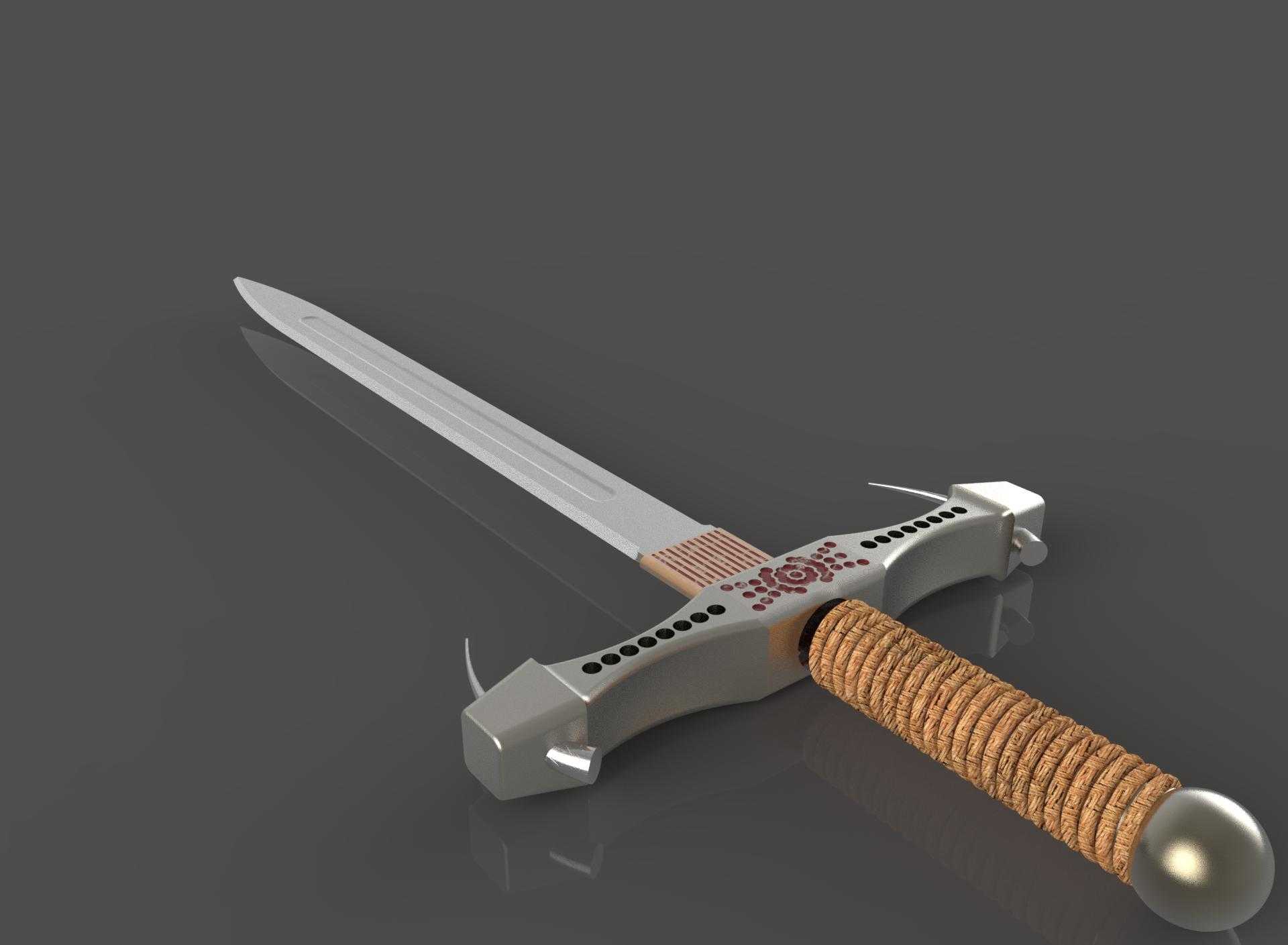

复古缠绳护手长剑三维结构设计

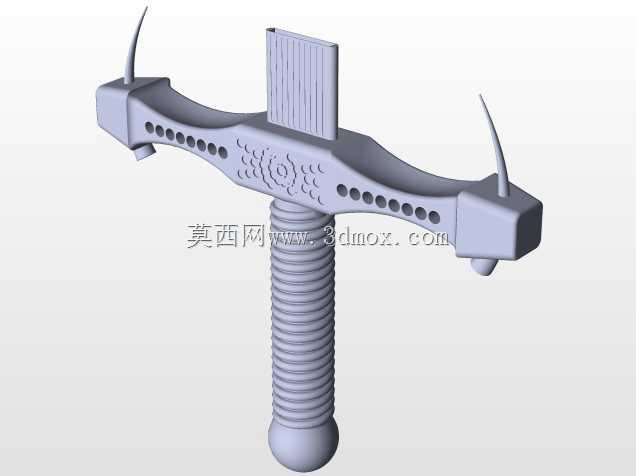

　　这款长剑的结构设计围绕冷兵器实操握持平衡、劈刺受力传导需求展开，首先从剑身部分来看，采用狭长双刃对称构型，刃部从靠近护手位置向剑尖方向做均匀收窄，剑身中部预留浅血槽结构，既能够降低整体自重，也可在劈刺过程中优化应力分布，避免剑身受力时出现应力集中导致的弯折变形，剑身与护手的连接位置做了加宽的剑格贴合面，保证装配后无旷量，受力时可将冲击力均匀传导至护手与握柄结构。护手部分采用双侧外展的十字构型，末端做了带尖角的配重凸起，一方面可以在格挡时限制对方兵刃滑向握柄位置，保护握持的手部，另一方面双侧对称的配重结构可调整整剑的重心位置，让重心落在护手前方5至8厘米区间，兼顾劈砍的惯性与刺击的操控灵活性，护手表面开设的等距圆孔并非装饰性设计，

　　可在保证结构强度的前提下进一步降低非必要自重，护手与剑身衔接的位置做了防滑齿状凸起，可在近身格挡时卡滞对方兵刃，提升防御稳定性。握柄部分采用圆柱型基底，外部缠绕多圈防滑编织绳，缠绕时每一圈绳体紧密贴合，相邻绳圈之间无间隙，握持时可增大手掌与握柄的摩擦力，即使手部出汗也不会出现打滑问题，握柄靠近护手的位置设置了带装饰性凸点的限位挡圈，可避免握持时手部向护手方向滑动，保证发力时的握持位置稳定。握柄末端的球形配重首采用金属材质，重量经过精准匹配，可平衡剑身前端的重量，让整剑在持握时不会出现头重脚轻的问题，长时间握持操控也不易产生疲劳感。从安装边界来看，剑身与护手采用过盈配合加横向销钉固定，握柄与剑身尾部的芯轴采用螺纹旋接加胶粘固定，

　　配重首与握柄末端采用螺纹连接，所有连接位置都做了隐藏式处理，外部无突出的连接件，保证整体外形的流畅性。这类长剑结构可用于影视道具制作、冷兵器复原展示、武术器械生产的结构参考，建模过程中对各个部件的配合公差做了模拟验证，所有曲面过渡都做了圆角处理，避免锐边造成的加工或使用划伤，各部件的拆分结构也符合实际加工的工艺要求，金属部件可采用铸造后精磨加工，握柄的缠绳结构可单独做包覆处理，装配流程符合常规五金制品的组装逻辑，无需特殊定制的工装即可完成整剑的组装调试。
