单坡式山墙屋顶结构三维设计作品

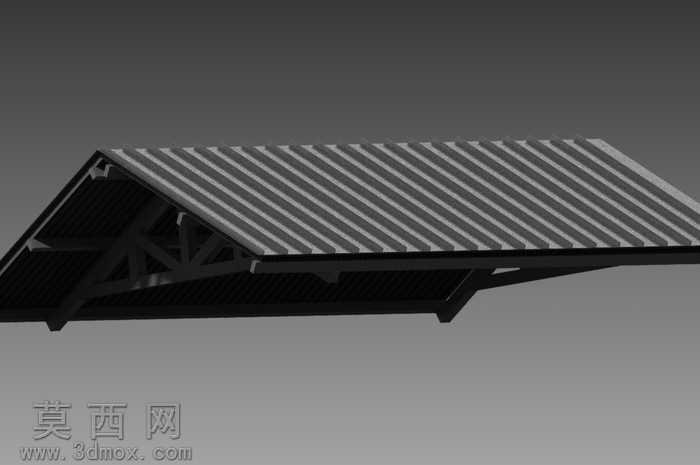

本作品为单坡式山墙屋顶的三维结构设计成果，建模阶段依托参数化三维设计软件完成全构件的精准搭建，首先对屋顶的承重桁架体系进行拆解建模，逐一定位每一根斜向支撑梁、横向拉结杆件与底部固定支座的空间位置，确保各构件的连接节点完全符合实际建筑结构的力学传导逻辑，避免出现构件错位、干涉的问题。建模过程中针对彩钢瓦式屋面的条状铺装结构做了精细化处理，每一块屋面板的搭接宽度、倾斜角度都与山墙屋顶的排水坡度要求相匹配，通过阵列命令快速完成屋面板的排布后，再对边缘收边构件做单独的细节优化，还原真实屋顶的收边构造。材质渲染环节，针对不同构件赋予差异化的材质属性：承重桁架部分赋予哑光黑色金属材质，模拟钢结构构件经防锈处理后的表面质感，调整材质的粗糙度参数避免出现过度反光的失真效果；屋面铺装部分赋予带有细微竖向条纹的深灰色金属材质，还原彩钢压型瓦的表面肌理，同时添加轻微的反射效果模拟金属屋面在自然光下的质感表现；场景中搭配浅灰色中性背景，采用三点布光方案，主光源从斜上方投射模拟自然日照角度，补光弱化构件底部的死黑阴影，轮廓光勾勒屋顶的边缘结构，让整体渲染效果清晰展现各部分的构造层次。结构设计上重点还原了山墙屋顶的悬挑支撑逻辑，斜向的主承重梁从山墙侧向外延伸，下方通过三角斜撑结构分散屋面荷载，所有杆件的连接节点都做了简化的焊接节点表现，既保证结构展示的直观性，又不会因过多细节导致模型冗余。设计过程中融入反向工程的干扰诊断思路，在建模完成后对全模型进行干涉检查，排查出杆件交叉、构件穿模等三处潜在的结构干扰问题，逐一调整构件的空间位置与尺寸参数，确保所有构件在装配状态下完全贴合，不存在结构冲突，让整个三维模型既具备外观展示效果，又能准确反映山墙屋顶的真实构造逻辑，可用于建筑结构教学、构造方案展示等场景。
