立式多工位气动执行作业模组结构

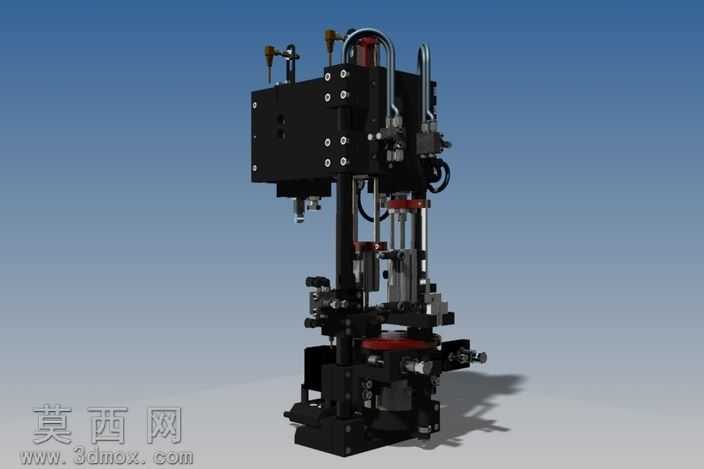

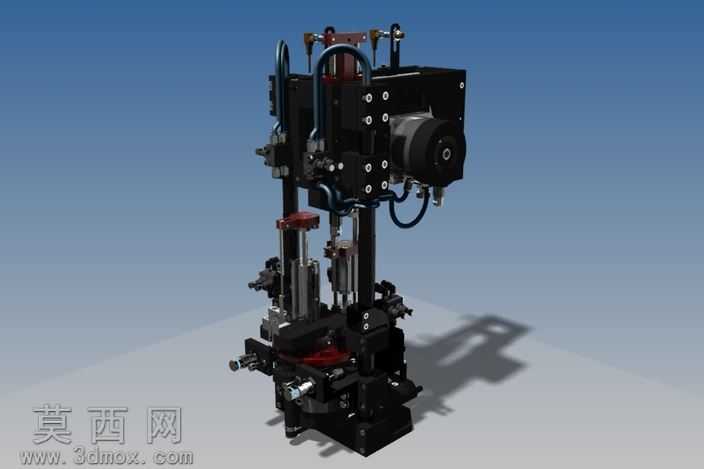

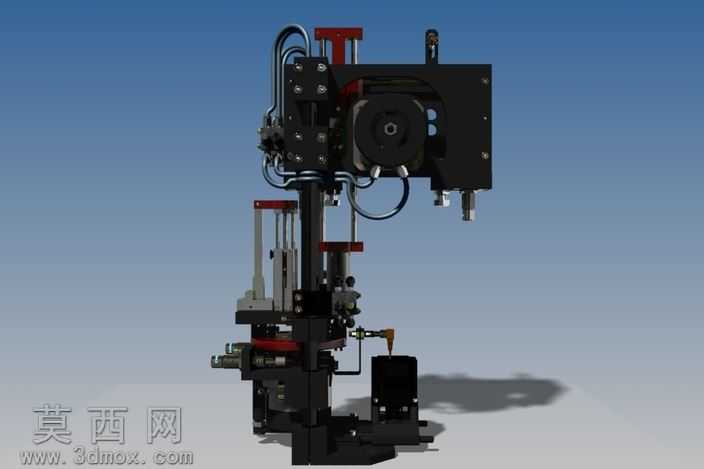

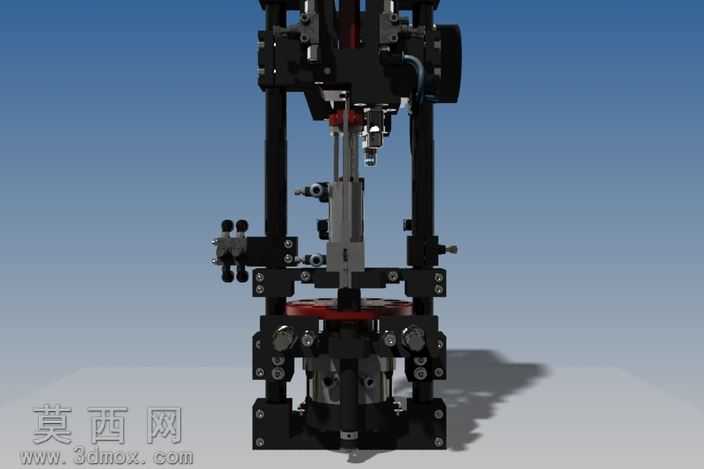

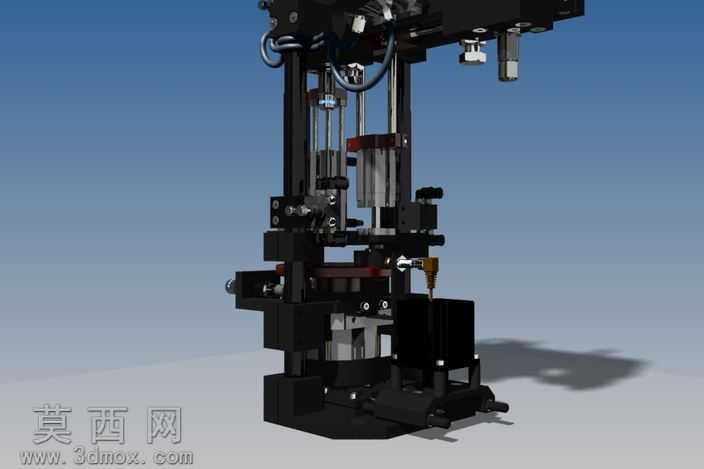

本作品为立式多工位气动执行作业模组的三维建模成果，建模过程中严格遵循机械设计的装配逻辑与公差规范，对模组的每一处结构都进行了1:1比例的精准还原。整体采用立式堆叠的布局设计，底部为集成式安装基座，承担整个模组的承重与定位功能，基座上预留了标准化的安装孔位，可适配不同规格的设备工作台安装需求。中部为双工位并行执行单元，配置了两组独立的直线导向轴与气动推杆，导向轴采用高精度光轴搭配线性轴承的结构，保证执行端上下运动的同轴度与直线度，避免作业过程中出现偏摆卡顿的问题；气动管路采用侧置排布的设计，每一路气管都对应独立的气动接头，走线整齐有序，既避免了管路干涉运动部件，也方便后期的维护与气路调试。上部为动力与阀组集成区域，将气动控制元件、驱动端连接结构整合在同一安装板上，减少了外部走线的冗余，同时在安装板上设置了多个调节限位块，可根据不同的作业行程需求调整执行端的上下极限位置，适配不同规格工件的作业要求。渲染阶段采用了工业产品常用的材质表现方案，金属结构件根据表面处理工艺的不同分别赋予了发黑氧化、镀铬抛光、阳极氧化等不同的材质属性，气动软管赋予半透明橡胶材质，基座部分赋予磨砂铸铁材质，通过光影的层次变化清晰区分不同部件的材质差异，同时在场景中添加了柔和的环境光与定向主光源，投射出真实的软阴影，完整呈现模组的立体结构与装配关系。设计过程中充分考虑了模组的通用性与可拓展性，所有连接部位都采用标准化的紧固件设计，执行端预留了快换接口，可根据不同的作业需求更换夹爪、压头、吸盘等不同的作业端头，无需对整体结构进行大规模改动即可适配压装、分拣、装配等多种不同的工业作业场景，整体结构紧凑，空间利用率高，运动部件之间都预留了足够的安全间隙，避免运行过程中出现碰撞干涉，可直接作为自动化设备的功能单元进行参考设计。
