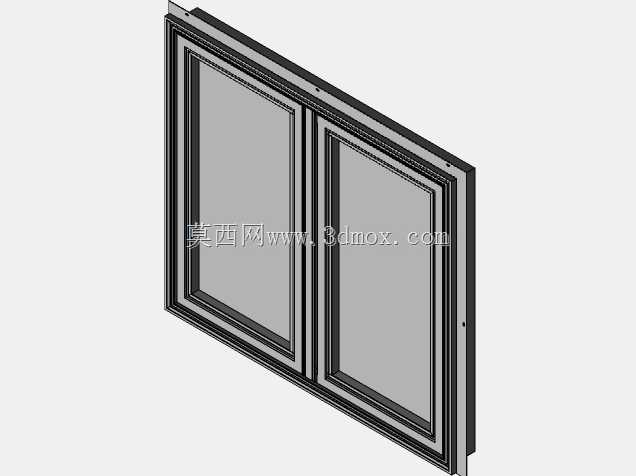

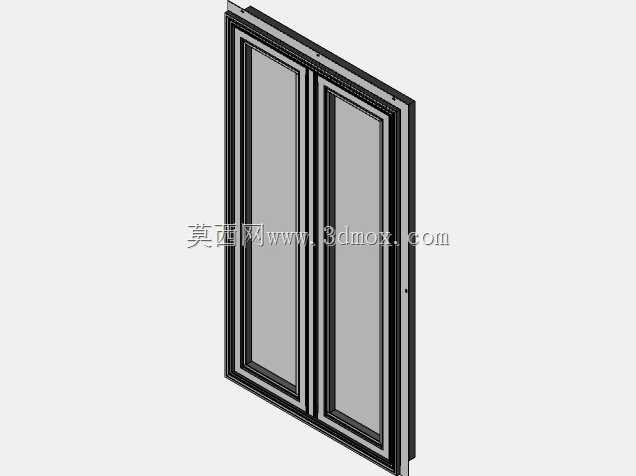

乙烯基双扇平开窗结构三维设计

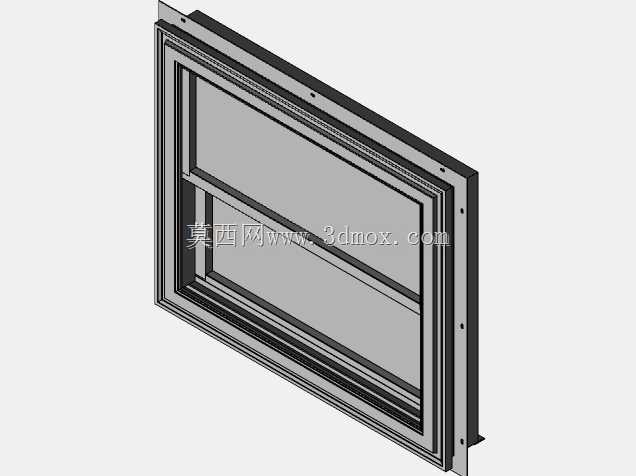

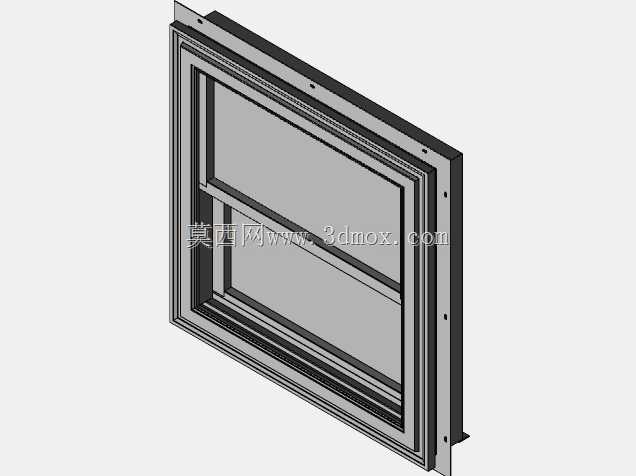

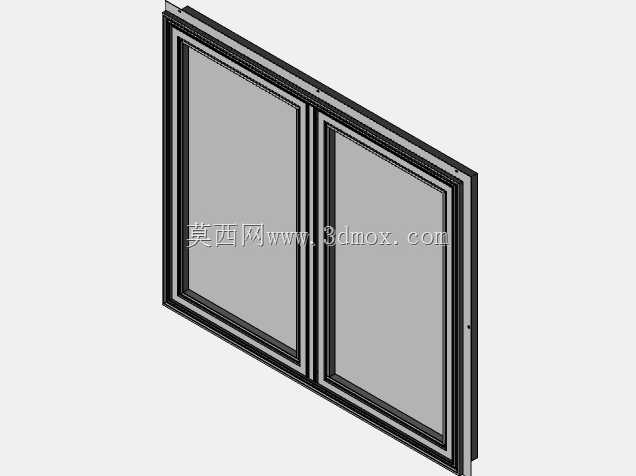

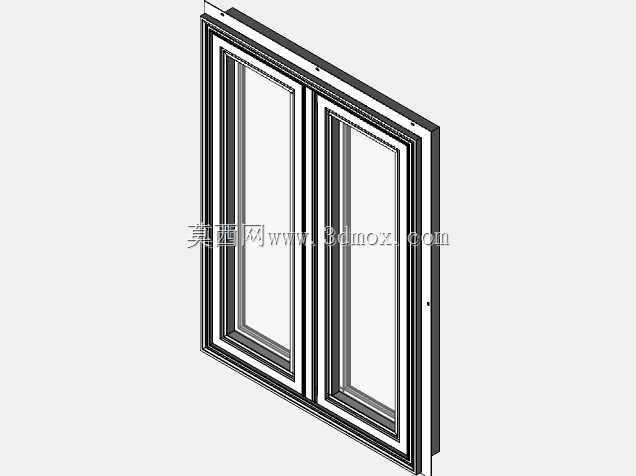

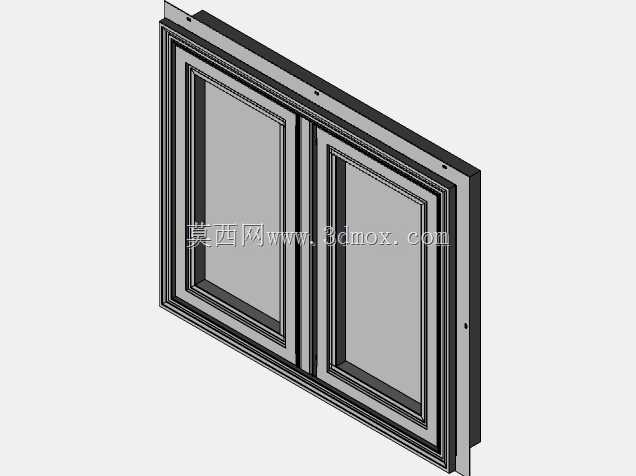

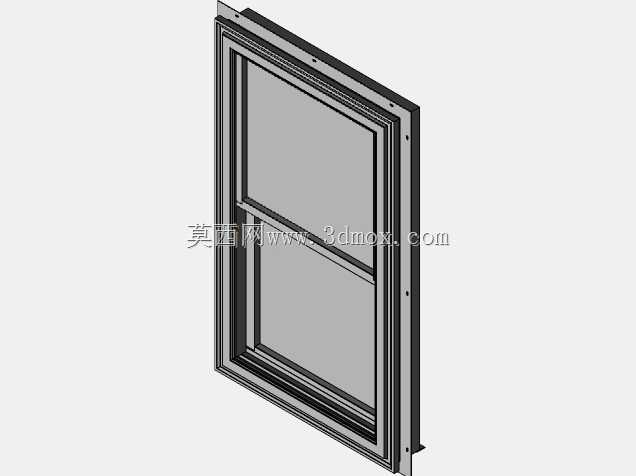

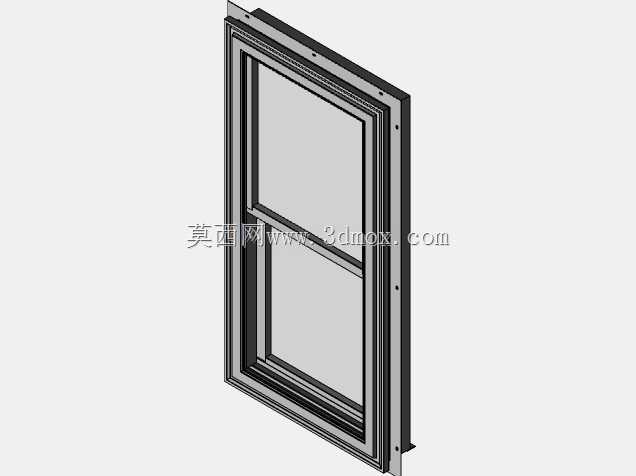

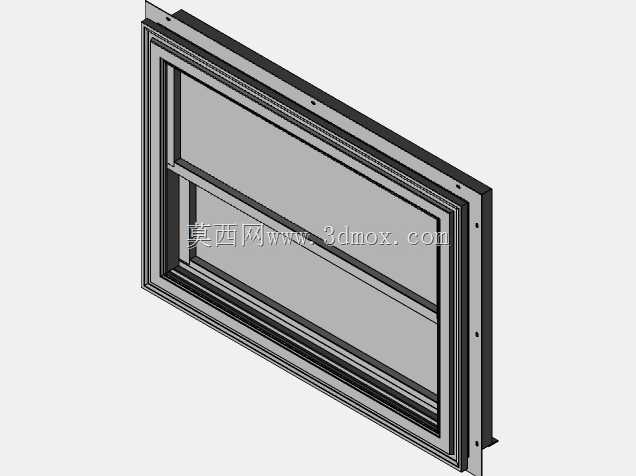

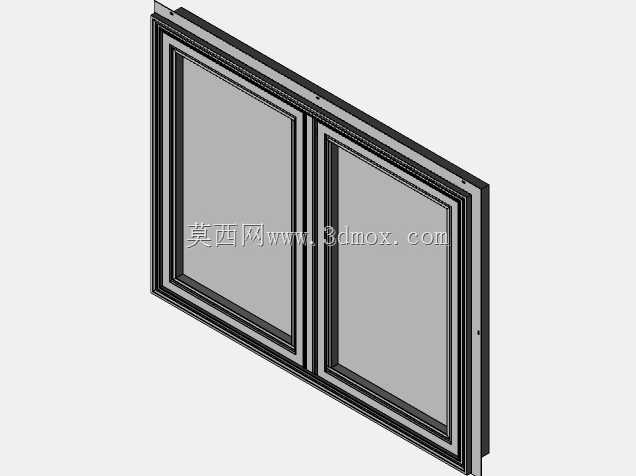

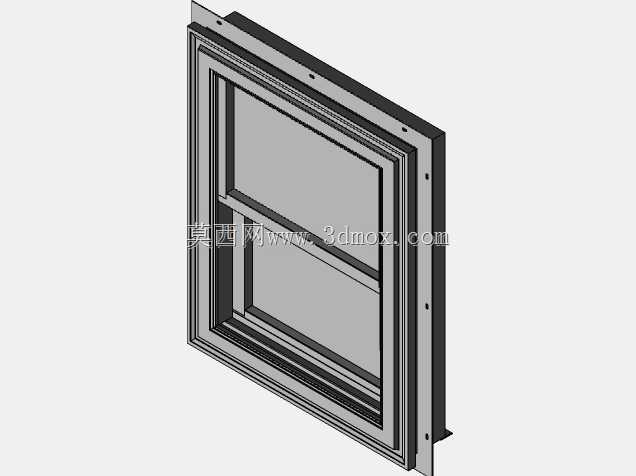

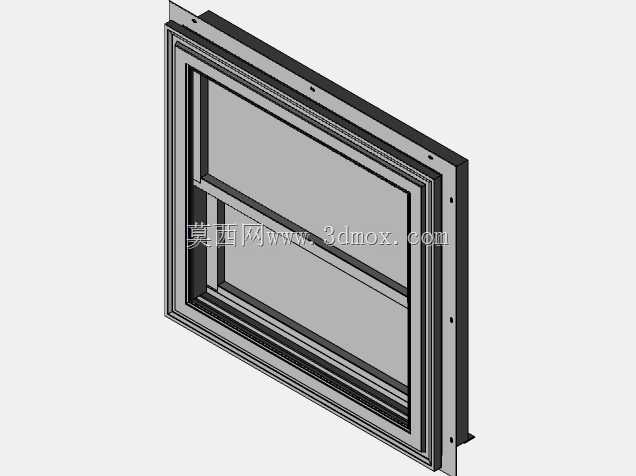

　　在民用建筑、临时板房、工业附属配套用房的窗体选型场景中，乙烯基材质窗体凭借耐候性强、维护成本低的特性，一直是外墙围护结构的常用选型。这套双扇平开窗的三维结构设计，完全围绕现场安装的实际边界展开，建模过程中优先还原了窗体与墙体洞口的配合公差，外框预留的安装耳板位置，完全匹配常规砌体墙、彩钢夹芯板墙的膨胀螺栓固定间距，施工时无需额外打孔调整，能直接对位完成预装固定。从功能设计层面看，窗体采用上下分格的双扇平开结构，上扇可独立开启实现小角度通风，避免全开状态下雨水飘入室内，下扇固定保证窗体整体抗风强度，分格处的中梃结构做了等压腔设计，能有效阻断室外雨水通过拼接缝隙渗入室内，密封胶条的安装槽位在建模时预留了0.8mm的压缩余量，

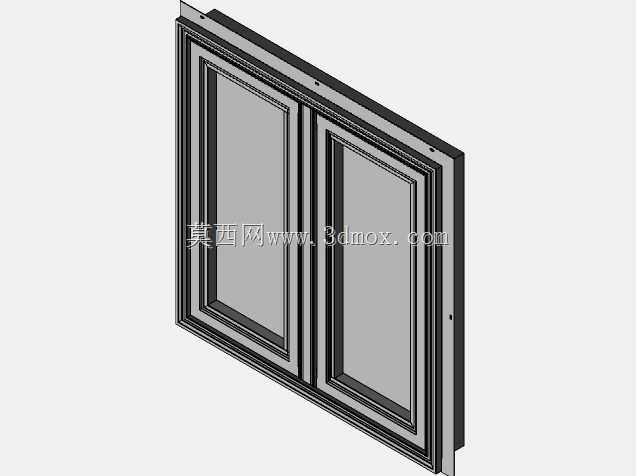

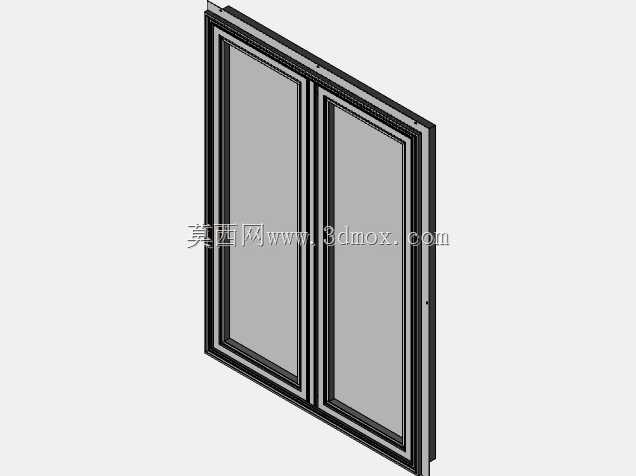

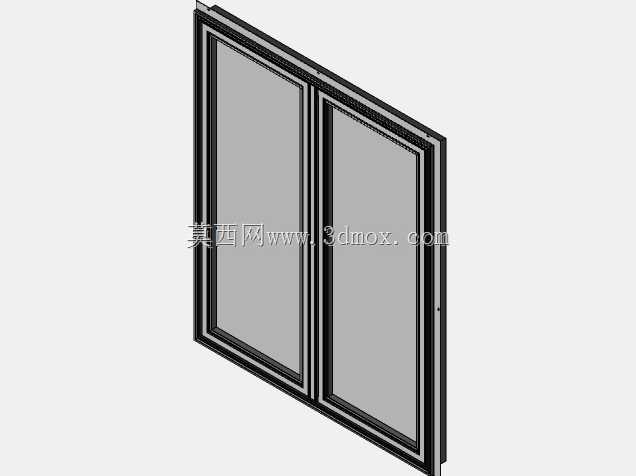

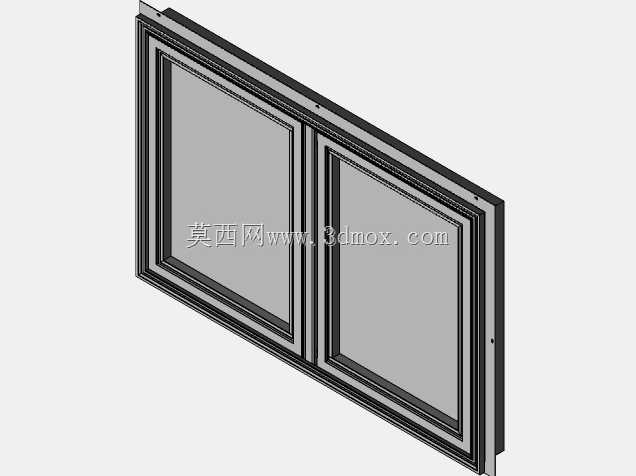

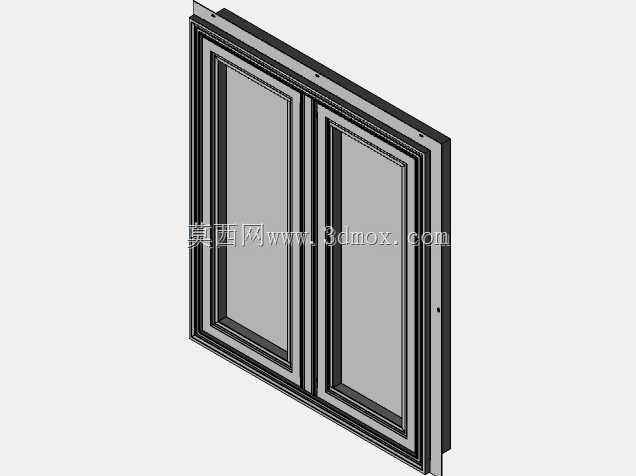

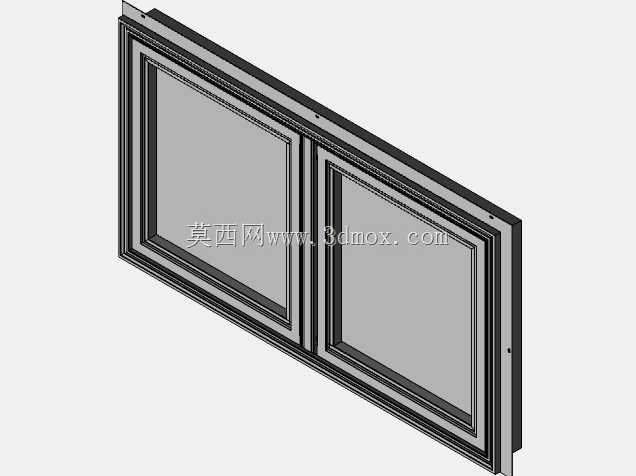

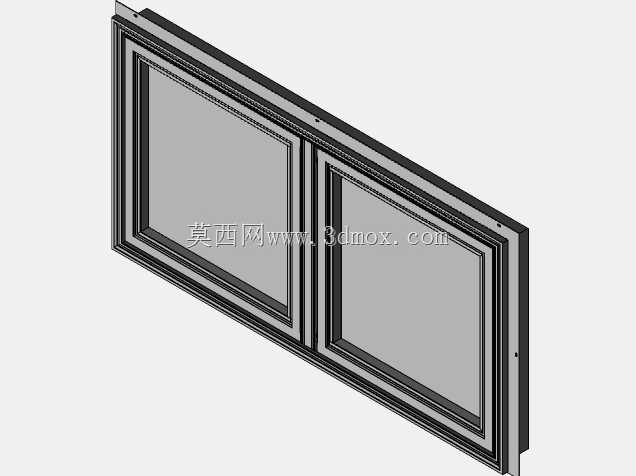

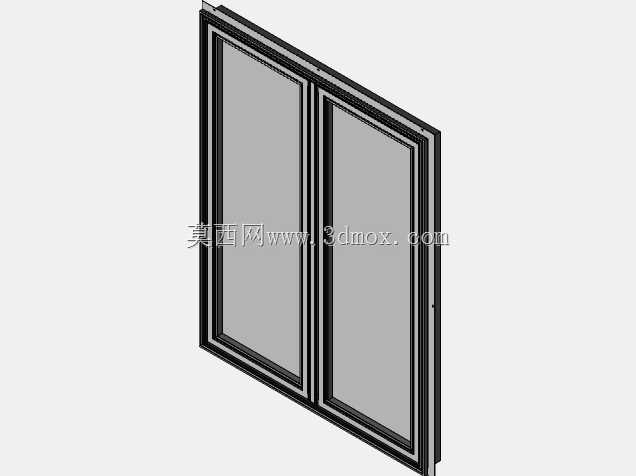

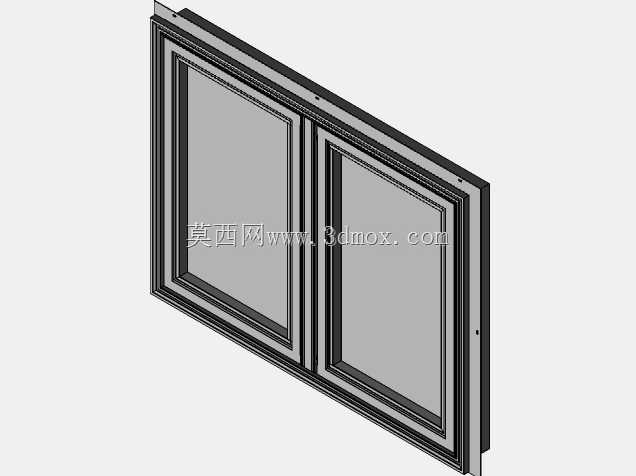

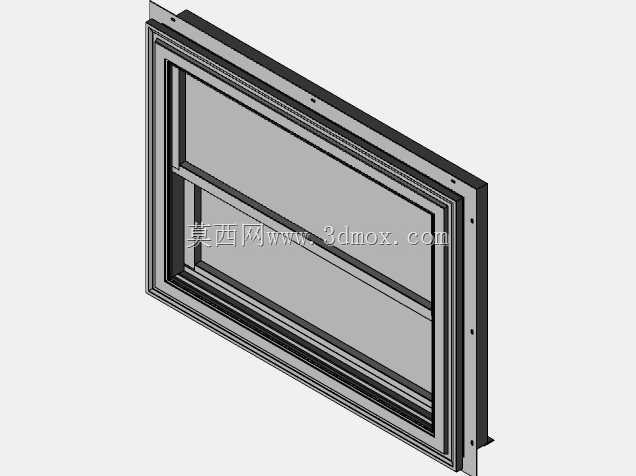

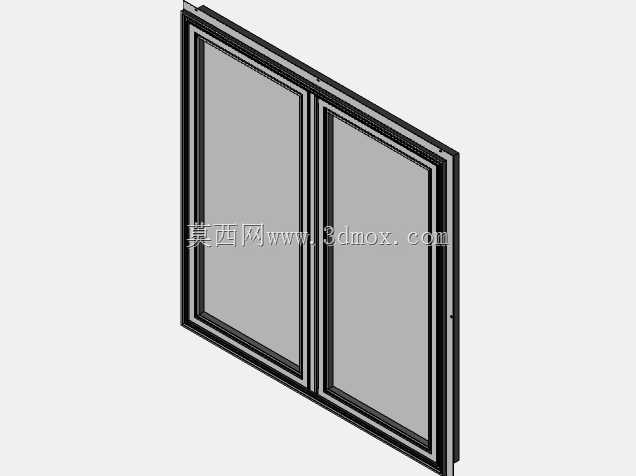

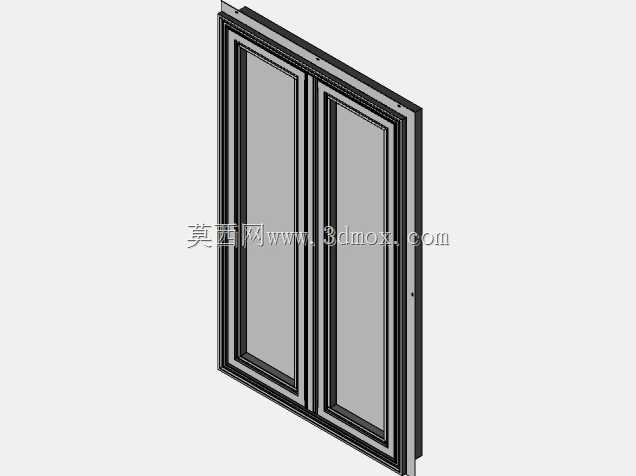

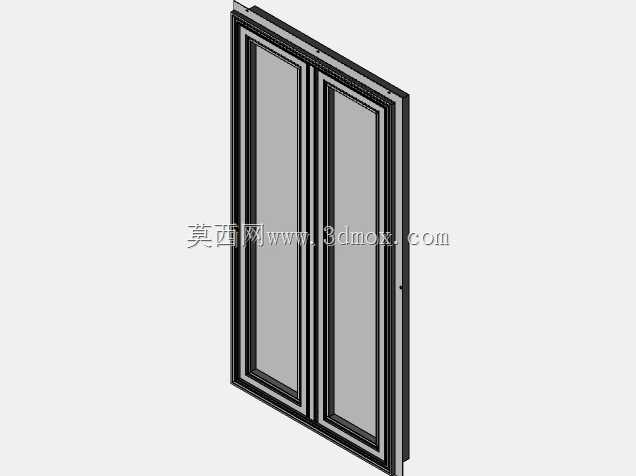

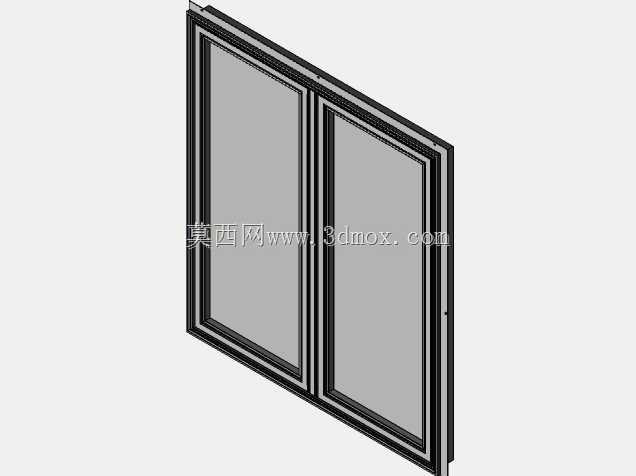

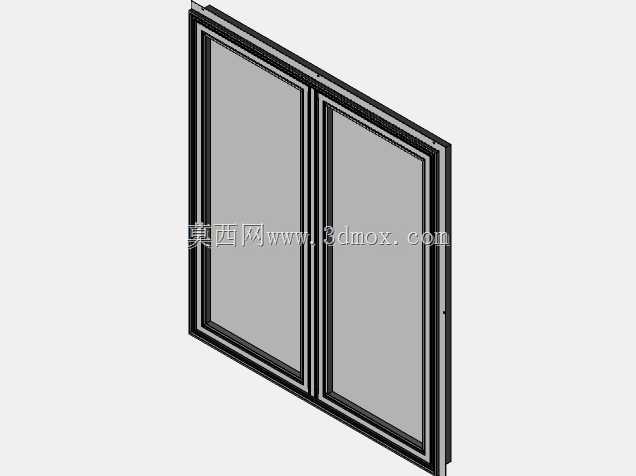

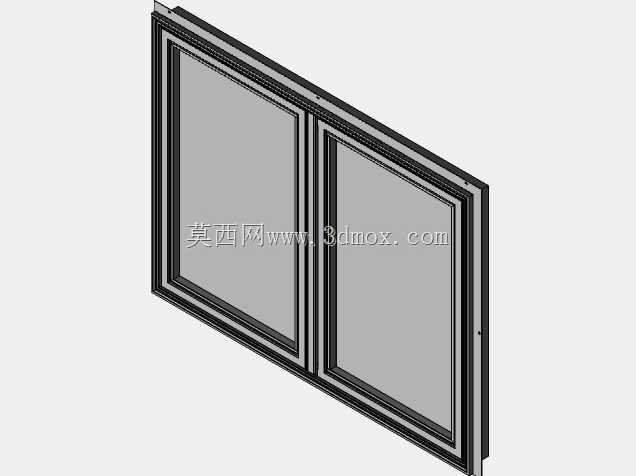

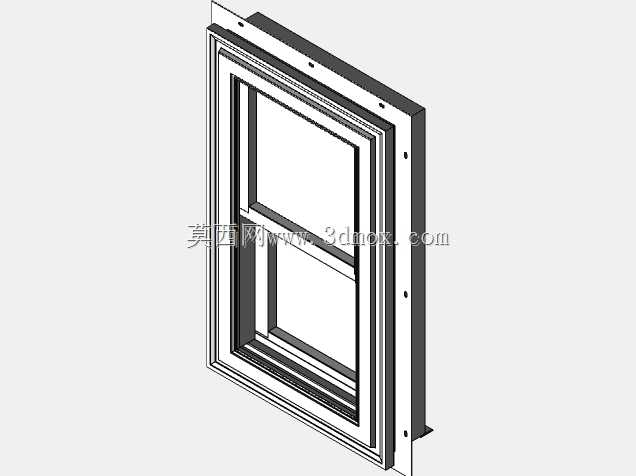

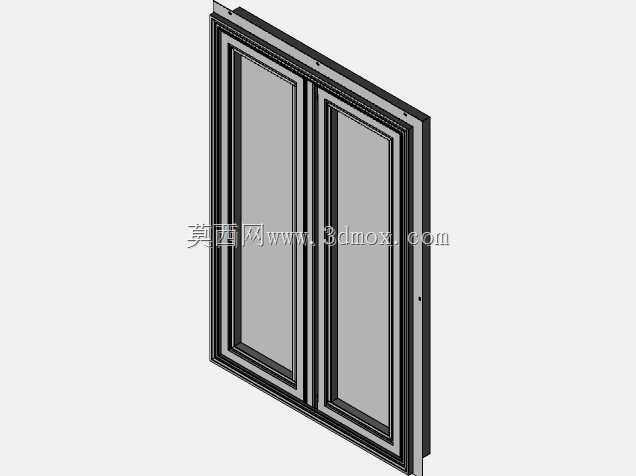

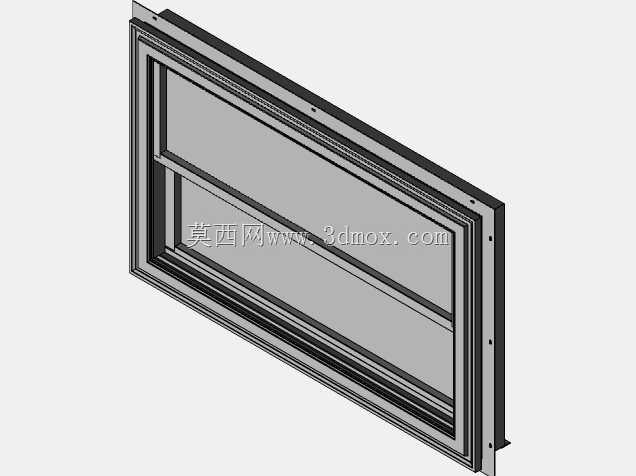

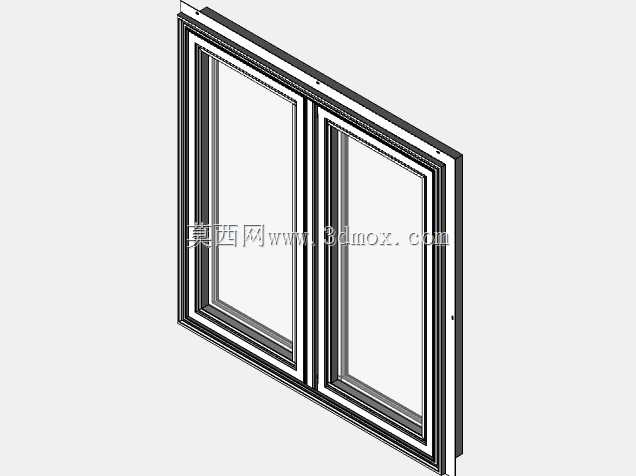

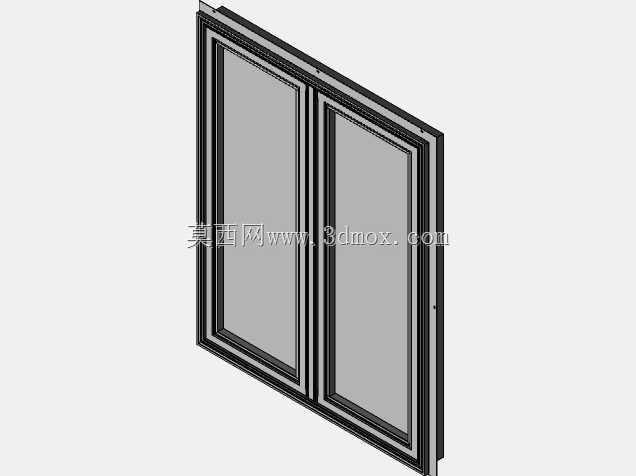

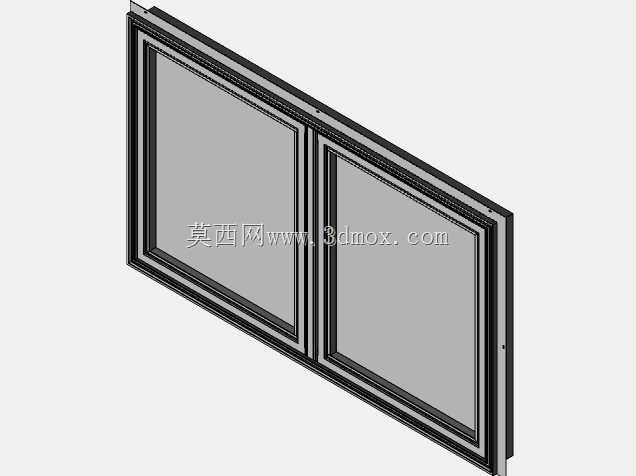

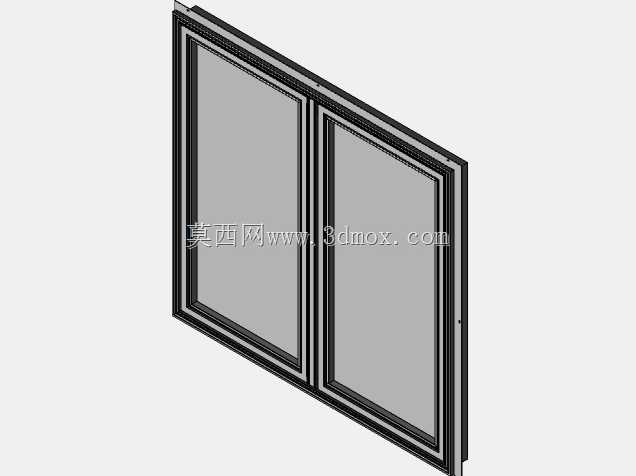

　　保证胶条装配后能保持均匀的压缩形变，不会出现局部密封失效的问题。设计过程中没有刻意追求外观的花哨造型，所有结构细节都服务于实际安装与使用需求：外框的排水孔位置做了隐蔽式处理，既保证腔体内的冷凝水可以顺利排出，又不会在室外侧形成明显的孔洞影响外立面整洁度；窗扇与合页的连接位做了局部加厚处理，避免长期开关过程中乙烯基材质出现应力开裂；五金件的安装槽位完全适配通用型平开五金，后期维护更换时无需定制特殊配件，能直接采购市售标准件完成替换。针对不同建筑的洞口尺寸差异，这套模型做了参数化的结构约束，调整外框长宽尺寸时，中梃、窗扇、安装耳板的位置会自动跟随适配，不会出现结构错位、配合间隙超差的问题，能快速衍生出不同尺寸规格的同系列窗体模型，

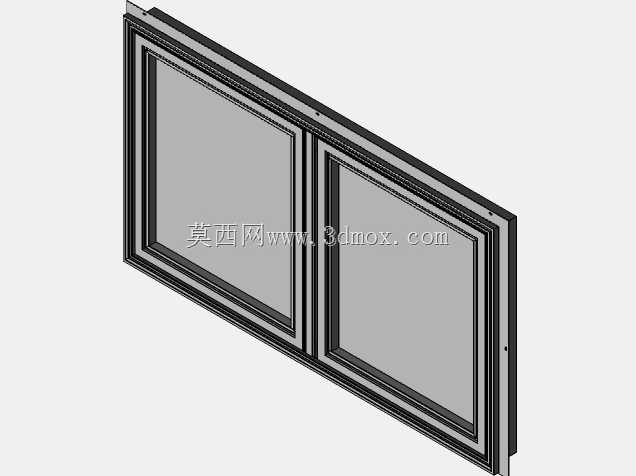

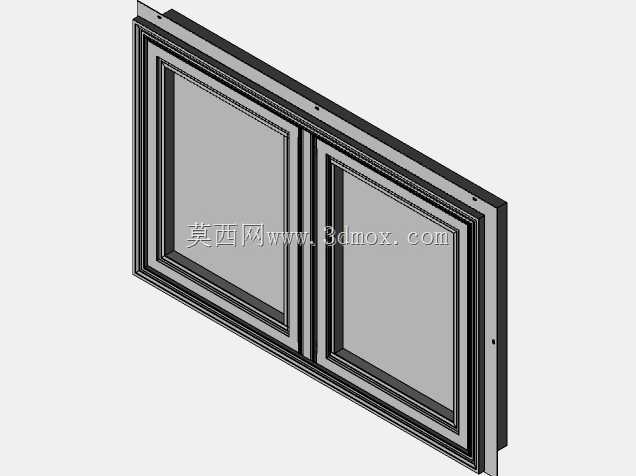

　　大幅缩短同类型产品的改型设计周期。建模时所有配合面都做了公差匹配，比如窗扇与外框的搭接量统一设置为8mm，既保证关闭状态下的密封性能，又不会因为搭接量过大导致开关卡滞，合页的转动轴心位置做了偏心调整，让窗扇开启过程中不会与外框发生运动干涉，转动全程顺滑无卡顿。
