标准USB公头带连接线三维结构设计

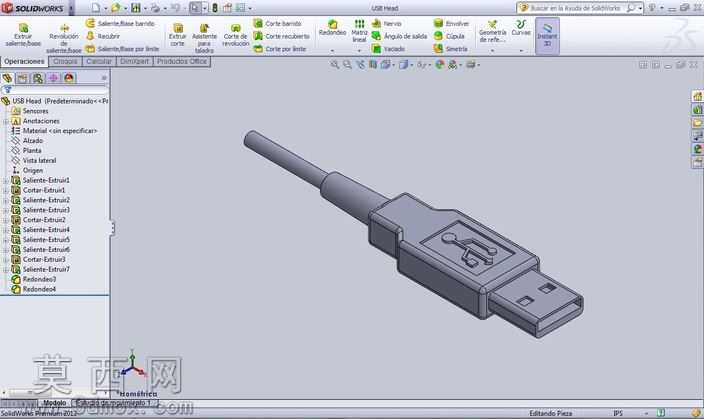

本作品为标准USB公头带连接线的三维参数化建模作品，建模过程依托三维设计软件完成，整体采用自顶向下的设计思路，先梳理USB接口的通用尺寸规范，再拆分金属接触端子、绝缘塑芯、金属屏蔽外壳、线缆护套、线身等独立结构逐一建模，确保各部件装配间隙符合实际生产的公差要求。建模阶段优先使用草图拉伸、凸台切除等基础特征完成主体轮廓构建，金属屏蔽外壳部分通过抽壳、边线倒角、压印特征还原真实USB外壳的卡扣结构与表面USB标识浮雕，还原量产外壳的冲压成型结构特征；内部绝缘塑芯部分精准还原端子定位槽的卡位结构，确保金属端子与塑芯的装配关系完全贴合实际接插件的组装逻辑；金属接触端子采用薄壁拉伸特征制作，还原端子的接触弹片弧度与焊脚结构，可清晰展示端子与线缆芯线的焊接位置；尾部线缆部分采用扫描特征完成，先绘制线缆的走向路径再匹配圆形截面，同时在接头与线身衔接处制作渐变的应力消除护套，还原真实线材的防弯折结构。材质渲染阶段针对不同部件匹配对应材质属性，金属屏蔽外壳赋予哑光镀镍金属材质，调整反射粗糙度还原真实USB接头的磨砂金属质感，金属接触端子赋予亮面锡磷青铜材质，突出导电部件的金属光泽；内部绝缘塑芯与线缆护套、线身赋予硬质与软质不同的塑料材质，通过调整漫反射颜色与粗糙度参数区分硬塑内芯的哑光质感和软胶线材的微弹哑光质感，整体渲染效果贴近真实USB线材的视觉表现。结构设计上完整还原了标准USB Type-A公头的通用结构，各部件可独立拆分用于装配演示，既可以作为数码配件结构设计的参考案例，也可用于电子接插件的教学演示素材，模型的尺寸参数完全遵循通用USB接口的行业规范，具备实际的结构参考价值。
