单缸复合动力油缸引擎结构设计

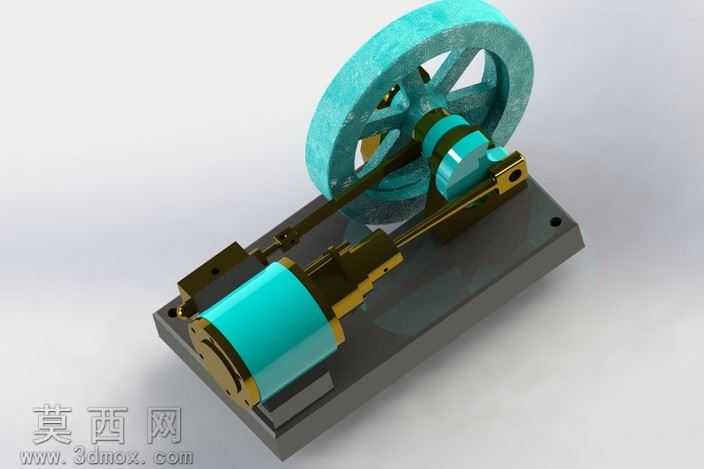

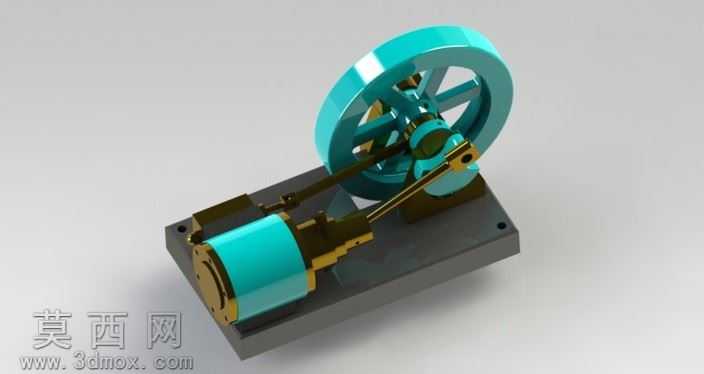

本作品为单油缸复合引擎的三维建模设计成果，整体采用卧式布局结构，通过三维建模软件完成全零件的参数化建模与整机装配，完整还原了该类动力装置的核心传动逻辑。建模过程中首先对底座进行基准定位，底座采用带安装孔的矩形铸铁式结构设计，作为整机的承载基础，建模时严格把控安装孔的位置度公差，确保后续各部件装配的同轴度与位置精度符合机械设计规范。动力输出核心的单油缸部件采用筒式结构建模，缸体与端盖通过止口定位配合，建模时还原了缸筒内壁的光滑曲面特征，活塞与连杆的铰接结构采用销轴连接的装配关系，完整保留了铰接处的转动自由度约束，模拟真实工况下的运动逻辑。飞轮部分采用轮辐式结构设计，建模时对轮缘、轮辐与轮毂的过渡位置做了圆角处理，避免应力集中的结构缺陷，飞轮通过曲轴与连杆部件实现动力传递，曲轴的偏心轴颈结构严格按照传动比参数进行建模，确保活塞的直线往复运动能够顺畅转化为飞轮的旋转运动。渲染环节采用金属与漆面结合的材质方案，缸体、飞轮、连杆等金属部件赋予抛光金属与青蓝色烤漆结合的材质，金属部件添加轻微的磨损质感与环境反射效果，底座采用哑光铸铁材质，还原真实机械部件的材质质感，场景采用柔和的漫反射光照，避免过强的阴影遮挡结构细节，能够清晰展示各部件的装配关系与外形特征。设计过程中重点优化了连杆与曲轴、活塞的铰接结构，调整了偏心距参数，让整体传动路径更加顺畅，同时简化了非核心的冗余结构，在保证结构完整性的前提下让模型更加轻量化，便于后续的运动仿真与结构验证，整体模型装配关系完整，无干涉错位问题，能够直观展示单油缸复合引擎的工作原理与结构组成。
