摩托车盘式制动刹车组件三维设计

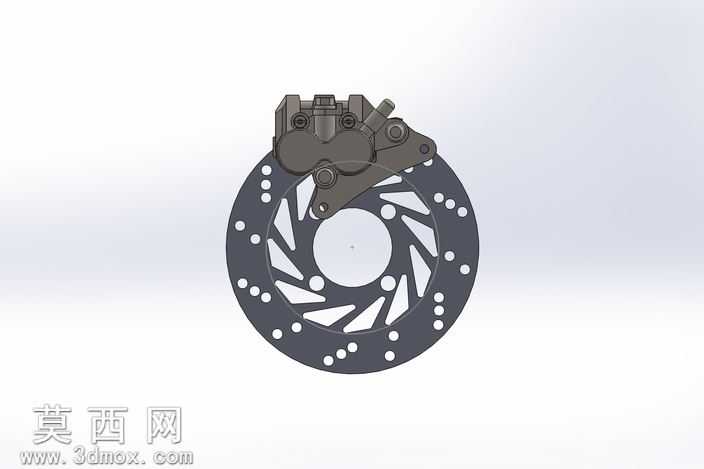

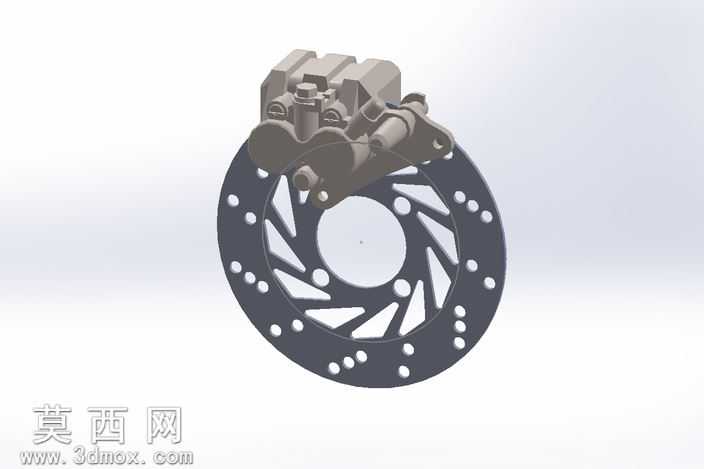

本作品为摩托车盘式制动系统的三维建模设计，采用SolidWorks完成全参数化建模，完整还原了碟刹组件的核心结构与装配关系。建模过程中首先对刹车盘主体进行结构规划，刹车盘采用环形基体设计，盘面均匀分布多组通风散热槽与定位安装孔，散热槽采用斜向流线型排布，既能够在制动过程中引导气流带走摩擦产生的高温，也可通过镂空结构降低整体旋转惯量，盘面的安装孔位严格按照摩托车轮毂的安装标准进行尺寸匹配，保证装配精度。制动卡钳部分采用对置活塞结构建模，完整还原了卡钳本体、活塞腔、摩擦片安装位、安装支架的细节结构，卡钳本体的加强筋、油路接口、固定螺栓孔都按照实际产品的结构比例进行绘制，摩擦片与刹车盘的接触面预留了合理的装配间隙，完全符合实际制动组件的装配公差要求。材质渲染阶段，刹车盘主体赋予高碳合金钢材质，表面做哑光金属质感处理，还原真实刹车盘的耐磨金属特性；制动卡钳本体赋予铸铝材质，表面添加轻微的颗粒质感模拟铸造工艺的表面效果，摩擦片部分赋予半金属摩擦材料的深灰粗糙质感，安装螺栓等标准件赋予镀锌亮面金属材质，不同部件的材质区分清晰，能够直观呈现各零件的材质属性与功能区分。结构设计上充分考虑了盘式制动的工作原理，卡钳的安装支架预留了浮动间隙，模拟真实浮动卡钳的工作状态，刹车盘的通风槽角度经过优化，在旋转时可形成定向气流提升散热效率，整体装配体添加了合理的配合约束，可实现刹车盘绕中心轴的旋转动作模拟，也可演示卡钳活塞推动摩擦片夹紧刹车盘的制动动作过程。设计过程中参考了主流通勤摩托车的碟刹系统尺寸参数，所有结构比例协调，细节还原度高，既可以作为摩托车结构设计的参考案例，也可用于制动原理的教学演示使用。
