摩托车用双回路液压制动上泵结构设计

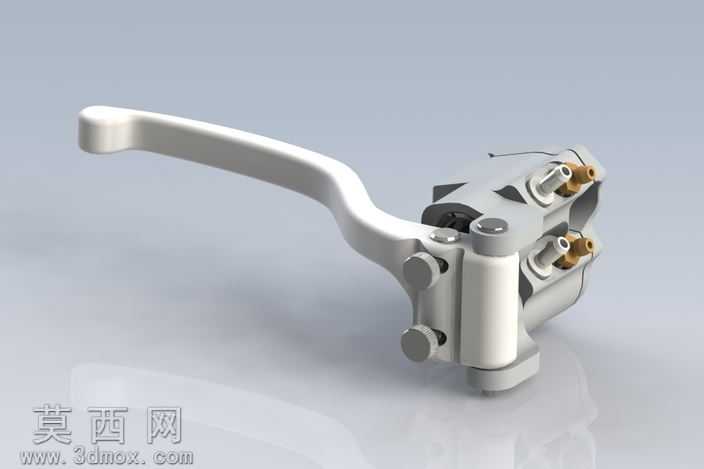

本作品为手操纵式双回路液压制动上泵三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循液压制动元件的实际工程尺寸规范，对每一处结构细节都做了精准还原。模型整体由泵体主体、操纵手柄、铰接销轴、调节螺钉、油路接头、密封组件安装位等部分构成，建模时先通过草图绘制泵体的主体轮廓，采用拉伸、切除特征完成泵体的基础腔体结构，预留出双独立回路的油腔空间，保证两个制动回路相互独立，单回路失效时另一回路仍可提供制动能力，提升制动安全性。操纵手柄采用符合人体工学的曲面造型，建模时通过样条曲线勾勒手柄的握持轮廓，采用扫描、放样特征生成流畅的曲面形态，表面做了平滑过渡处理，还原实际产品的握持舒适度，手柄与泵体的铰接位置做了同轴度配合约束，预留出销轴的安装孔位，同时设计了手柄自由行程的调节螺钉结构，通过螺纹配合特征还原调节机构的运动逻辑，可直观展示手柄行程调节的工作原理。油路接头部分分别设计了两个独立的输出接口，对应双回路的两条制动油路，接头处做了密封锥面结构，还原液压管路连接的密封设计，泵体上的安装固定位、油室加注口结构都做了精细化建模，没有遗漏细小的倒角、圆角工艺特征。渲染阶段采用哑光金属材质模拟泵体的铝合金压铸质感，操纵手柄采用亮面工程塑料材质，金属接头部分做了黄铜色金属质感区分，销轴、调节螺钉采用镀锌钢材质效果，通过环境光遮蔽、漫反射参数调整，让模型呈现出真实的工业产品质感，各部件之间的装配关系清晰，可直接用于制动系统结构演示、工作原理教学以及后续的工程设计参考，完整还原了双回路液压制动上泵的结构特点与功能逻辑。
