法雷奥汽车离合器总成三维结构设计

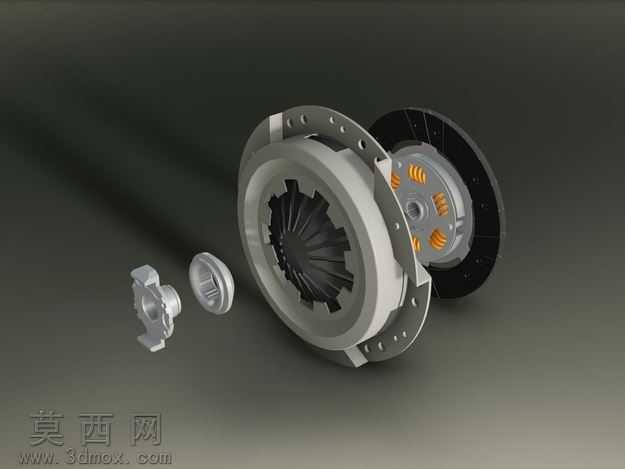

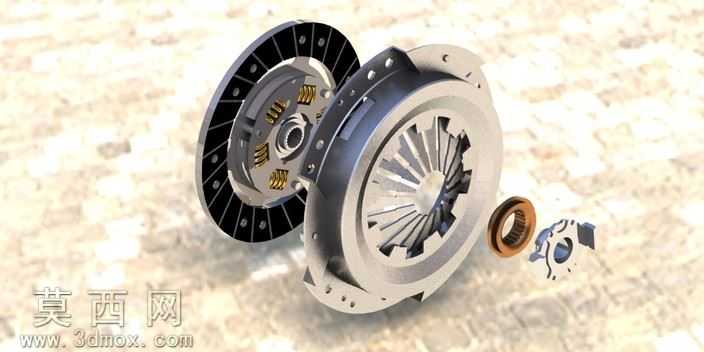

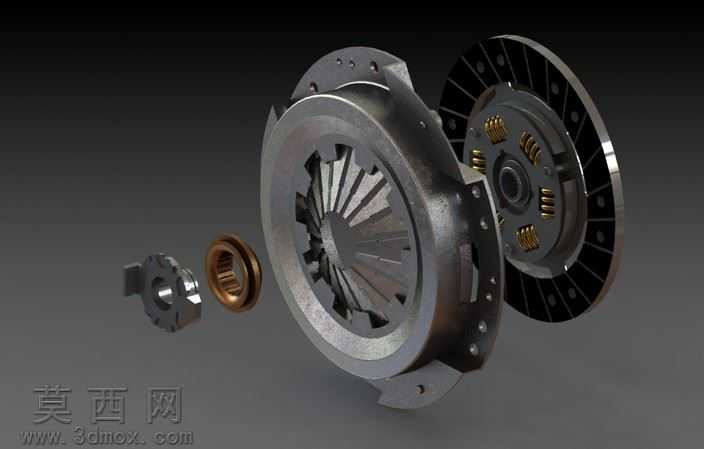

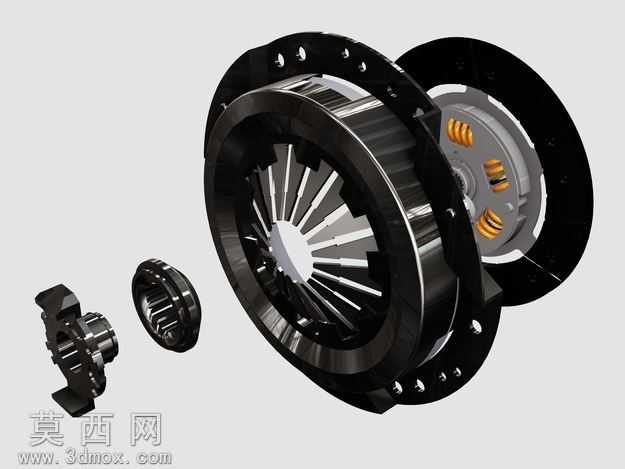

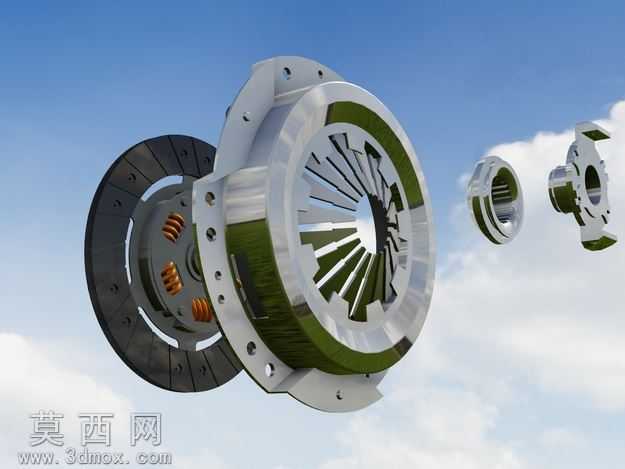

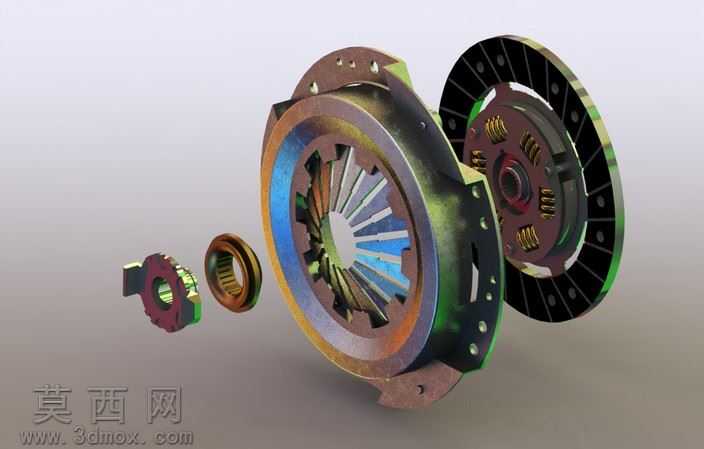

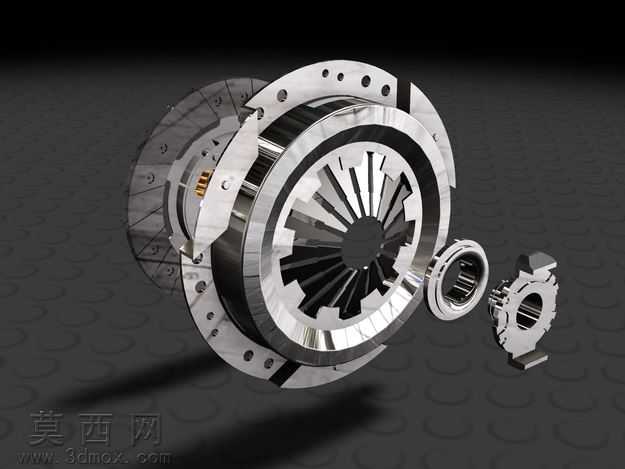

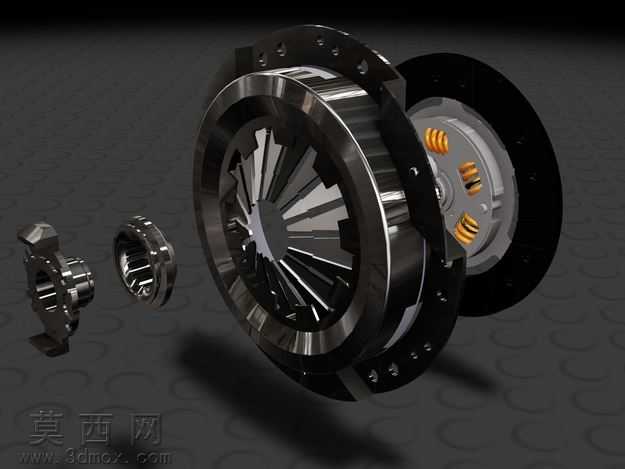

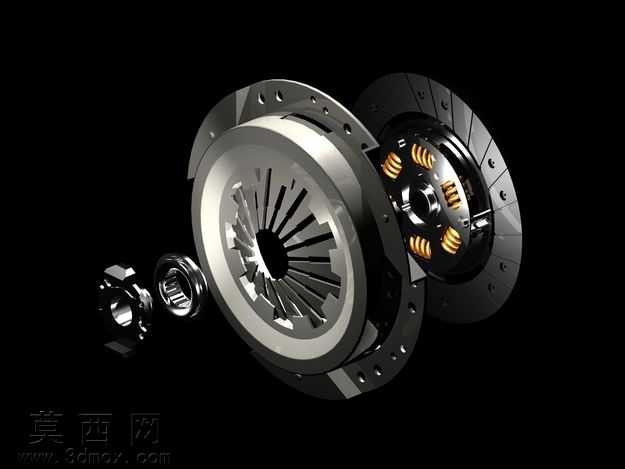

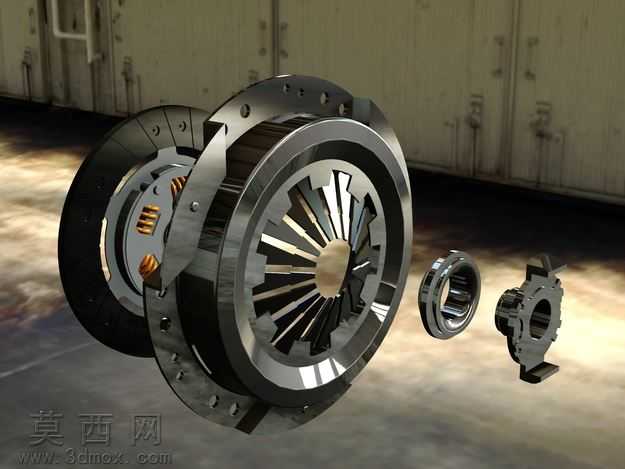

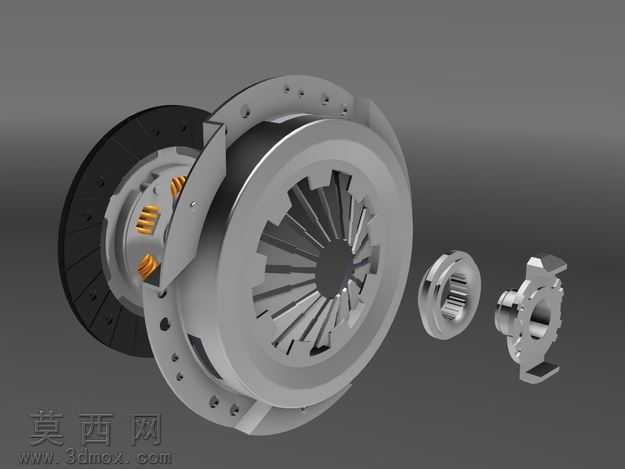

本作品为汽车传动系统核心部件离合器总成的三维建模设计，整体采用自顶向下的参数化建模思路完成，完整还原了膜片弹簧离合器的全部核心结构，包含压盘总成、从动盘总成、分离轴承三个核心模块。建模过程中首先依据离合器实际装配尺寸搭建全局基准坐标系，确定各部件的装配定位基准与配合公差关系，再逐一对单个零件进行特征建模：压盘部分通过旋转特征构建主体轮廓，再通过阵列特征完成安装孔、散热槽的细节刻画，还原压盘的摩擦工作面与安装定位结构；膜片弹簧部分通过草图绘制指状分离指的轮廓曲线，采用钣金特征完成成型建模，精准还原膜片弹簧的弹性结构形态与分离指的均匀排布特征；从动盘部分依次完成摩擦片、从动盘毂、扭转减振弹簧、阻尼片的结构建模，其中扭转减振弹簧采用螺旋扫描特征完成，还原弹簧的螺旋形态与安装定位槽结构，摩擦片表面的沟槽纹理通过拉伸切除特征完成，还原摩擦片的排屑、散热结构细节；分离轴承部分通过旋转、阵列特征完成轴承内外圈、滚动体、保持架的完整结构建模，还原轴承的转动配合结构。材质与渲染阶段，针对不同部件匹配对应材质属性：压盘与金属壳体赋予高反光铸铁材质，调整粗糙度参数还原金属机加工表面的哑光金属质感；膜片弹簧与从动盘毂赋予弹簧钢材质，添加轻微的金属氧化质感提升真实度；摩擦片赋予高粗糙度复合材料材质，还原摩擦衬片的粗糙表面特性；减振弹簧赋予亮面金属材质，与周边部件形成质感区分；分离轴承的滚动体赋予高抛光轴承钢材质，还原轴承滚动面的高光质感。场景搭建采用纯黑背景突出主体结构，通过三点布光方案打亮部件轮廓，在金属表面形成自然的高光反射带，清晰展现各部件的装配关系与结构细节，同时通过爆炸视角的排布方式，将原本装配贴合的压盘、从动盘、分离轴承沿轴向错开排布，直观呈现离合器的内部组成结构，清晰展示动力传递路径上各部件的配合关系，完整还原膜片弹簧离合器接合、分离状态下的结构逻辑，可用于汽车传动结构教学、离合器产品设计参考、装配工艺演示等场景。
