10瓦0.22欧姆带安装座功率电阻三维模型

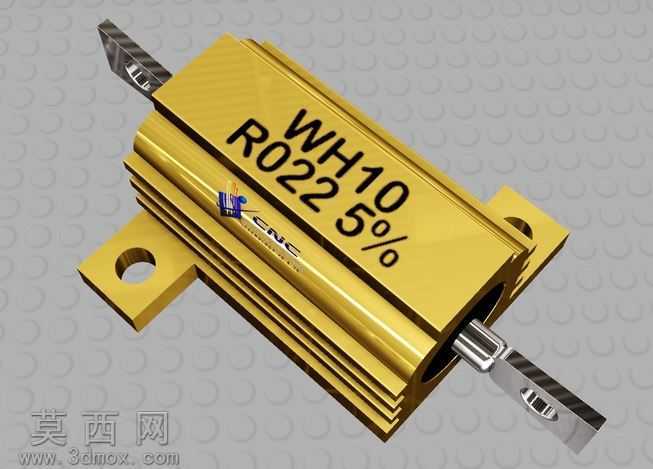

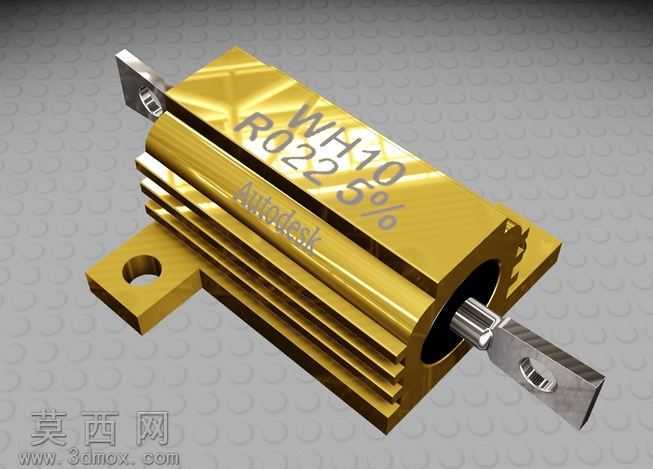

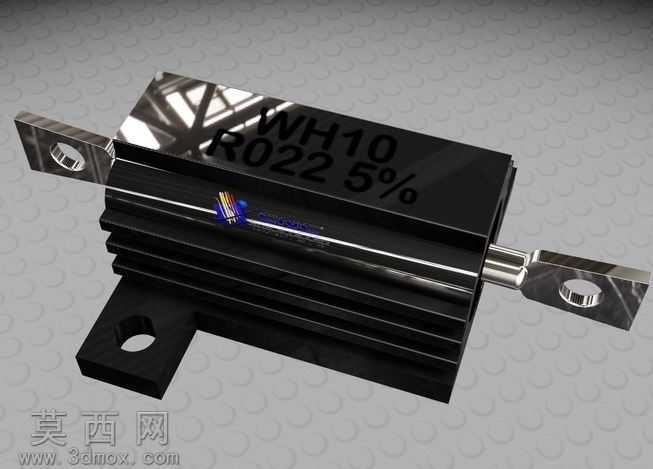

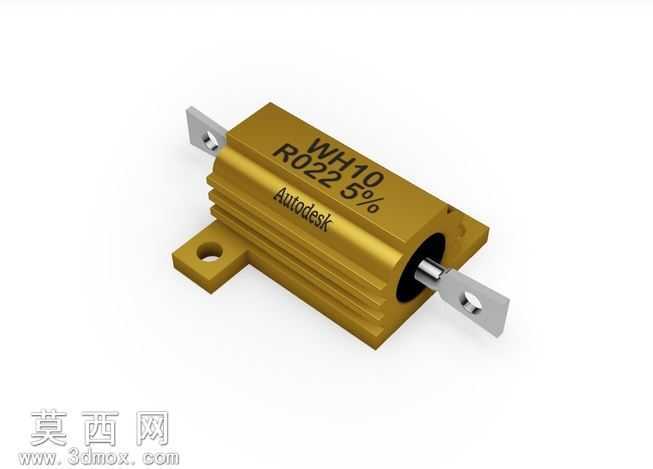

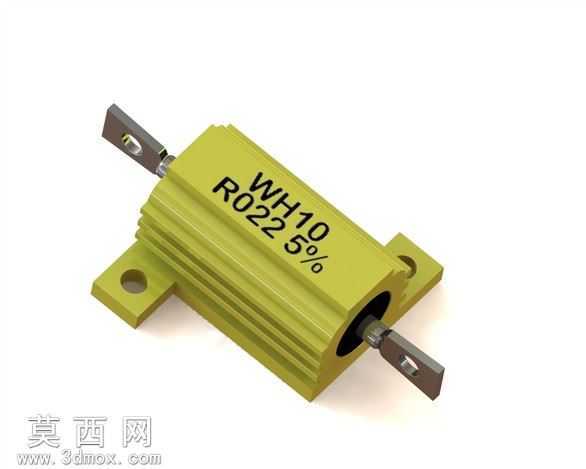

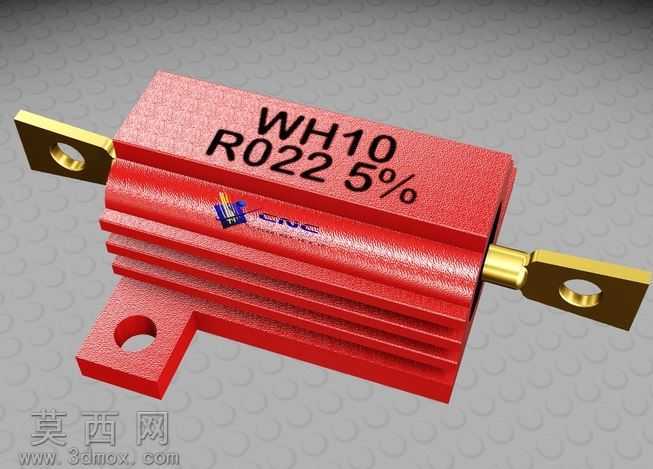

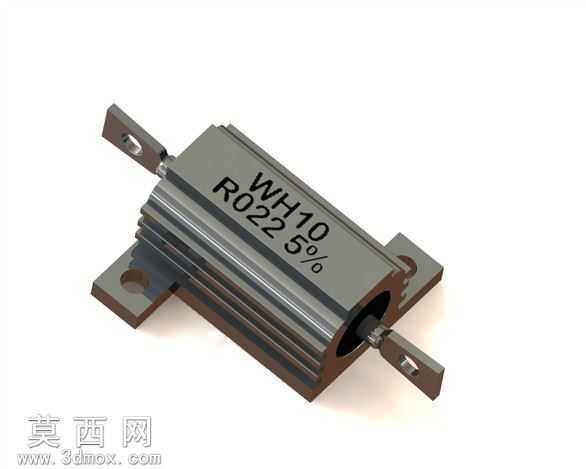

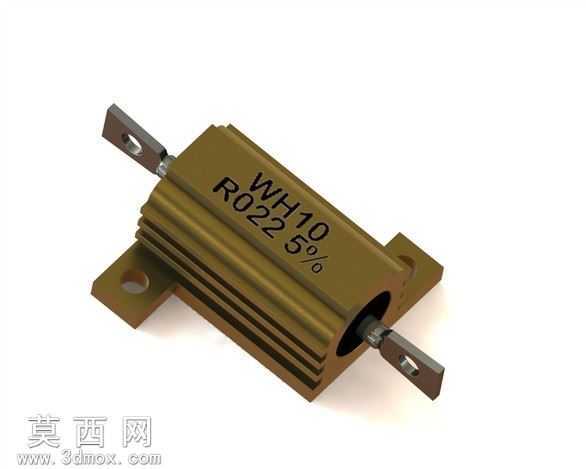

本作品为带安装固定座的铝壳功率电阻三维建模成果，建模过程依托主流三维设计软件完成，整体采用1:1等比例还原实物尺寸，确保各结构部件的装配公差符合实际生产加工的精度要求。建模初期先梳理电阻的整体结构组成，将其拆分为铝质散热外壳、陶瓷绝缘内芯、金属引脚、安装固定支脚四个核心模块，分别进行独立建模后再完成整体装配约束。外壳建模阶段，重点还原外壳表面的平行散热鳍片结构，通过拉伸、阵列特征快速生成等距分布的散热齿，同时对外壳两端的引脚穿出孔做倒角处理，还原实物的工艺细节；外壳表面的参数标识采用包覆特征制作，将电阻的功率、阻值、精度参数精准映射到外壳顶面，还原实物的丝印效果。内芯建模阶段，还原绕线电阻的内部陶瓷基体结构，对两端的金属端盖做压合结构的细节处理，确保端盖与外壳、引脚的配合关系准确。引脚部分采用金属插片式结构，建模时还原插片上的接线固定孔，对插片与端盖的连接位置做圆角过渡，避免尖锐棱角不符合实际工艺。两侧的安装支脚与外壳为一体化压铸结构，建模时还原支脚上的圆形安装通孔，对支脚与外壳主体的连接位置做加强筋结构处理，还原实物的结构强度设计。材质渲染阶段，为铝制外壳赋予金黄色阳极氧化金属材质，调整材质的粗糙度与金属度参数，还原铝壳氧化后的哑光金属质感；金属引脚与端盖赋予镀镍金属材质，呈现略带冷调的银灰色金属光泽；陶瓷内芯赋予高粗糙度的米白色绝缘陶瓷材质，区分不同部件的材质差异。渲染时采用柔和的工作室光源，在散热鳍片的缝隙处形成自然的明暗过渡，突出外壳的散热结构层次，同时通过环境光遮蔽效果强化各部件的装配关系，让整体模型的视觉效果贴近真实实物。设计过程中重点考量了模型的工程实用性，所有安装孔位、引脚尺寸、整体长宽高参数均参考同规格实物的标称尺寸制作，可直接用于电子设备的结构装配验证、电路板布局模拟、产品展示动画制作等场景，模型的结构拆分逻辑清晰，各特征参数可编辑，方便后续根据不同阻值、功率的同系列电阻做参数化调整，大幅提升同类型元件建模的复用效率。
