英寸规格四单元组合式空气冷却器结构模型

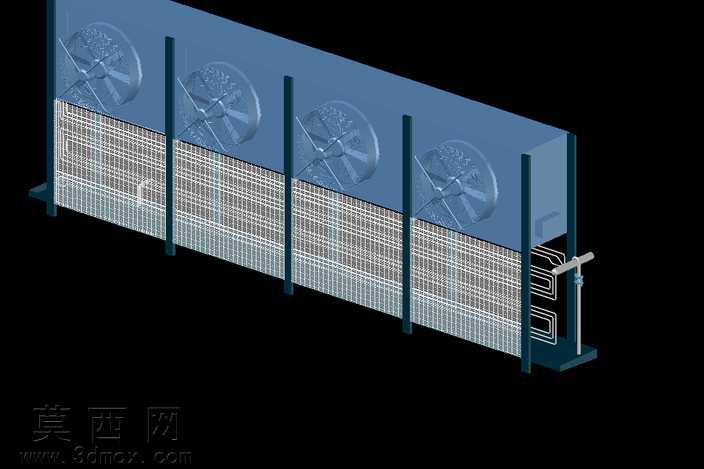

本模型为英寸单位制下的四单元组合式空气冷却器三维设计成果，建模过程严格遵循工业风冷换热设备的设计规范，采用自顶向下的装配设计思路完成整体结构搭建。首先完成核心支撑框架的参数化建模，以等距排布的竖向支撑立柱搭配底部承托底架、顶部封板形成整体承载结构，所有框架构件均采用金属结构材质，在渲染阶段赋予哑光深灰金属漆质感，还原工业设备的厚重金属质感。在每个独立单元的上部区域，精准建模轴流风机组件，包含风机防护网罩、扇叶、驱动电机基座等细节结构，扇叶部分采用半透明工程塑料材质渲染，清晰呈现叶片的曲面弧度与安装角度，四组风机沿框架长度方向等距排布，保证出风覆盖范围与下方换热区域完全匹配。下部换热核心区采用密集网格状换热管束结构建模，通过阵列命令完成数千根换热管的规则排布，管束外部设置规整的金属防护网格，材质赋予银灰色金属拉丝质感，还原换热翅片与管束的真实视觉效果。在设备侧部完整建模介质进出管路系统，包含多组弯折的循环管路、控制阀门、连接法兰等细节结构，管路与管束接口处做了精准的配合约束，还原冷却介质的流通路径。整体模型装配层级清晰，各部件之间无干涉问题，所有结构尺寸均采用英寸单位进行参数化定义，可直接适配英制标准的工程设计场景。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方投射凸显结构轮廓，辅助光源补充暗部细节，背景采用纯黑底色突出设备主体，通过材质参数的精细调整，区分金属框架、塑料扇叶、金属换热管束、管路阀门等不同部件的质感差异，让模型整体视觉效果贴近真实工业设备的实物状态，完整呈现组合式空气冷却器的结构组成与布局逻辑，可用于换热设备的结构展示、方案评审以及相关教学演示场景。
