管壳式折流板水氮换热设备三维结构

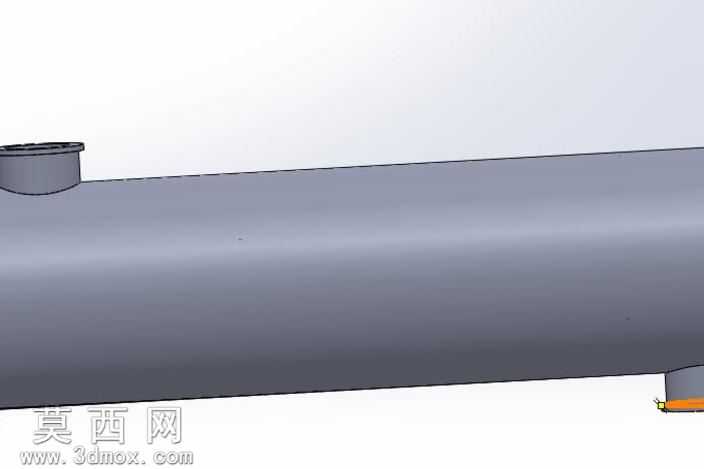

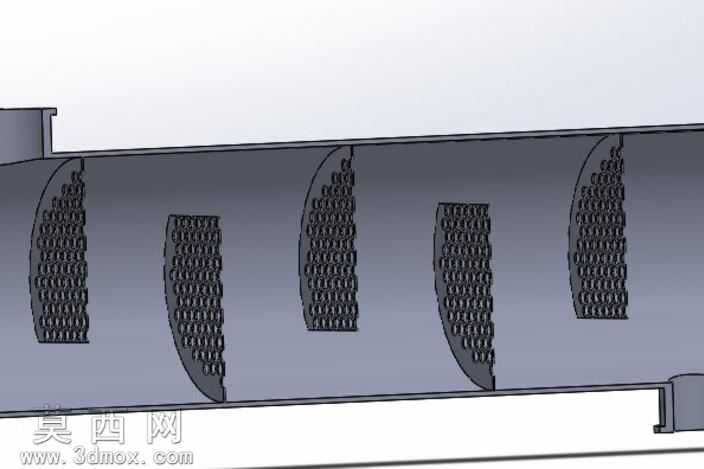

本作品为管壳式换热器三维建模成果，采用SolidWorks完成全参数化建模设计，建模过程严格遵循换热设备设计规范，围绕水-氮气两相介质换热工况开展结构搭建。模型完整还原了管壳式换热器的核心内部构造，壳程内部等距排布五组弓形折流板，折流板采用半圆弧切边结构，板体上规则排布密集的换热管穿装孔位，所有孔位同轴度公差控制在合理范围内，保证换热管装配后无错位干涉。建模时对壳体筒体、两端管板、折流板、换热管束分别进行独立特征建模，筒体采用薄壁拉伸特征生成，壁厚均匀一致；折流板通过草图绘制弓形轮廓后拉伸成型，再通过阵列特征完成所有管孔的批量排布，保证孔位间距、排布密度完全匹配换热设计要求；换热管束采用扫描特征生成，沿筒体轴向贯穿所有折流板与两端管板，管束与管板的连接位置做了贴合约束，还原实际装配的密封贴合状态。渲染阶段采用金属哑光材质赋予壳体与折流板部件，还原碳钢设备的真实质感，换热管采用亮面金属材质区分，通过剖面视角展示内部结构，清晰呈现折流板对壳程介质的导流走向，直观体现设备的换热路径设计。设计过程中结合给定的工况参数开展结构匹配，针对水流量0.1、氮气流量0.068、筒体长度2.8m的设计条件，调整折流板间距与切边高度，保证壳程介质在折流板导流作用下形成错流流动，延长介质在壳程的停留时间，提升换热效率。建模过程中对所有装配部件添加了同轴、重合等装配约束，整体模型无干涉、无冗余特征，各部件结构尺寸比例协调，既可以用于换热原理的可视化展示，也可作为同类型换热设备结构设计的参考模板，帮助设计人员直观理解管壳式换热器的内部构造与折流板的导流作用，为后续的换热性能仿真、结构优化提供基础三维模型支撑。
