工业设备用异形连接固定支架结构

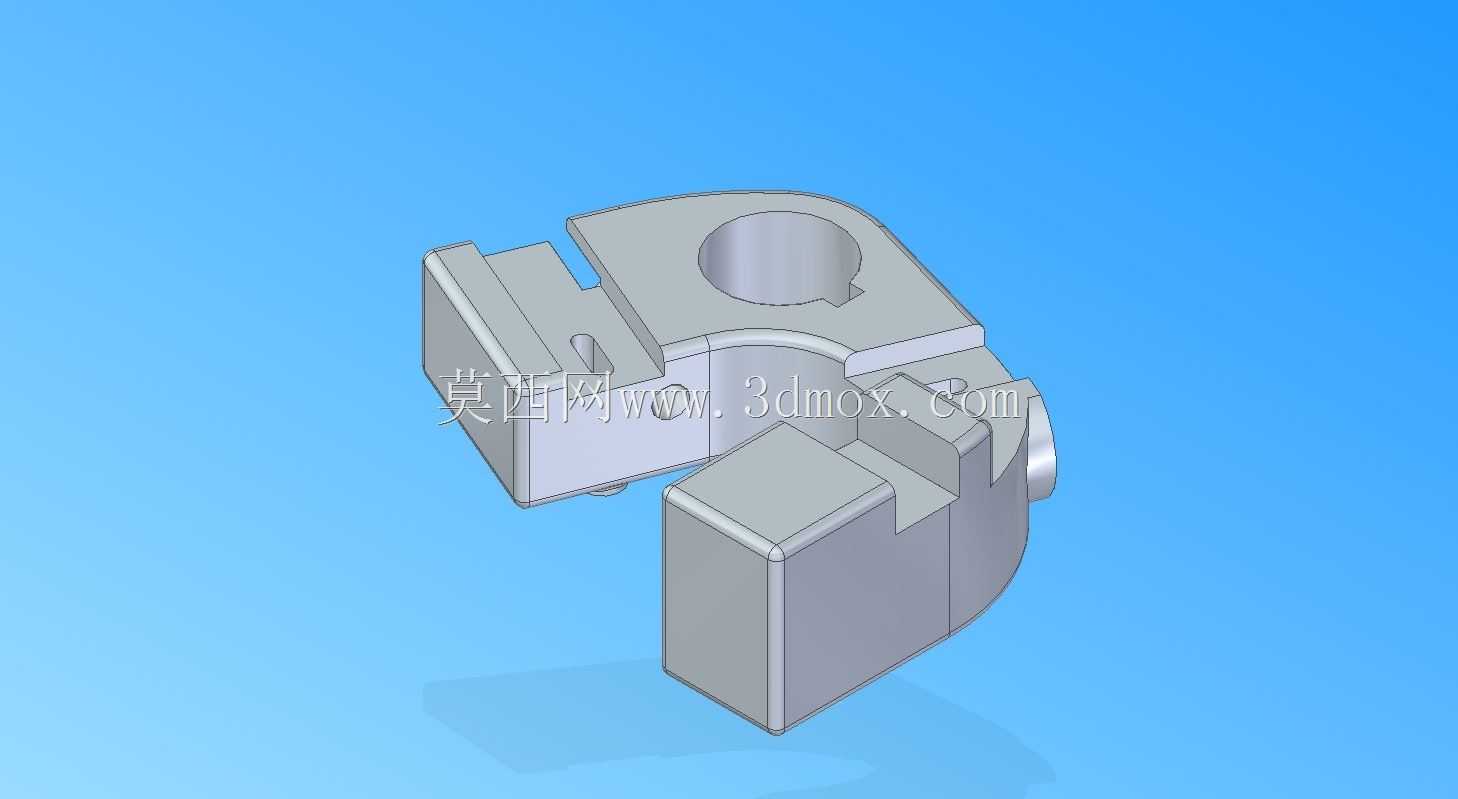

　　这款异形连接固定构件，主要应用在非标自动化生产线的型材拼接、工装夹具的模块组合场景中，作为多方向杆件的交汇连接载体使用，能够同时承接三个垂直方向的载荷传递，替代传统的多件拼接角码，减少装配环节的累计误差。从结构设计来看，构件主体采用一体化铸造成型后做机加工处理，上部开设的带沉台通孔用于穿装锁紧螺栓，可实现与垂直方向杆件的无凸起固定，避免螺栓头外露干涉周边运动部件；两个呈90度分布的方形插接槽，槽内壁预留有0.1mm的装配公差带，能够与标准截面的方形杆件实现过渡配合，插接到位后可通过侧面的顶丝孔完成锁紧，无需额外焊接即可实现刚性连接。设计过程中重点考量了应力集中问题，所有转角位置均做了R2-R3的圆角过渡，

　　避免在交变载荷作用下出现应力开裂，构件的弧形过渡侧壁在不增加整体壁厚的前提下，提升了两个插接槽交汇处的结构强度，经受力模拟验证，可承受单方向最大800N的静载荷而不发生塑性变形。安装边界方面，构件整体占用空间紧凑，三个方向的安装接口中心距控制在15.49mm的基准尺寸上，适配小规格的轻型工业铝型材或方形钢制杆件，安装时无需对配套杆件做额外的裁切改型，直接插接锁紧即可完成组装，大幅缩短现场装配的工时。在实际产线应用中，这类构件常被用在小型物料分拣线的护栏支架、检测设备的传感器安装架、电子组装线的工装挂架等位置，相比传统的直角连接件，它能够实现三个方向的同步连接，减少了连接节点的零件数量，同时一体化的结构也降低了节点松动的概率，

　　长期运行下的结构稳定性更优。建模过程中对所有配合面的尺寸公差做了明确标注，插接槽的内壁粗糙度要求控制在Ra3.2以内，保证杆件插接时的顺畅度，上部的螺栓孔同轴度公差控制在0.05mm以内，避免锁紧时出现螺栓偏载的问题。
