带法兰接口弯管式流体转接构件

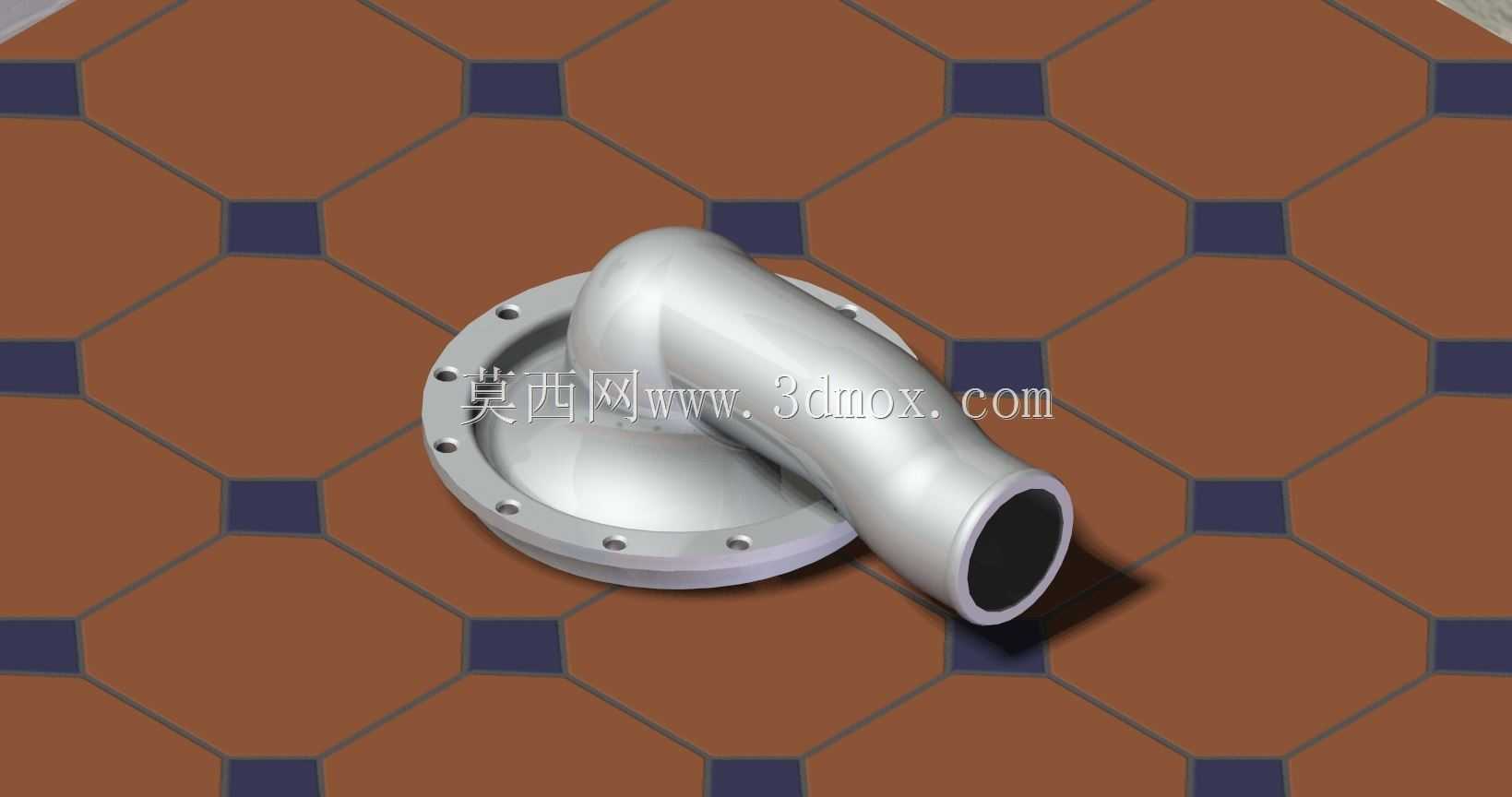

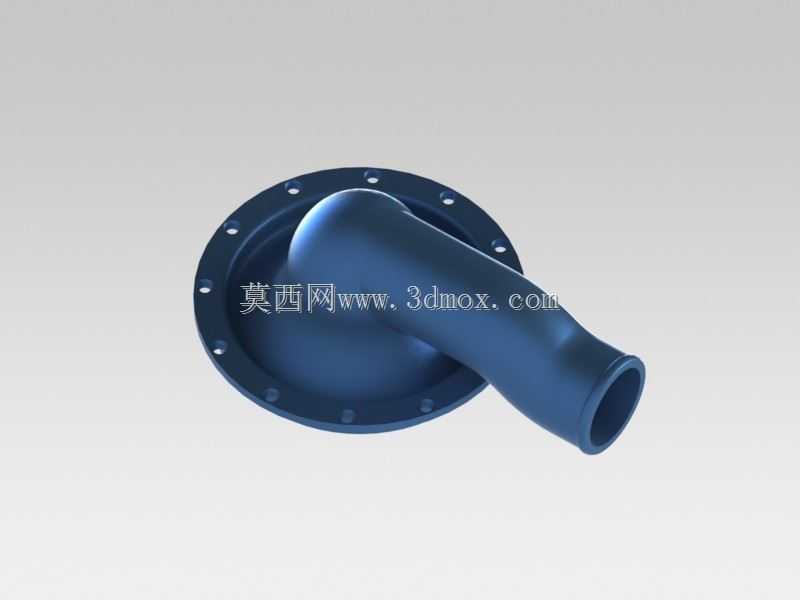

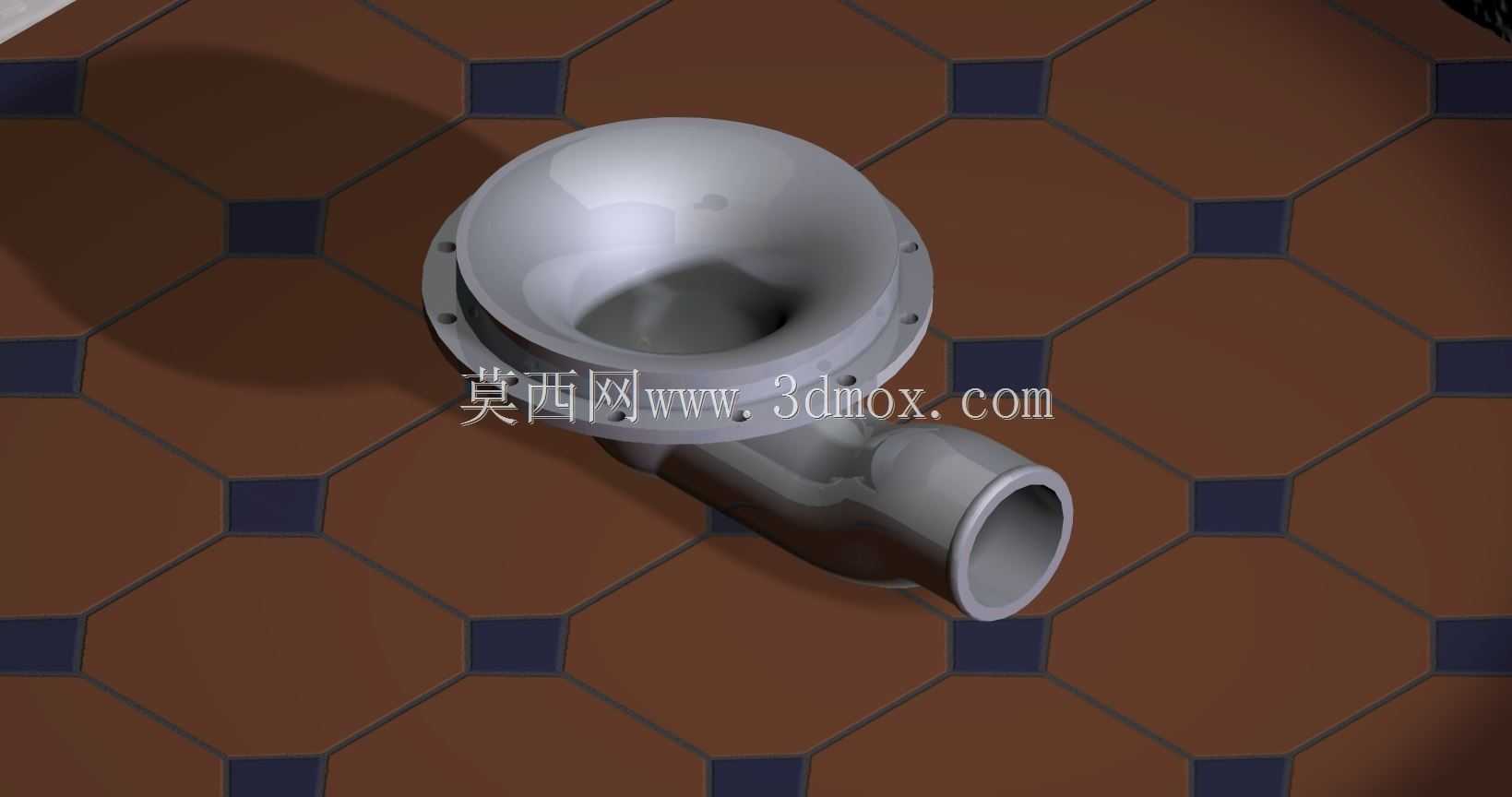

　　这类带法兰的弯管转接构件，常应用在流体输送管网、液压动力回路、化工介质输送管线的转角位置，用来改变管路走向，同时实现不同通径、不同连接形式管路之间的平顺衔接，避免管路硬折造成的流阻激增、介质紊流问题。从结构设计来看，构件一端采用标准圆形法兰盘结构，法兰盘上沿圆周均匀分布螺栓过孔，安装时可通过螺栓组与对应法兰端面对接，配合密封垫片实现端面静密封，能承受常规管路工况下的内压载荷，法兰端面的平面度、螺栓孔的位置度都经过公差匹配，保证现场安装时无需额外修配即可对位锁紧。另一端为光滑圆柱管口，可适配插接式软管、快装接头或者焊接对接的管路，管口边缘做了倒钝处理，既避免安装时割伤密封件，也能减少介质流入时的局部阻力。

　　弯管段采用大曲率半径的圆弧过渡设计，没有直角弯折结构，介质在流经转角时可以顺着管壁平滑转向，相比直角弯头能降低30%左右的局部流阻，同时减少介质中固体颗粒对管壁的冲蚀磨损，延长构件使用寿命。设计过程中，管壁厚度根据常规工况的承压需求做了等强度匹配，法兰盘与弯管主体的衔接位置做了圆弧过渡加强，避免应力集中造成的焊缝开裂或者结构断裂，整个构件的外形轮廓没有突兀的凸起结构，安装后不会与周边管路、支架产生干涉，法兰端的安装边界以法兰盘外圆为最大径向尺寸，弯管伸出端的长度经过测算，能保证对接管路时留有足够的操作空间，无需额外调整周边管线位置即可完成装配。在实际使用场景中，这类构件既可以用在净水处理设备的管路转角，也能适配小型液压站的油路转向，

　　还可用于通风除尘系统的风道转接，不同工况下只需匹配对应材质的密封件即可满足使用要求，结构的通用性较强，建模过程中对法兰螺栓孔的分度圆直径、管口通径、弯管曲率半径都做了参数化处理，方便后续根据不同的管路参数调整尺寸，快速衍生出适配不同通径、不同压力等级的同系列构件。
