乐高类弧形多接口拼插连接结构件

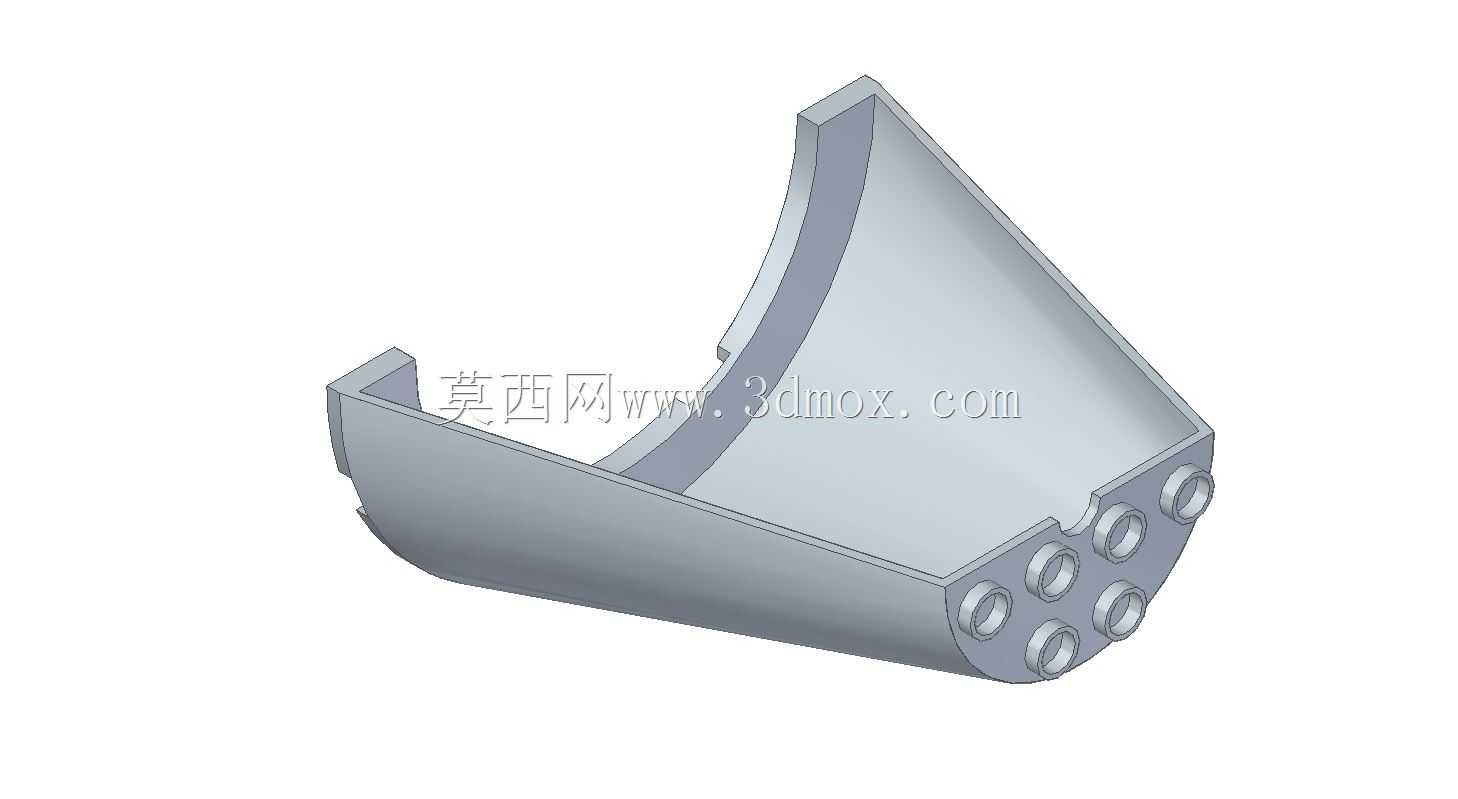

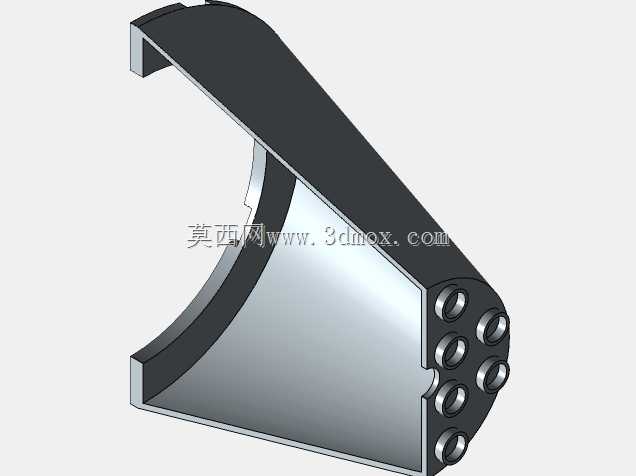

　　该弧形拼插结构件主要面向积木拼装场景，可作为创意拼搭、教具模型搭建、工业原型快速验证的基础连接单元，适配标准拼插积木的接口规格，能够在曲面造型搭建中替代传统直边连接件，填补弧形过渡段的拼搭空白。从结构设计来看，零件整体采用大弧度曲面构型，曲面壁厚均匀控制在1.8mm，既保证拼搭后的结构强度，又避免注塑成型时出现缩痕、翘曲等工艺缺陷；零件一端设置7个标准圆柱凸点接口，凸点直径4.8mm、高度1.7mm，凸点间距严格匹配通用拼插积木的8mm基准模数，可与同规格积木的凹孔实现过盈配合，插拔力控制在15-20N区间，兼顾拼接牢固度与拆卸便利性。零件的弧形段内侧设置两条平行的加强筋，筋厚1.2mm，沿曲面弧度方向延伸，

　　在不增加整体壁厚的前提下提升曲面的抗形变能力，避免多次插拔后出现弧形段开裂、接口错位的问题。安装边界方面，零件整体弧长对应90度转角，两端直边段长度均为12mm，凸点端的整体宽度为32mm，可直接用于直角转角的曲面过渡搭建，无需额外搭配多个直边零件做切角拼接，能够大幅减少曲面造型搭建时的零件用量，同时提升拼搭完成面的顺滑度。在实际应用中，该类零件可用于搭建建筑模型的弧形檐口、车辆模型的轮拱曲面、机械臂模型的关节过渡段，也可作为工业设计前期草模的快速连接构件，通过标准接口快速组合出不同曲率的曲面构型，验证外观造型的可行性。设计过程中优先考虑了拼搭的容错性，凸点根部设置0.2mm的圆角过渡，降低插拔时的应力集中，同时零件所有外边缘均做0.3mm的倒角处理，避免锐边划伤，适配教具类产品的安全要求。
