对开式长筒传动设备防护壳体结构

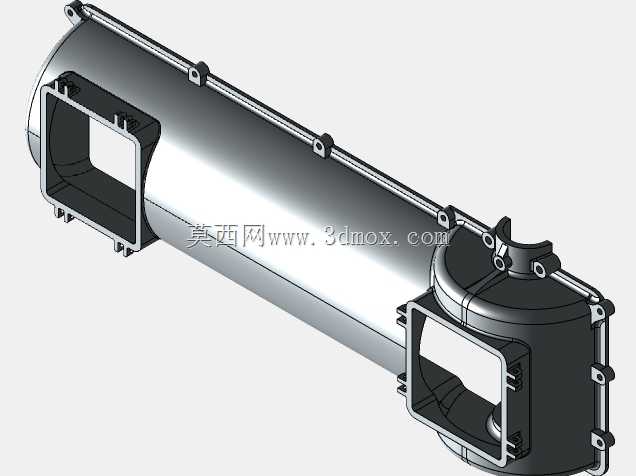

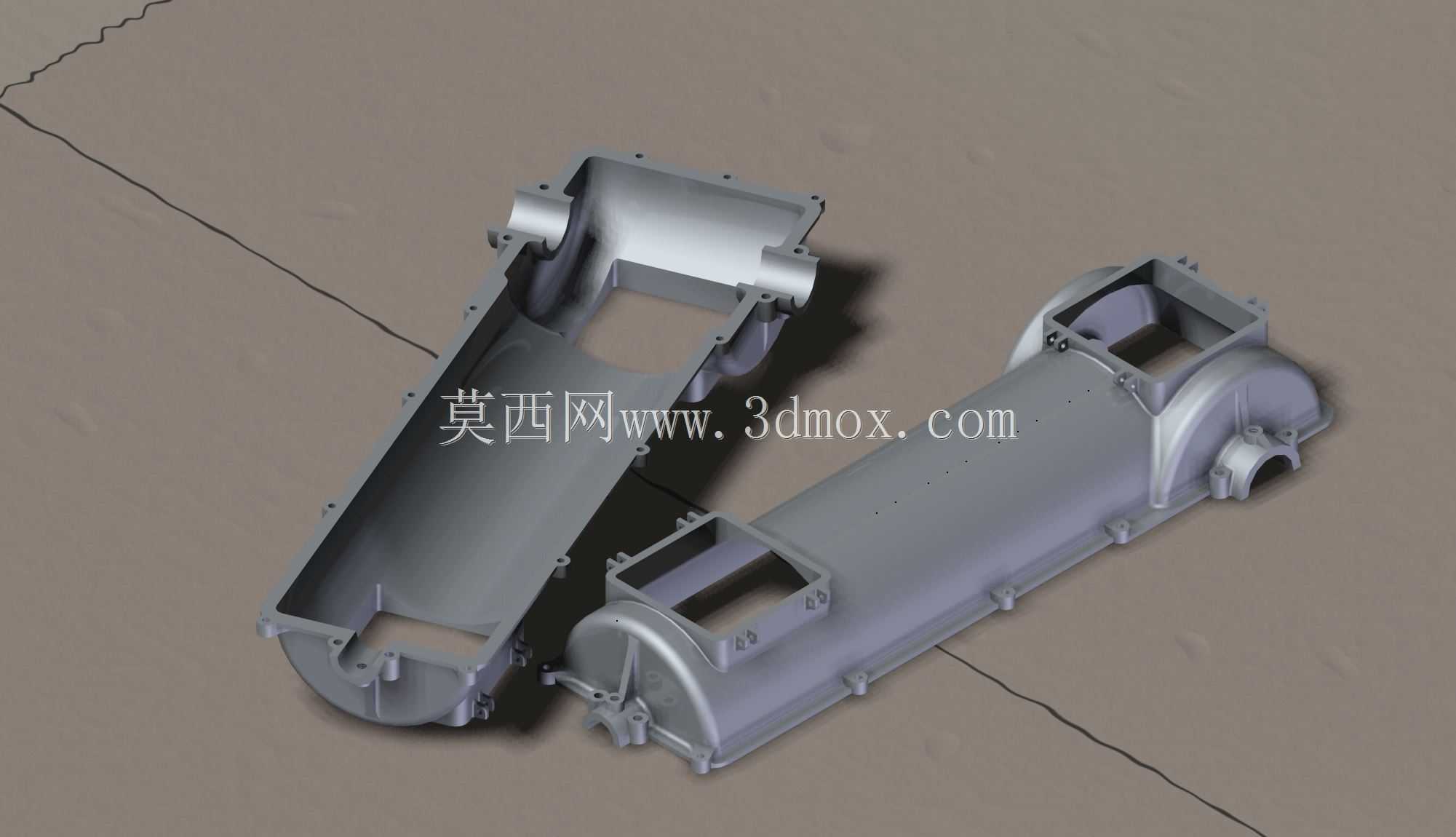

　　这类对开式长筒壳体常见于长轴类传动组件的防护场景，多用于输送设备、纺织机械、小型动力传输线的外置防护结构，核心作用是包覆内部的传动轴、轴承组以及传动连接件，隔绝外部粉尘、切削碎屑、溅落液体对内部传动件的侵蚀，同时避免运转过程中外露部件剐蹭操作人员，兼具防护与结构支撑的双重作用。从结构设计来看，采用上下（或前后）对开的分瓣式结构，完全围绕内部长轴组件的装配逻辑设计，拆分后的两个半壳分别预留了轴承安装位的凸起腔体，对应两端传动件的伸出位置做了开孔与法兰连接边，壳体侧壁分布的多个凸台是安装固定座的位置，既可以通过这些点位将整个壳体固定在设备机架上，也能在对应位置加装观察窗、注油嘴等附属配件。设计时首先要匹配内部传动组件的最大回转半径，

　　壳体内腔与内部运动件的间隙控制在3-5mm区间，既避免运转过程中部件剐蹭壳体内壁，也不会因间隙过大导致整体结构冗余、占用过多安装空间。两端的轴承位腔体需要和壳体主体保持较高的同轴度，对开结合面做了止口结构，装配时两个半壳通过止口定位，不需要额外调整就能保证两端轴承位的同轴度公差，降低现场装配的调试难度。壳体侧面预留的方形开口是检修口位置，日常维护时不需要拆开整个壳体，只需要打开检修口盖板就能检查内部传动件的磨损情况、补充润滑脂，大幅降低后期运维的工作量。安装边界方面，这类壳体的固定点位沿轴向均匀分布，每个固定点都做了加厚凸台，避免螺栓锁紧时壳体出现变形，两端的连接法兰可以对接动力输入端和负载输出端的连接座，

　　法兰面的密封槽可以加装密封条，满足有防尘、防溅要求的使用场景。壳体的壁厚根据整体长度做了差异化设计，两端轴承位、固定凸台位置做了局部加厚，中间长筒段在保证结构刚性的前提下适当减薄，平衡整体重量与结构强度，避免设备运行过程中壳体出现共振异响。
