海上油轮添加剂充放电注射系统设计

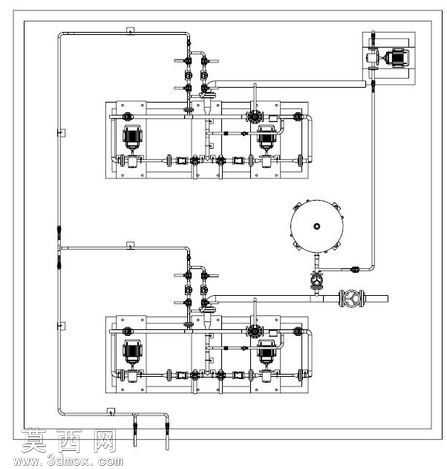

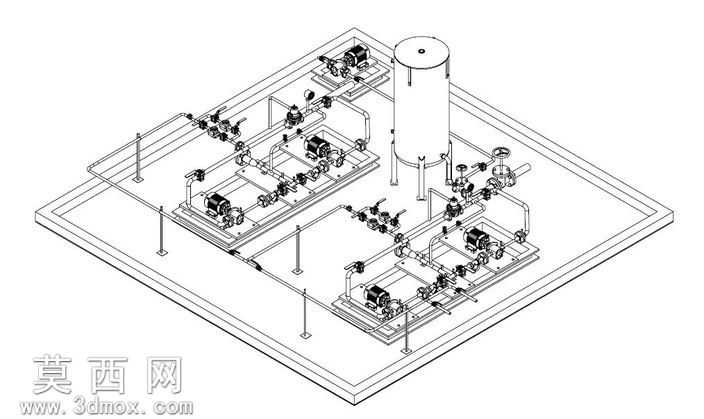

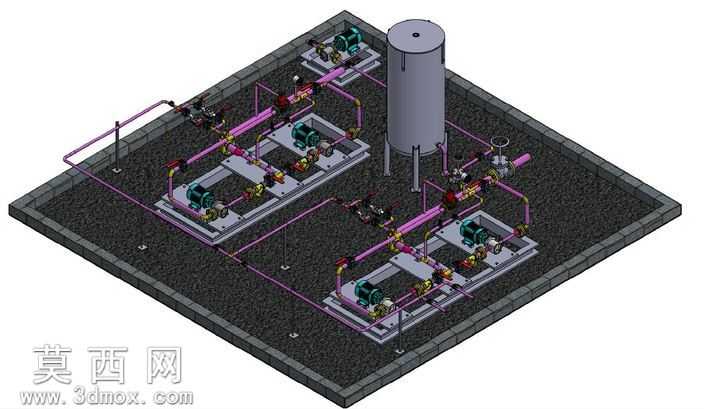

本套海上油轮添加剂注射系统采用三维参数化建模方式完成整体设计，建模过程中严格遵循船舶流体输送系统的设计规范，对整套装置的所有部件进行1:1等比例还原。首先完成基座平台的建模，采用型钢焊接框架结构作为整套系统的承载基础，平台表面预留了所有设备的安装定位孔位，兼顾海上作业场景下的抗振、防腐蚀安装需求。核心立式储液罐体建模时，完整还原了罐体的封头、支腿、液位接口、进出料管口、人孔等结构细节，罐体壁厚、管口方位均按照船用储运设备的标准参数设置，材质配置上罐体采用船用不锈钢材质，表面做哑光钝化处理，适配海洋高盐雾的作业环境。围绕罐体布局的多组泵组单元，逐一还原了泵体、驱动电机、进出口阀门、减震底座的结构，泵组采用冗余对称布局，保障充放电作业过程中流体输送的稳定性，同时预留了备用泵位方便后期维护替换。整套管路系统建模时，严格按照流体输送的工艺流程规划走向，完整还原了管道、弯头、三通、法兰、手动阀门、止回阀、流量计、压力传感器等所有管路附件，管路排布兼顾操作空间与流程顺畅性，避免出现积液、气阻的管路死角，管道材质根据输送介质特性配置，不同功能管路采用差异化的材质颜色标识，方便现场操作人员识别区分。设计过程中充分考虑海上油轮的作业特性，整套系统的布局紧凑合理，在有限的安装空间内实现添加剂的存储、充注、输送、放电全流程功能，所有运动部件、操作部件均预留了足够的操作维护空间，同时对整套系统的重量分布做了优化，避免出现局部载荷过大影响船体结构的问题。建模完成后通过干涉检查功能验证了所有部件之间无装配冲突，管路连接无错位，可直接用于生产加工的图纸导出，也可用于作业人员的操作培训演示，整套模型结构完整，细节丰富，完整复现了船用添加剂注射系统的全部功能结构。
