分体式机械阀座组合结构设计

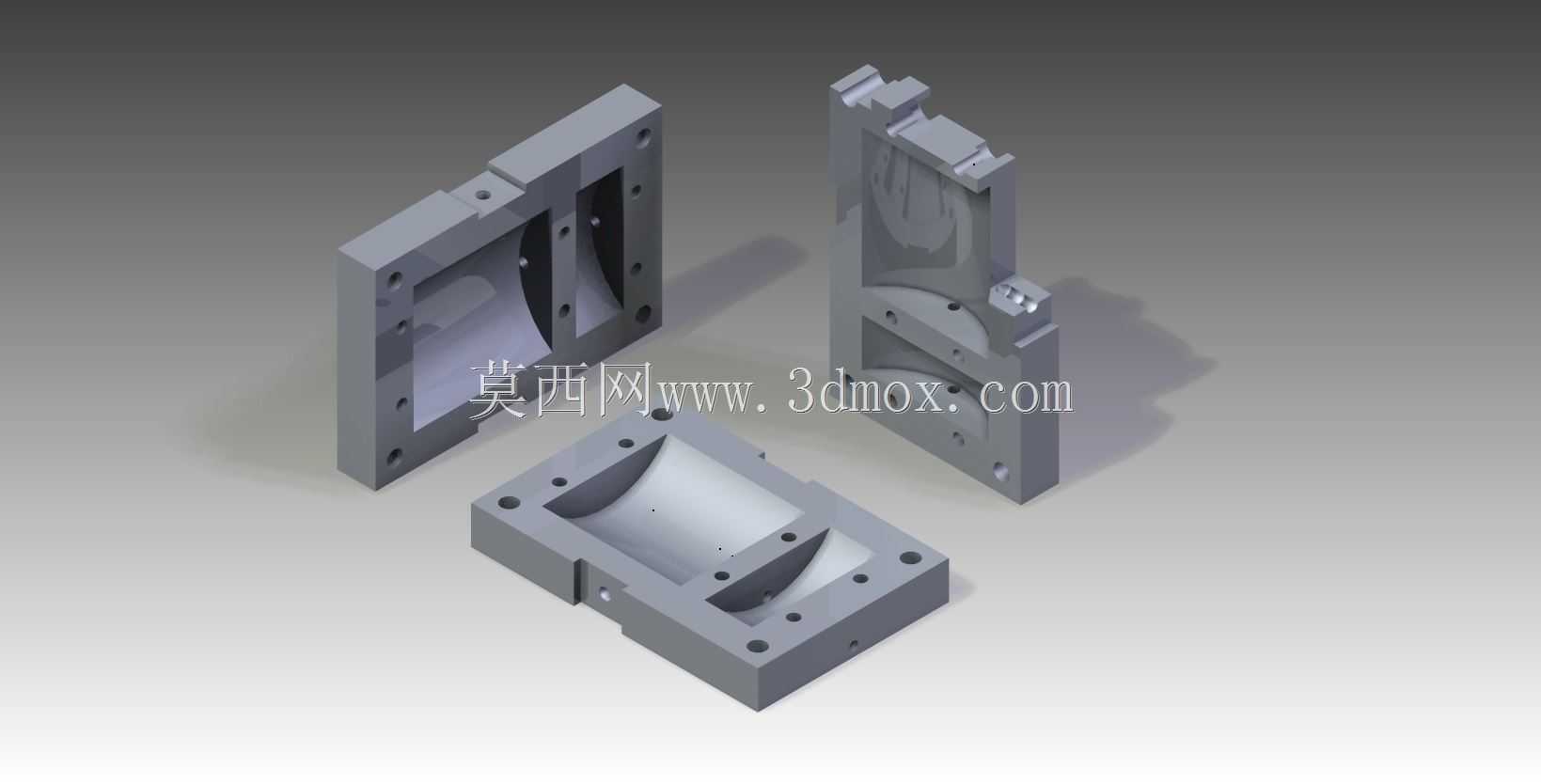

　　这套分体组合式阀座结构，常见于流体控制类设备的阀组集成段，主要承担介质流道的承载、阀芯配合密封以及阀组模块拼接的功能，在化工流体输送、小型液压动力单元、实验室气路控制终端这类需要紧凑阀组布局的场景中应用较多。从结构拆分来看，整套构件分为三个独立加工单元，分别对应阀组的侧装端盖、中部腔体基座、上装阀块安装段，三个单元通过端面的定位止口与周向布置的安装孔实现拼接，拼接面预留了密封槽的加工余量，装配时可嵌入O型圈实现端面静密封，避免介质从拼接缝隙泄漏。设计时优先考虑了加工工艺性，三个拆分单元均采用规则的矩形基体，所有安装孔均为垂直于端面的直孔，没有斜孔或者深腔交叉孔，普通三轴加工中心即可完成全工序加工，不需要定制特殊工装，

　　能有效降低单件加工成本。中部腔体基座的内流道采用圆弧过渡设计，没有直角拐角，一方面可以减少介质在腔体内的流动阻力，降低流道压损，另一方面也能避免介质中的固体杂质在拐角处沉积，长期使用后不会出现流道堵塞的问题。侧装端盖的内侧设计有与阀芯配合的弧形定位面，加工时需要保证弧形面的轮廓度与表面粗糙度，确保阀芯运动时的配合精度，减少阀芯动作的卡滞风险。上装阀块安装段预留了电磁阀或者手动阀芯的安装接口，接口的安装孔位采用行业通用的阀板安装尺寸，可以直接匹配标准规格的电磁换向阀、手动调节阀等元件，不需要额外加工转接板。安装边界方面，整套结构拼接完成后整体为矩形块体，所有安装孔均布置在基体的外侧凸缘上，安装时不需要在基体内部开设贯穿的长螺栓孔，

　　可通过外侧的安装孔直接固定在阀组安装面板上，周边预留的操作空间仅需满足螺栓拆装的扳手空间即可，不需要额外预留大尺寸的维护操作空间，适合在紧凑的设备腔体内布置。三个拆分单元的配合止口采用H7/h6的间隙配合公差，装配时可以快速定位，不需要反复调整对齐位置，能有效提升阀组的装配效率。
