小型壁挂式防盗保险箱结构设计

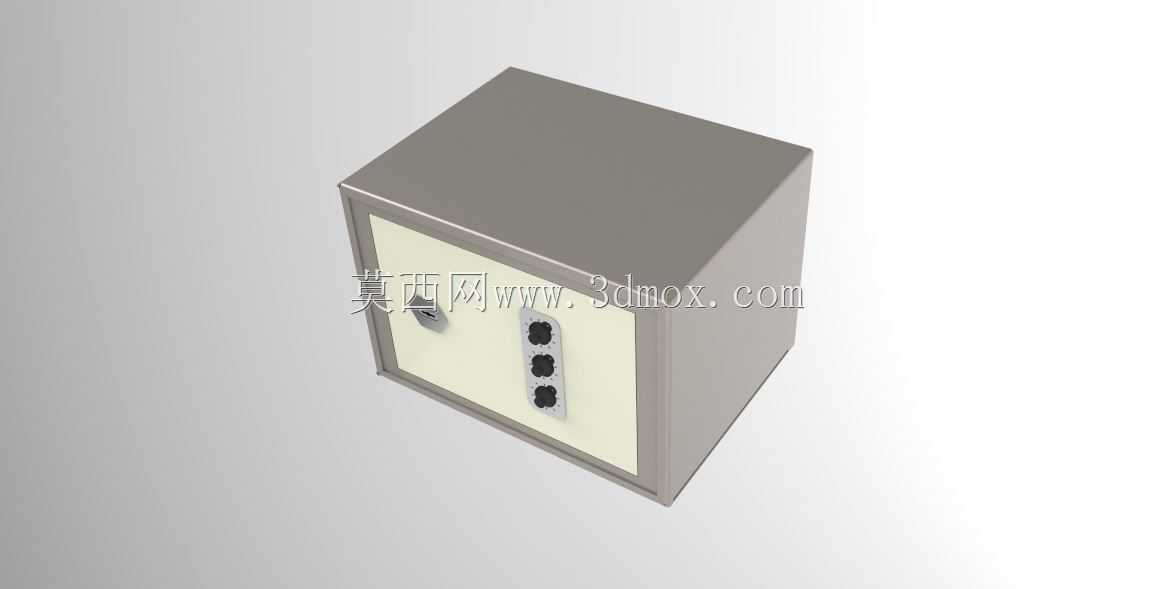

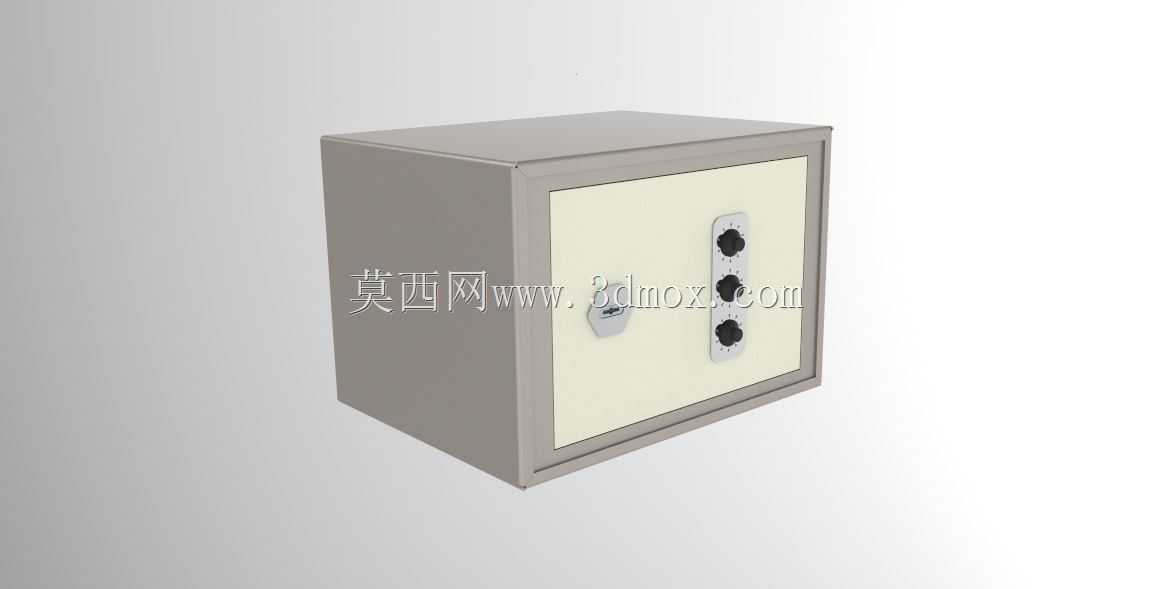

　　日常办公与居家场景中，贵重物品、重要文档、涉密小件物料的防盗存储始终是刚性需求，这款壁挂式保险箱的三维结构设计，正是围绕小空间嵌入式安装的安防存储需求展开。从实际使用场景来看，这类箱体常被安装在办公室墙面隐蔽处、家庭衣柜内嵌区域、酒店客房隐蔽墙体位置，既不占用地面摆放空间，又能借助墙体安装结构提升整体防撬性能，避免整体被挪移盗取的风险。设计阶段首先明确了安装边界尺寸，整体外轮廓控制在250mm高度、370mm深度、280mm宽度范围内，这个尺寸区间刚好适配常规民用建筑墙面的预留暗装槽位，也能匹配多数成品衣柜的内嵌储物格尺寸，安装时不需要对墙体或柜体做大规模裁切改造，降低现场施工的难度。箱体主体采用弯折成型的金属板材拼接结构，

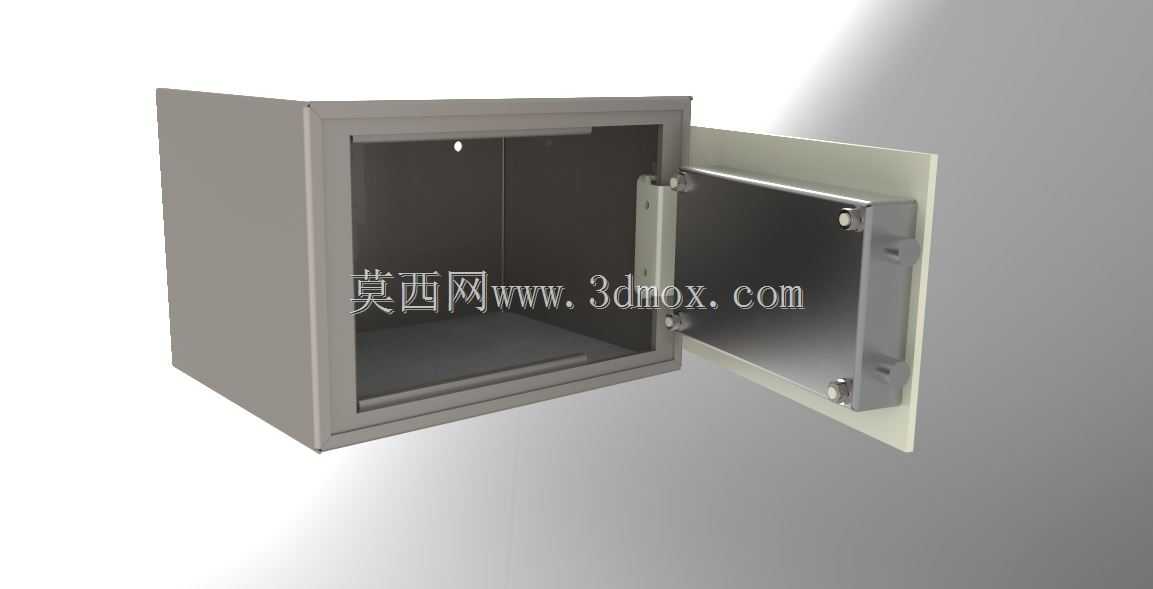

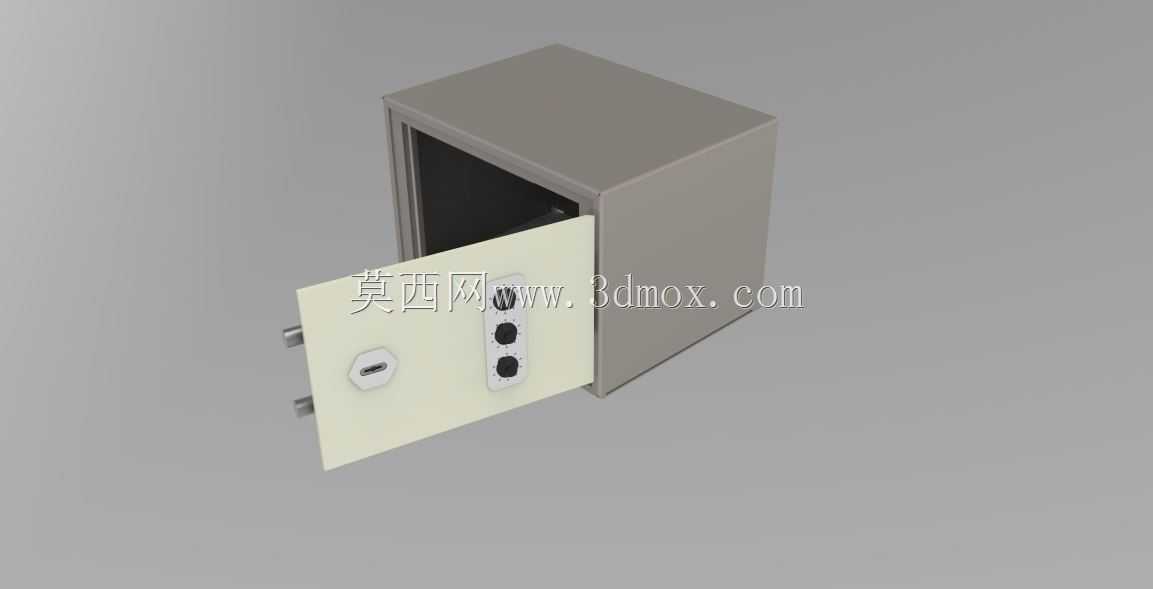

　　所有拼接边都做了折边咬合加焊接的处理，避免外部直接通过拼接缝隙撬动箱体，门板与箱体的配合间隙控制在极小范围内，防止撬棍插入缝隙施力。锁具区域集成了机械密码锁与应急锁孔的组合结构，密码转盘做了内嵌式设计，避免外凸结构被暴力破坏，门板内侧设置了多道锁舌联动结构，关门后锁舌同步伸出卡入箱体侧边的锁孔位，相比单锁舌结构防撬能力提升明显。设计过程中特意将箱体背部预留了壁挂安装的固定孔位，孔位位置做了局部加厚处理，安装时通过膨胀螺栓直接与墙体结构连接，固定点的受力强度经过校核，能承受整体满载状态下的长期载荷，不会出现脱落风险。门板与箱体的铰接位置采用隐藏式铰链结构，铰链完全藏在箱体内部，外部无法直接接触到铰接部件，避免从铰链侧破坏开启箱体。

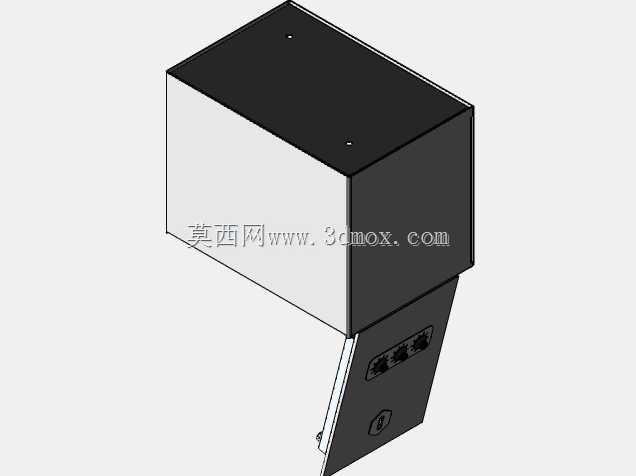

　　内部储物空间做了平整化处理，没有多余的凸起结构，能最大化利用内部容积存放文件、小件贵重物品，箱体内部边缘做了钝化处理，避免取放物品时划伤手部。从结构建模的角度来看，这款模型完整还原了板材弯折的工艺圆角、锁具的装配位置、安装孔位的精确尺寸，能直接用于钣金加工的工艺拆解，也能作为安防类存储产品设计的参考原型，帮助结构设计师快速调整尺寸适配不同的安装场景需求。
