卧式罐式搅拌混合槽结构设计

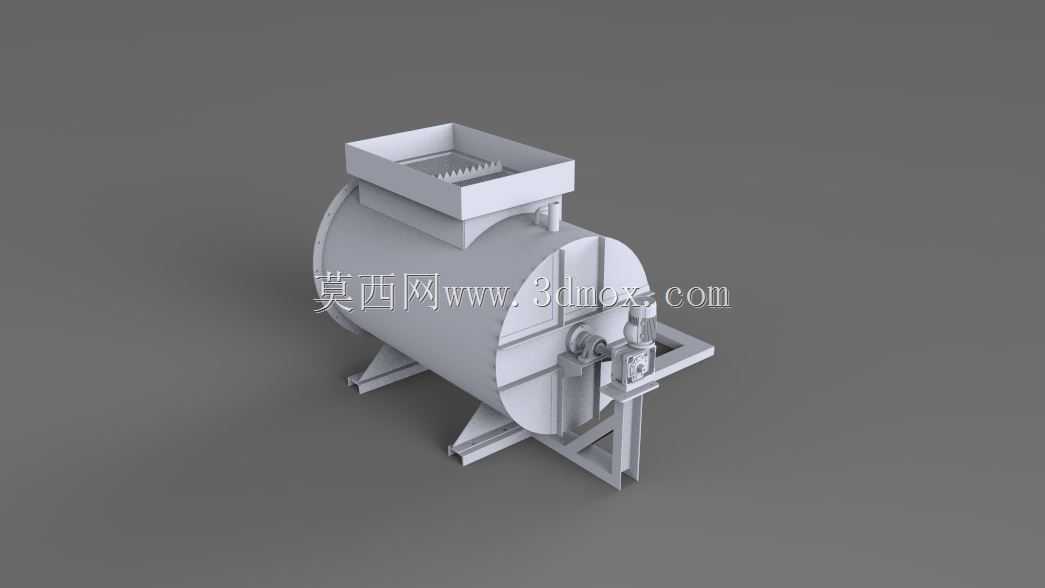

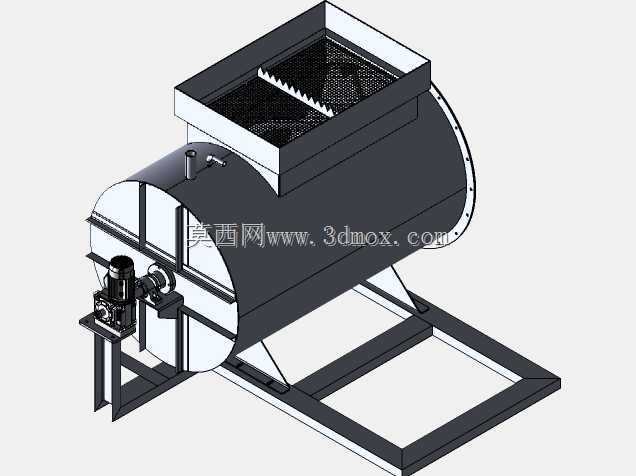

　　这款卧式罐式搅拌混合槽，主要面向粉体、颗粒状物料的均匀混合作业场景，在建材加工、饲料生产、化工原料预处理等工段都有广泛适配空间，可直接对接上游物料输送设备，完成不同组分物料的均化混合工序，为后续成型、反应、包装等环节提供组分稳定的混合物料。从结构设计逻辑来看，整体采用卧式圆柱罐体作为核心容料空间，相较于立式混合设备，卧式布局的物料填充率适配区间更宽，小批量多批次换料生产时的残留清理难度更低，罐体顶部设置方形进料口，进料口内部配套格栅结构，可在进料阶段拦截大尺寸异物或结块物料，避免大块物料进入罐体内部卡滞搅拌机构，同时格栅的栅条间距经过适配调整，既能保证进料效率，又能实现初步的物料打散效果。罐体端部集成搅拌驱动安装支座，

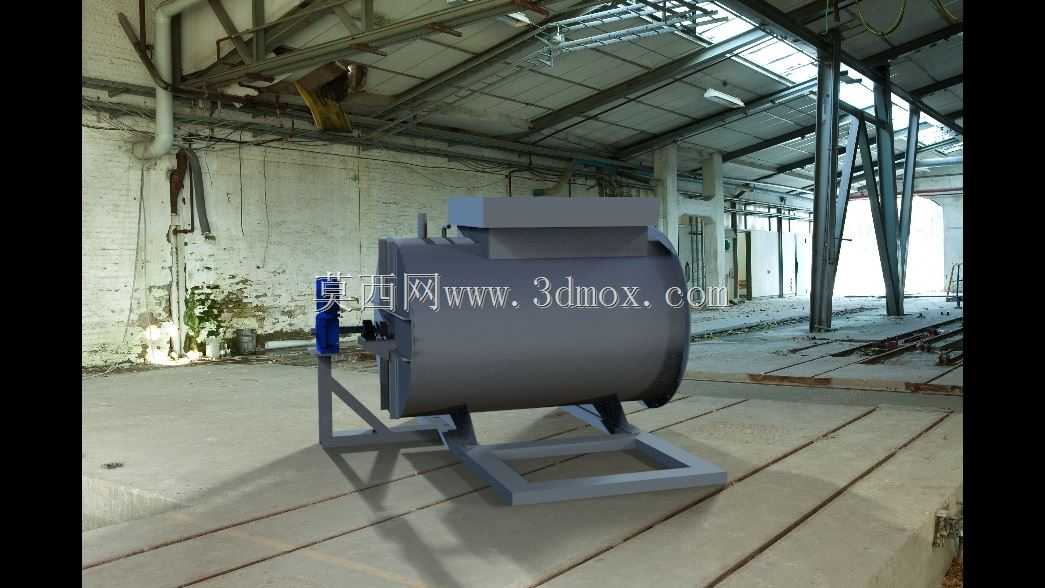

　　驱动端的安装机架采用型钢焊接成型的框架结构，兼顾安装定位精度与结构抗扭刚度，搅拌轴的密封结构预留了标准安装位，可根据物料特性适配不同类型的轴封组件，避免物料泄漏或外界杂质进入罐体内部。罐体底部设置对称分布的支腿结构，支腿采用型钢折弯焊接成型，底部预留设备安装固定的螺栓孔位，安装时可直接通过膨胀螺栓或预埋螺栓固定在生产车间的混凝土地基上，支腿的高度设计充分考虑了底部出料空间需求，可适配常规的螺旋输送机、斗式提升机等下游接料设备的进料高度，无需额外搭建增高机架。搅拌机构的布局采用贴近罐体内壁的桨叶设置，可减少罐壁处的物料粘壁残留，搅拌过程中可带动罐内所有区域的物料产生径向与轴向的复合运动，避免混合死角，保证不同密度、

　　不同粒径的物料都能实现均匀混合。罐体侧面设置有检修口结构，日常维护时可打开检修口进入罐体内部检查桨叶磨损情况、清理残留物料，驱动端的轴承座采用外置式设计，避免轴承长期接触物料产生磨损，同时方便日常加注润滑脂、更换密封件等维护操作。整体结构的焊缝布局都做了工艺性优化，罐体的环缝、纵缝都采用连续焊接工艺，接触物料的一侧做打磨平滑处理，避免物料挂壁残留，支腿与罐体的连接位置设置加强筋板，可承受满载物料时的整体载荷，避免长期使用后支腿变形导致罐体倾斜。在设备选型适配时，可根据生产线的产能需求匹配对应容积的罐体规格，同时根据物料的磨琢性、腐蚀性调整罐体材质与桨叶材质，针对磨琢性强的物料可在罐体内壁加装耐磨衬板，针对腐蚀性物料可采用不锈钢材质制作接触物料的部件，驱动端的功率匹配也可根据物料的粘度、混合难度做对应调整，保证混合效率的同时控制设备运行能耗。
