户外便携折叠式扇形烧烤支架结构设计

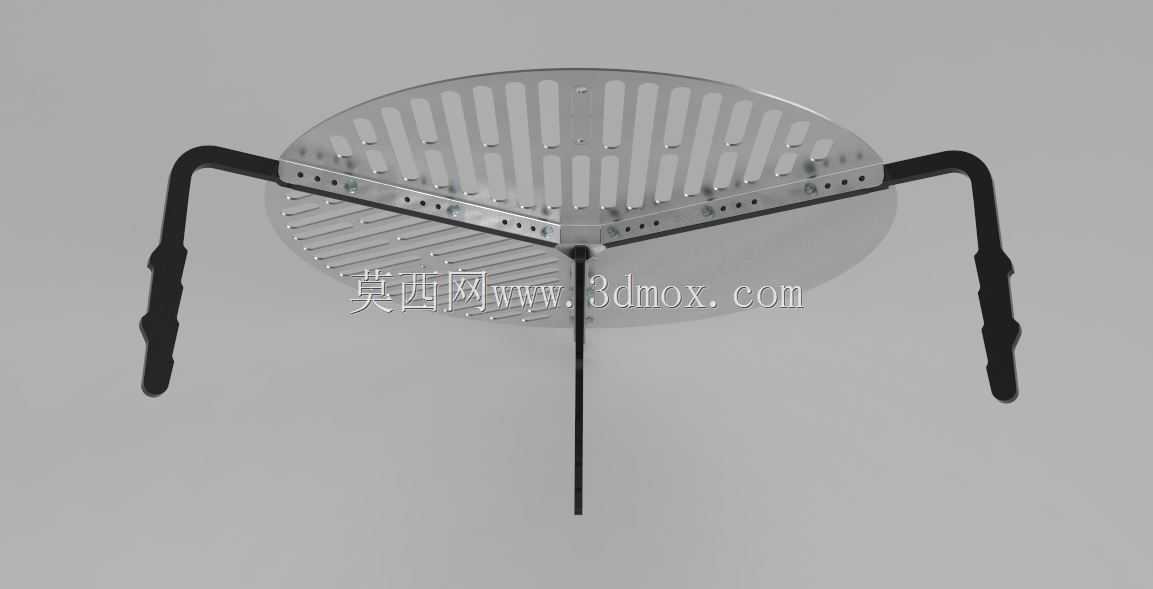

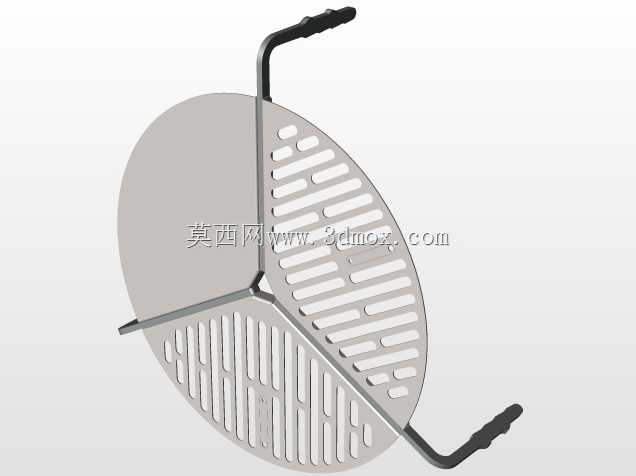

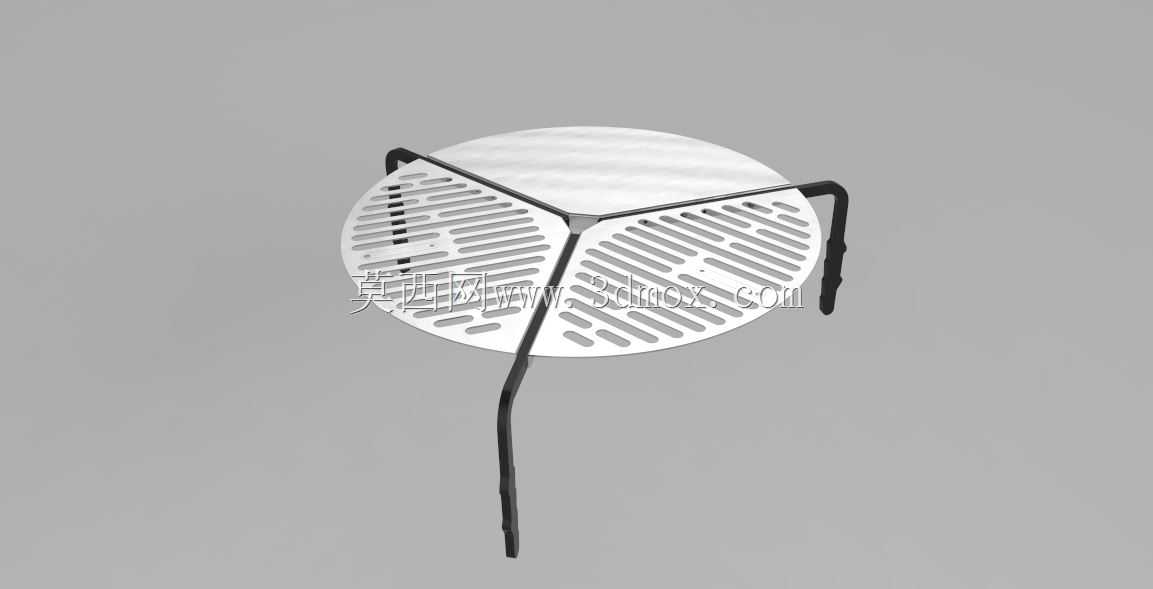

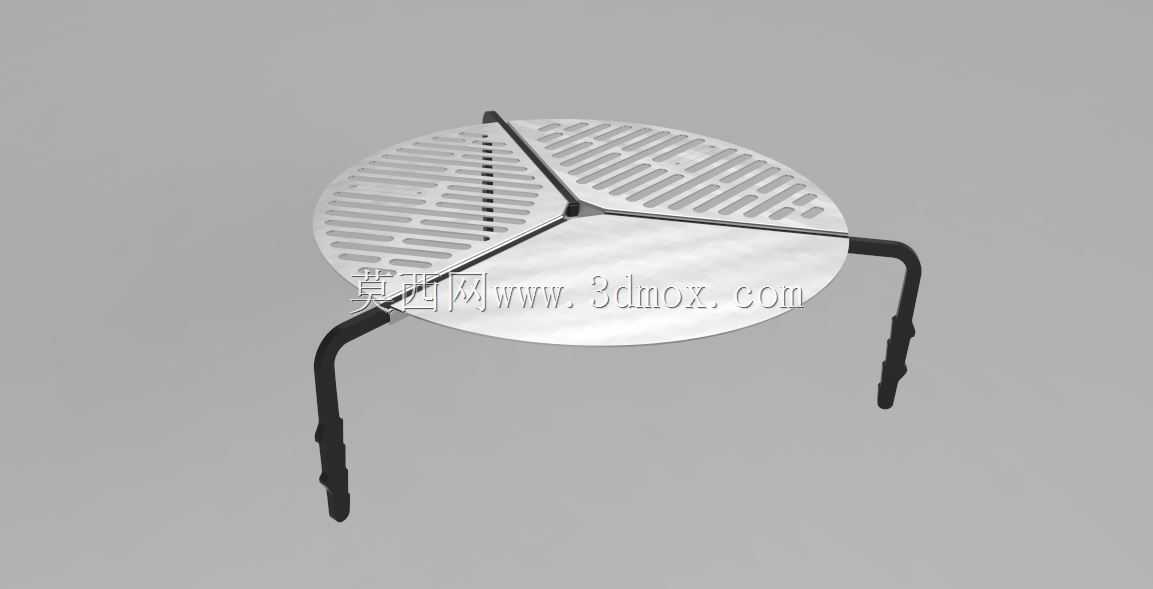

　　这款折叠扇形烧烤支架的设计，核心瞄准户外露营、短途自驾野餐、庭院小型聚会这类轻量化烹饪场景，区别于传统笨重的方形固定烤架，在结构上做了针对性的便携优化。从实际使用逻辑出发，烤网采用扇形分体拼接结构，单块扇面烤网冲压有长条形漏灰孔，孔位排布兼顾炭块承托力与空气流通效率，既可以避免炭块掉落烫伤使用者，也能保证炭火供氧充足，减少燃烧不充分产生的烟气。三块扇面烤网通过中心铰接轴连接，展开后形成完整的圆形烧烤工作面，收纳时可以绕轴折叠收拢，大幅缩小收纳体积，适配普通户外背包的侧袋收纳尺寸。支撑腿采用弯折成型的金属杆件，三条支腿呈120度均匀分布，展开后与地面形成稳定的三角支撑结构，支腿表面做了防滑纹理处理，即使在不太平整的草地、砂石地面放置，

　　也能保持架体平稳，不会轻易侧翻。支腿与烤网的连接部位设计了快拆卡位结构，不需要额外工具就能完成组装与拆卸，支腿的长度经过反复校核，架体展开后烤网距离地面的高度刚好适配坐姿操作，不需要弯腰翻烤食材，长时间使用也不会产生腰部疲劳。烤网边缘做了卷边钝化处理，没有尖锐的冲压毛边，组装和使用过程中不会划伤手部，中心铰接位置预留了调节间隙，长期高温使用产生热胀冷缩也不会出现卡滞无法折叠的问题。从安装边界来看，架体完全展开后整体直径适配1-3人份的食材烤制需求，不需要额外搭配接灰盘，漏下的炭灰直接落在地面，使用后只需要简单收拢就能带走，不会在营地遗留零散杂物。支腿的弯折角度经过力学仿真验证，单腿承重可以满足满负载烤制食材加上烤网自重的载荷要求，不会出现受力变形的情况，烤网的板材厚度选择兼顾了导热效率与结构强度，既能快速传递炭火热量，也不会因为频繁放置食材出现凹陷变形。
