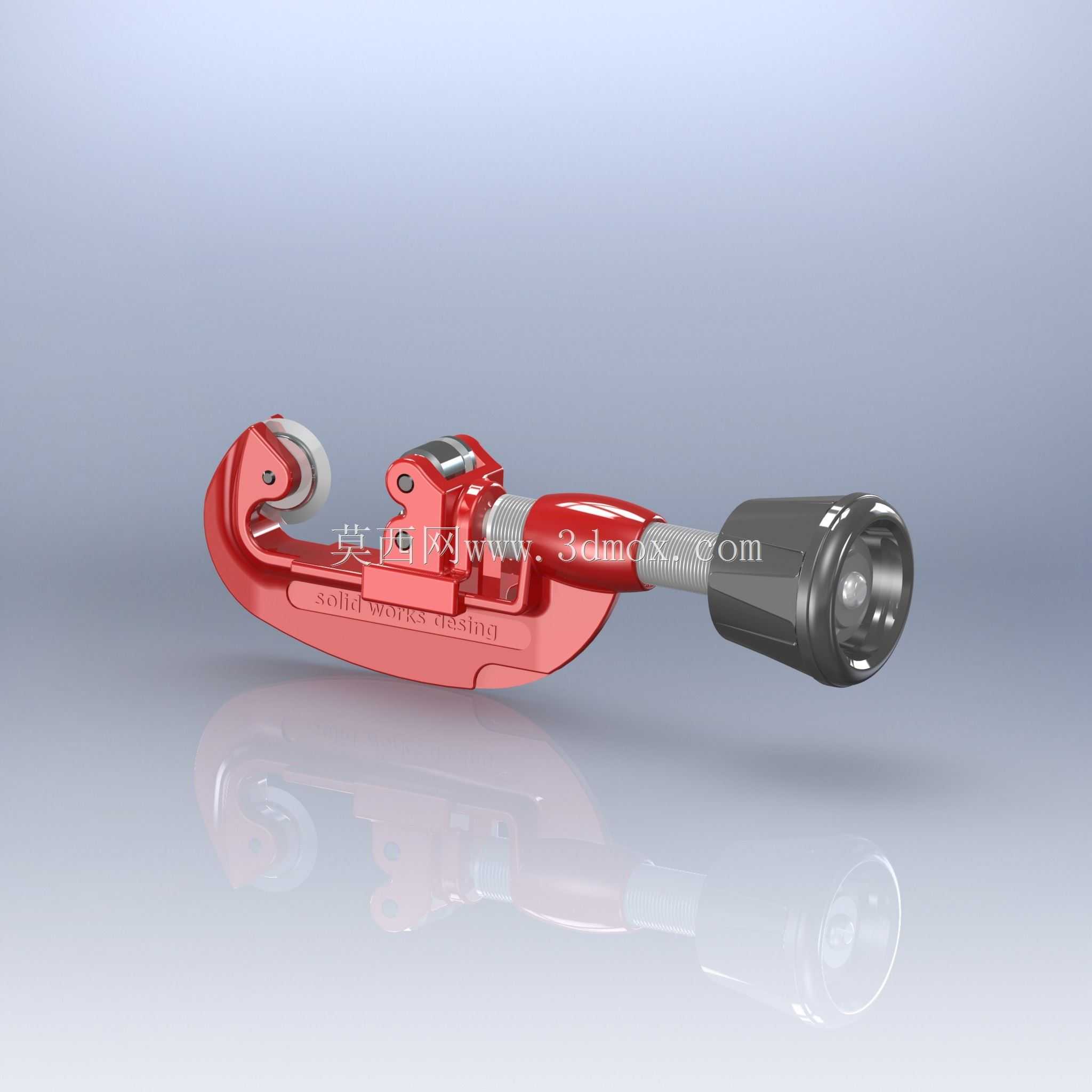

手动铜管切割器结构设计展示

　　在民用给排水、暖通空调、制冷设备安装的现场作业场景里，手动铜管切割器是管路施工环节不可或缺的手持作业工具，相比砂轮切割、锯条裁切这类传统方式，它能在狭小的安装空间内完成薄壁铜管的精准截断，不会产生大量金属碎屑，也不会因为切削力过大导致铜管端口变形、内壁残留毛刺影响后续密封连接。这款切管器的整体结构围绕单手操作的人机逻辑设计，主体采用铸钢锻造的C型架体作为承载基础，架体一端固定有硬质合金材质的切割滚轮，另一端通过梯形螺纹传动结构连接进给旋钮，转动旋钮时可带动活动压块沿架体的导向槽平稳进给，让切割滚轮逐步压紧在铜管外壁上。架体上配套设置的两个支撑滚轮采用凹弧面设计，能与不同外径的铜管外壁完全贴合，切割过程中只需绕铜管轴线匀速转动工具，

　　同时缓慢旋紧进给旋钮，就能让切割滚轮在铜管表面形成连续的环形切削轨迹，最终实现管材的整齐截断。从结构设计的细节来看，切割滚轮的刃口做了小角度倒角处理，切削过程中会自然对铜管端口形成轻微的倒角导向，避免端口出现外翻的飞边，后续扩口、插接接头时不需要额外做大量的修磨工作。进给旋钮的外表面做了网格滚花处理，即便手上沾有油污、水渍也能稳定施力转动，不会出现打滑的问题。架体的C型开口尺寸覆盖了家装、商用制冷场景常用的铜管外径范围，不需要额外更换配件就能适配绝大多数常规施工需求，整体长度控制在单手握持的舒适区间，在吊顶内、设备旁这类操作空间受限的场景下，不需要大幅度摆动手臂就能完成切割作业。支撑滚轮的销轴采用过盈配合压装在架体上，

　　长期使用也不会出现松旷偏移，保证切割过程中管材始终保持在同一回转中心，避免出现切口偏斜、管壁切歪的问题。切割滚轮采用可拆卸的销轴固定，当刃口出现磨损后，只需要冲出销轴就能快速更换新的滚轮，不需要整体报废工具，大幅降低了现场施工的工具损耗成本。在实际管路安装作业中，这类手动切管器的切割断面平整度远高于锯切加工，端口的圆度误差能控制在很小的范围内，后续做喇叭口扩口、卡压连接时，能有效避免因为端口不圆、毛刺残留导致的密封泄漏问题，尤其在冷媒管路、饮用水管路这类对密封性能要求极高的施工场景中，稳定的切割质量是管路系统长期可靠运行的基础。
