带传动换挡式机械变速装置结构设计

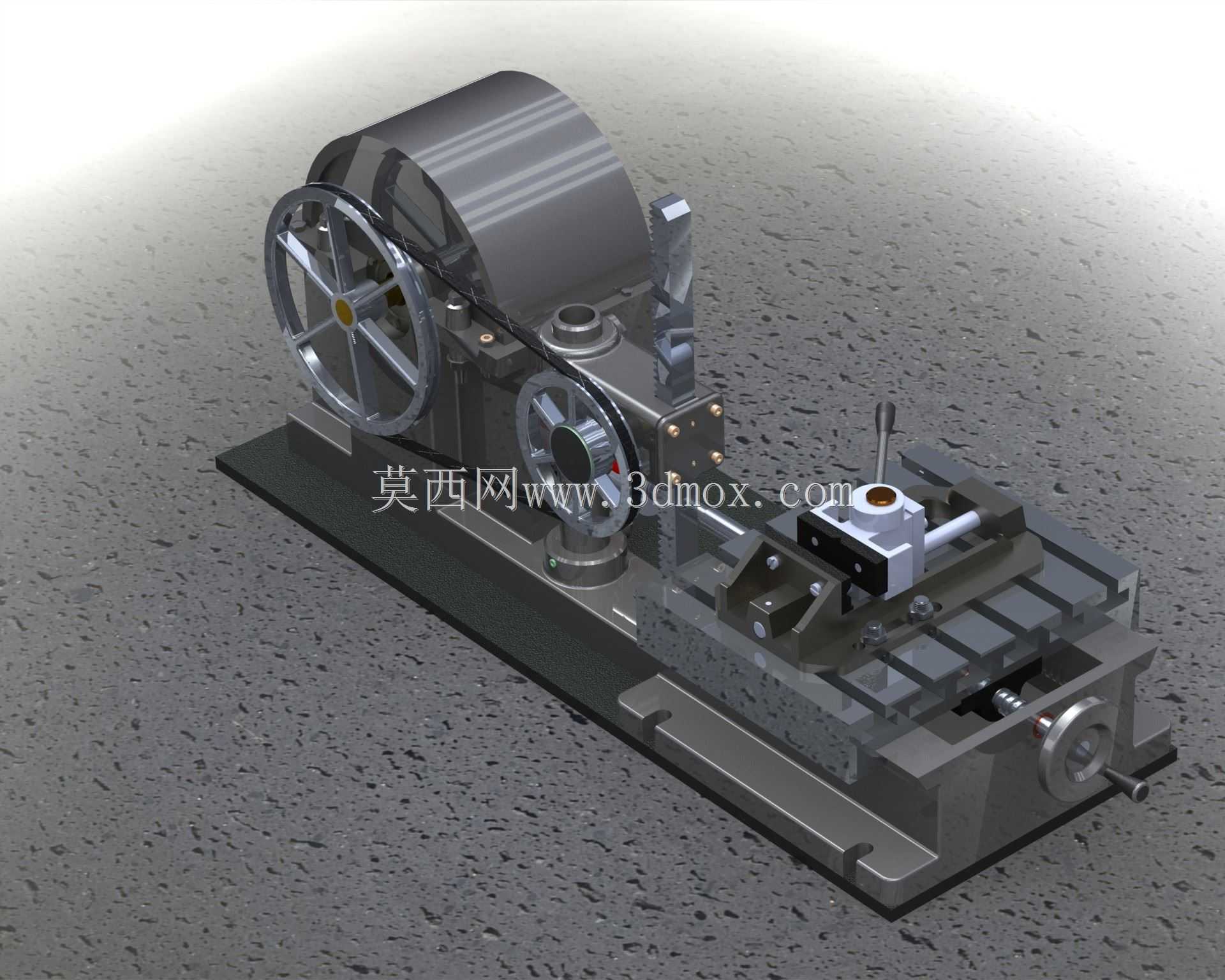

　　这套变速装置的整体安装基座采用一体式铸铁平台结构，底部预留了四个沉头安装孔位，可直接通过M12螺栓固定在设备机架的安装平面上，整体安装边界控制在长620mm、宽280mm、高310mm范围内，输入端带轮中心高距离安装基面为185mm，输出轴中心高为120mm，适配多数中小型通用加工设备、实验台架的安装空间要求。输入端采用V带轮传动结构，大带轮与动力输入轴通过平键连接，配合张紧调节支座可实现带传动张紧度的快速调整，避免长期运行出现打滑丢转问题，带轮外侧加装了半包围式安全防护罩，防止运行过程中异物卷入传动副，同时避免操作人员误触旋转部件。换挡操纵机构布置在装置中部靠上位置，采用拨叉滑移齿轮结构，操纵杆带有挡位定位卡槽，

　　可实现三个固定传动比的稳定切换，换挡拨叉与滑移齿轮的配合间隙控制在0.15-0.25mm之间，既保证换挡动作顺畅无卡滞，又避免齿轮啮合过程中出现轴向窜动。齿轮传动腔采用剖分式箱体结构，上下箱体通过定位销与螺栓连接，箱体侧壁预留了油位观察孔与注油、放油螺塞位置，可采用飞溅润滑方式对内部齿轮、轴承进行持续润滑，输出端轴伸处加装了接触式密封圈，防止润滑油渗漏同时阻挡外部粉尘进入传动腔。设计过程中优先考虑了部件的拆装维护性，所有轴承位均设计了拆卸工艺台阶，无需专用拉马即可完成轴承的更换作业，带轮、齿轮等易损传动件均采用通用标准模数设计，替换件采购成本低、适配性强。在实际应用场景中，这套装置可作为小型台钻、木工车床、教学实验台、

　　轻型输送设备的动力变速单元，通过切换不同传动比匹配不同工况下的转速与扭矩输出需求，低速挡位可输出大扭矩用于重负载切削、物料输送作业，高速挡位可满足精加工、高速运转的工况要求。整体结构布局紧凑，传动路线清晰，所有外露运动部件均做了安全防护设计，既可以直接作为独立变速单元集成到现有设备中，也可以作为机械原理教学的演示模型，帮助从业者理解滑移齿轮换挡变速的结构原理与装配逻辑。
