法兰连接式工业设备连接组件结构设计

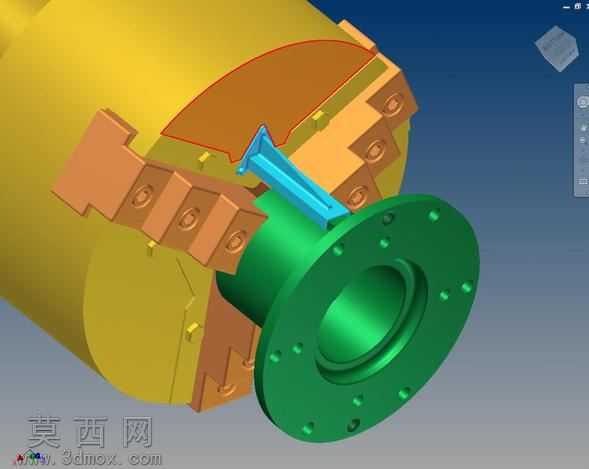

本作品为工业场景下的设备连接组件三维建模设计，整体采用装配体结构搭建，核心功能是实现两段工业设备的密封式刚性连接。建模过程中首先完成主体法兰盘的参数化绘制，法兰盘采用圆形盘式结构，盘面均匀分布8个螺栓安装孔，孔位严格遵循通用法兰连接的间距标准，内孔做阶梯式过渡设计，既保证介质流通的顺畅性，也为密封件预留安装槽位，法兰盘边缘做倒角处理，避免装配过程中锐边划伤操作人员。与法兰盘相连的筒状连接段采用等壁厚圆柱结构，外壁做光滑过渡处理，内壁与法兰内孔保持同轴度公差要求，保证装配后整体的同心度。筒段外侧的卡合式固定组件采用分体式模块化设计，共设置四组对称分布的卡接爪结构，每个卡接爪上预留两个螺栓锁紧位，卡接爪与筒段外壁的卡槽做适配性设计，装配时可沿卡槽滑入定位，再通过螺栓锁紧实现轴向固定，卡接爪的接触面做防滑纹理处理，提升锁紧后的连接稳定性。筒段上方的弧形护罩采用曲面建模完成，护罩弧度与主体设备外壁弧度完全匹配，护罩边缘做翻边处理，既提升护罩自身结构强度，也避免护罩与主体设备装配时出现间隙。中间的蓝色定位销采用楔形结构设计，插入卡接爪与筒段的定位孔后可实现周向限位，防止设备运行过程中卡接爪出现移位。材质渲染方面，法兰盘采用亮绿色金属漆材质，模拟工业场景中常用的防锈喷涂处理效果，表面添加细微的颗粒质感还原真实漆面的哑光特性；卡接爪采用铜棕色金属材质，添加轻微的做旧效果模拟铸铜件的表面质感；主体设备段采用明黄色工业涂装材质，表面做轻微反光处理还原设备外壳的漆面效果；定位销采用亮蓝色工程塑料材质，表面做高光滑处理，突出其作为定位标识件的视觉区分度。整体装配过程严格遵循实际工业装配逻辑，各部件之间保留合理的装配间隙，螺栓孔位完全对齐，运动部件无干涉情况，可直接用于装配工艺演示、设备结构教学以及相关连接组件的改型设计参考，模型的各参数均可根据实际使用场景的管径、压力等级要求进行调整，具备较强的通用性与可修改性。
