方锥斗式物料中转储料架结构设计

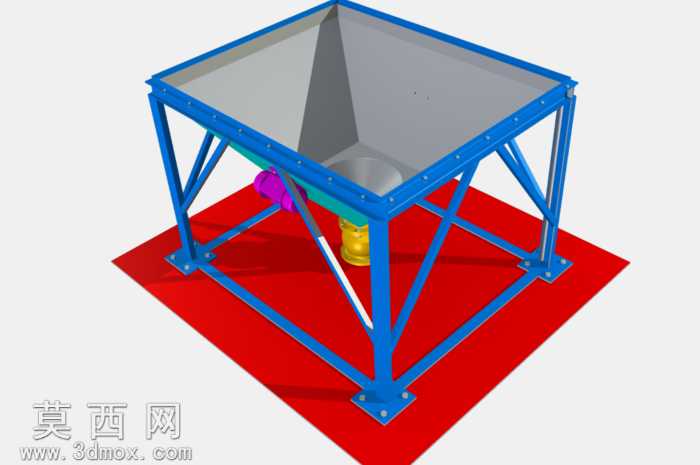

本作品采用三维参数化建模方式完成整体结构搭建，首先针对方锥储料斗的容积需求确定上口方形轮廓与下口缩径尺寸，通过放样特征生成锥斗主体曲面，再对斗壁添加均匀厚度参数形成实体结构，斗壁连接处做圆角过渡处理避免物料堆积死角。外部支撑框架采用标准型钢截面搭建，先绘制底部方形底座的二维草图，通过拉伸生成底梁结构，再向上延伸出四根垂直主立柱，主立柱之间交叉布置斜向支撑杆件，所有杆件交接处采用共面贴合约束保证连接强度，底部设置带安装孔的方形地脚板，用于整体结构与地面的固定安装。料斗下口对接卸料通道，通道外侧配置驱动组件与执行阀体结构，可控制物料的卸料通断与流速，阀体与料斗下口采用法兰式连接结构，方便后期拆卸维护。材质渲染阶段，支撑框架赋予高饱和度蓝色金属漆材质，模拟工业钢结构的防护涂层效果，料斗内壁赋予哑光浅灰色耐磨板材材质，还原储料设备内壁的耐磨处理工艺，底部承载平台赋予正红色防滑涂层材质，阀体驱动部分分别赋予紫色工程塑料与金色金属材质区分不同功能部件，整体渲染采用柔和的顶光配合环境漫反射，清晰呈现各部件的结构层次与装配关系。设计过程中优先考虑物料流通顺畅性，锥斗倾斜角度经过参数化验算大于物料安息角，避免物料粘附架桥，支撑框架的杆件排布经过受力路径优化，在保证整体承载刚度的前提下减少冗余材料，各连接位置预留标准装配间隙，符合实际工业设备的加工装配工艺要求，整体结构可直接用于散状物料的暂存中转工序场景。
