康明斯B3.3柴油发动机涡轮增压器标头

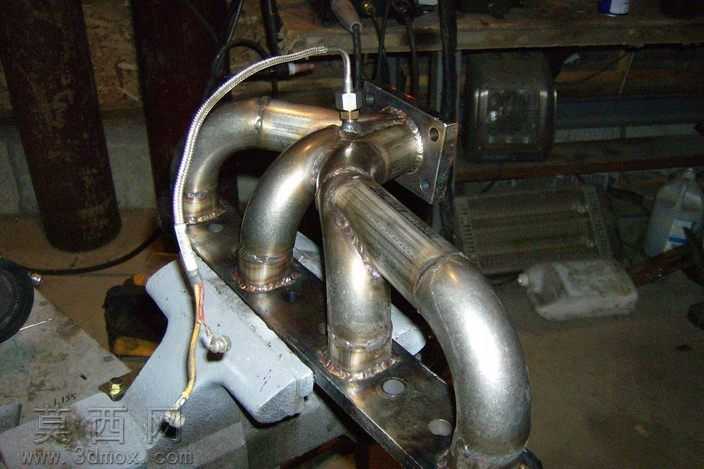

本作品为适配康明斯B3.3涡轮增压柴油发动机的改装标头结构，建模阶段基于实物测绘与改装需求完成参数校准，首先在三维建模环境中梳理四缸发动机排气歧管的接口布局，确定每一段弯管的曲率半径、管壁厚度与对接法兰的孔位坐标，所有管路走向经过流体走向模拟优化，避免排气干涉同时兼顾涡轮增压器的安装位匹配。建模过程中对不锈钢弯管的焊接接缝做了细节还原，每段管路的拼接处预留了焊接坡口的结构特征，配套的固定法兰采用加厚钢板结构建模，对应发动机缸盖的安装孔位做了精准对位，同时预留了传感器安装座的接口结构，适配排气温度检测等改装需求。材质渲染阶段，主体管路采用304不锈钢金属材质，调整金属粗糙度参数还原不锈钢管材经焊接打磨后的半哑光金属质感，焊接位置做了轻微的色差与肌理处理，模拟实际焊接后的焊道痕迹，固定底座部分采用铸铁材质参数，还原发动机缸体连接部位的粗粝金属质感，附带的传感线束做了耐高温编织保护层的材质表现，还原改装部件的真实工业质感。结构设计上，该标头采用等长排气歧管布局，每一段排气通路的长度经过计算匹配，保证各缸排气脉冲能够均匀推动涡轮叶轮，提升涡轮响应速度，管路弯折处采用大曲率圆角设计，降低排气阻力，同时整体结构经过干涉校验，安装后不会与发动机周边的冷却管路、线束、机脚结构产生位置冲突，法兰连接面做了平面度校准的结构设计，保证安装后的密封性能，避免排气泄漏问题。整个建模过程严格遵循改装部件的实际加工逻辑，所有结构特征都对应实际钣金弯管、切割、焊接的加工工艺，模型可直接用于数控切割弯管下料、焊接工装定位，也可用于改装方案的装配校验与效果展示，为福特车型移植康明斯B3.3涡轮增压柴油发动机的改装项目提供精准的结构参考。
