单缸往复式活塞驱动引擎结构模型

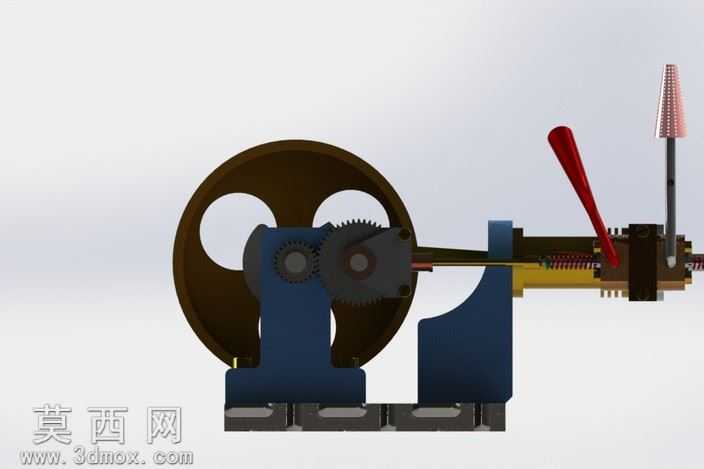

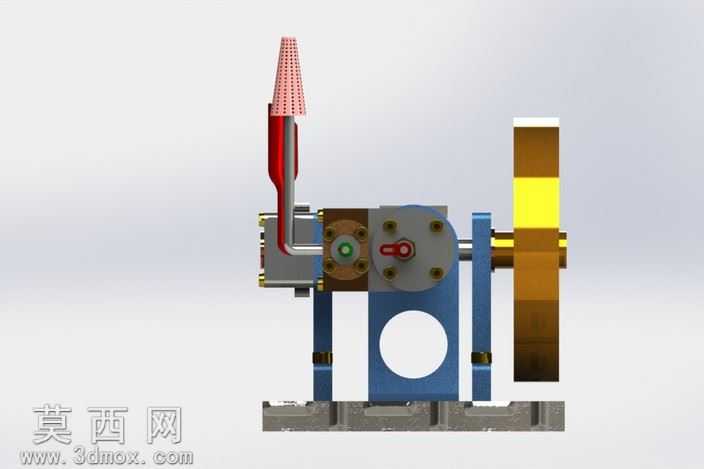

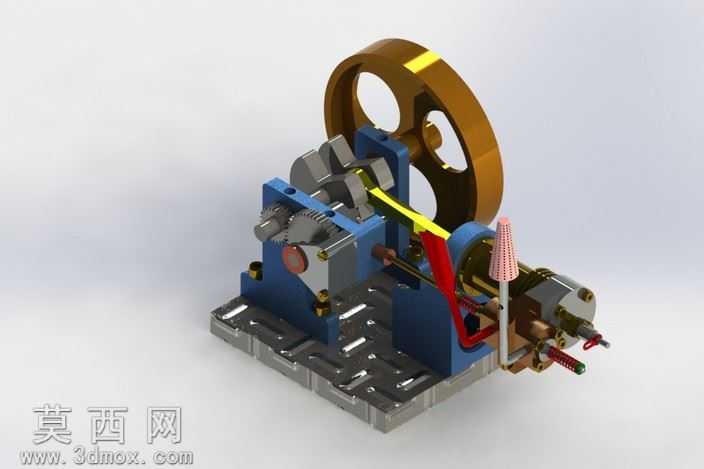

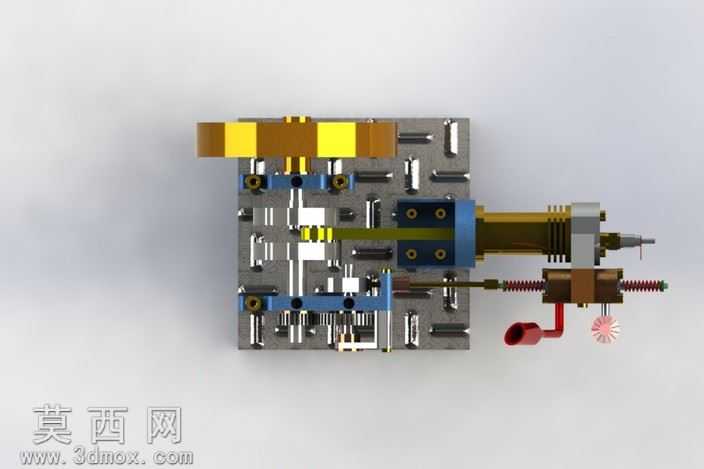

本模型为单缸往复式活塞驱动引擎的完整三维结构模型，采用SolidWorks完成全参数化建模，整体装配逻辑清晰，各运动部件约束关系准确，可完整模拟引擎的实际运行动作。建模过程中首先对核心动力输出结构进行拆解，首先完成大直径飞轮的建模，飞轮采用轮辐式减重结构，三个圆形镂空在保证转动惯量的同时降低整体自重，材质设定为铸铁材质，表面做深褐色氧化质感处理，还原铸铁部件的厚重金属质感。传动部分采用两级齿轮啮合结构，大齿轮与飞轮同轴安装，小齿轮作为减速传动件与曲柄结构联动，齿轮齿形按照标准渐开线齿廓绘制，啮合间隙控制在合理公差范围内，齿轮组材质同样采用铸铁材质，啮合面做轻微抛光处理，突出传动部件的加工精度。曲柄连杆机构作为动力转换核心，连杆与活塞、曲柄销的配合面均做公差配合设定，活塞部分集成了复位弹簧结构，弹簧采用螺旋扫描特征完成建模，螺距、线径参数均按照常规小尺寸引擎参数设定，弹簧材质设定为弹簧钢，表面做镀锌钝化的金属光泽处理。机身支撑结构采用一体式铸造支座设计，支座底部设置四个安装固定位，可将整个引擎固定在安装平面上，支座材质为铸钢，表面做深蓝色烤漆处理，漆面带有轻微的哑光质感，还原工业设备的涂装效果。模型还还原了引擎的点火控制操纵杆结构，红色操纵杆通过铰接结构安装在缸体侧方，可控制引擎的点火启停状态，操纵杆材质为工程塑料，表面做亮面红色处理，与深色机身形成鲜明视觉对比。缸体尾部还设置了点火电极结构，电极外部带有陶瓷绝缘套，顶部金属电极做抛光金属质感处理。整体渲染采用柔和的工业影棚布光，主光源从侧上方照射，突出各部件的结构轮廓与材质质感，辅助光源补光消除暗部死黑，背景采用浅灰色渐变背景，让整个模型的结构细节清晰呈现。各部件的装配关系完全按照实际引擎的装配逻辑设定，运动仿真时可实现飞轮转动带动齿轮组传动，进而驱动曲柄连杆带动活塞做往复运动，完整还原单缸引擎的工作过程，模型结构完整无缺失部件，各零件可单独导出用于工程参考或教学演示。
