电气开关柜专用操作扳手结构设计

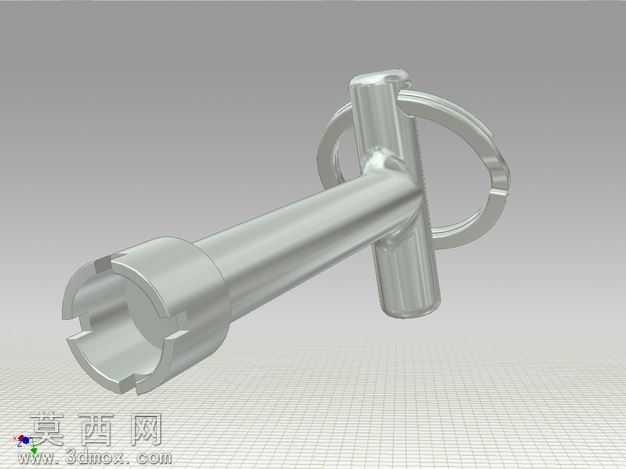

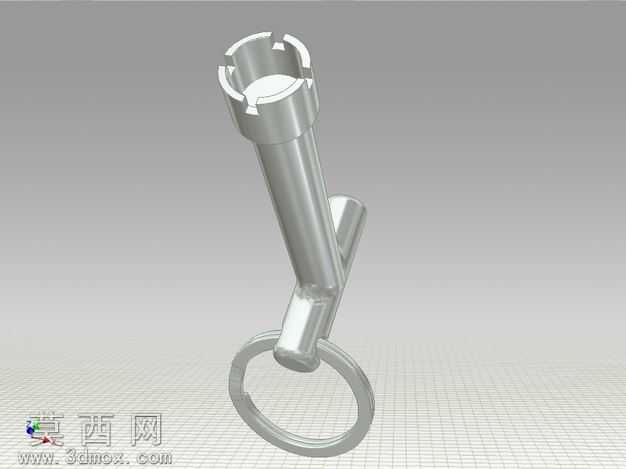

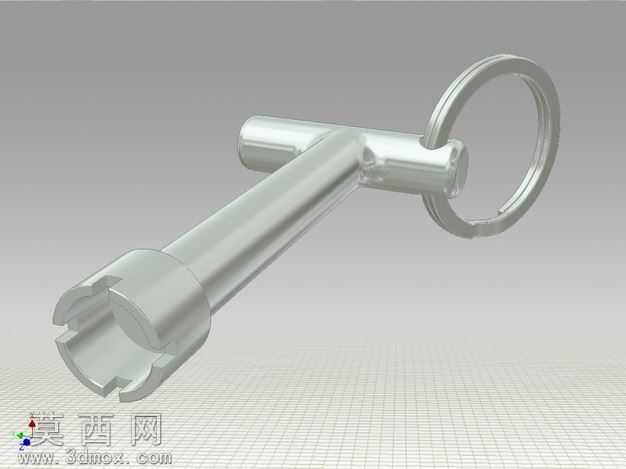

本作品为电气开关柜配套操作扳手的三维参数化建模成果，建模阶段以实际电气盘柜的操作需求为核心设计依据，先通过草图绘制完成整体轮廓的尺寸约束，将扳手的操作杆长度、端头卡口尺寸、辅助握持环的直径等核心参数进行全关联绑定，确保后续修改尺寸时整体结构可同步更新，避免出现尺寸干涉问题。建模过程中优先采用拉伸、切除、倒圆角等基础特征完成主体结构搭建，端头的卡口结构通过多段轮廓切除实现，卡口的卡槽角度、深度完全匹配常见开关柜锁具的操作端头尺寸，保证操作时的咬合精度，避免使用过程中出现打滑、磨损锁具的问题。辅助握持的环形结构与主操作杆采用垂直相交的一体化设计，相交位置做了平滑过渡的圆角处理，既提升了结构强度，也优化了握持时的手感，环形结构的内径尺寸适配成年人手指的握持维度，操作时可将手指穿入环内施加扭力，相比传统直柄扳手更适合狭小空间内的开关柜操作场景。材质渲染阶段选用哑光金属质感的镀铬钢材材质，调整材质的反射率、粗糙度参数，模拟真实五金工具的表面处理效果，金属表面的细微磨砂纹理通过纹理贴图实现，避免渲染效果过于塑料化，同时在模型边缘添加了细微的倒角高光，还原金属机加工后的边缘质感。结构设计上充分考虑了工具的实用性，主操作杆的长度经过扭力计算优化，既保证操作时可以施加足够的扭力开启开关柜锁具，又避免杆身过长导致在电气柜密集的配电室内操作不便，整体结构无多余冗余设计，所有特征均服务于操作功能，端头的卡口边缘做了微小的倒角处理，既可以在插入锁具时起到导向作用，也能减少卡口与锁具端头的硬接触磨损，延长工具的使用寿命。渲染阶段采用工作室均匀布光方案，通过多盏面光从不同角度照射模型，突出金属材质的立体感和结构细节，背景选用简洁的浅灰色网格地面，将视觉焦点完全集中在扳手本身的结构上，清晰展示各部分的造型特征与比例关系。
