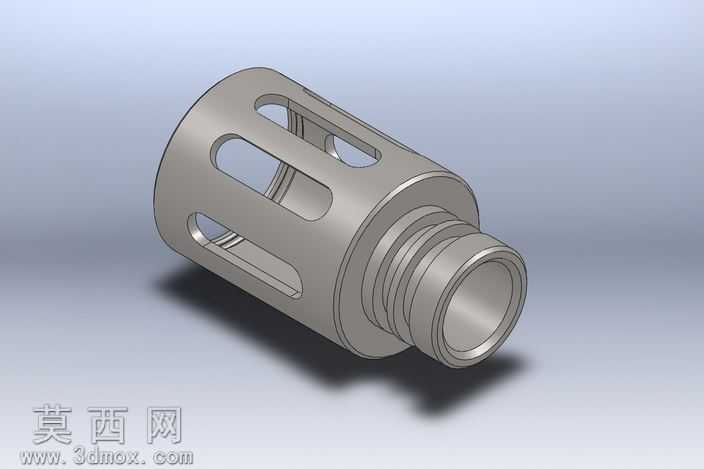

带镂空槽的外螺纹连接消音构件

该消音构件采用三维参数化建模方式完成整体设计，建模过程中先以回转特征构建主体筒状基底，通过绘制中心旋转草图，标注关键尺寸参数，包括主体外径、内孔通径、端部外螺纹公称直径、螺纹段长度、主体筒身长度等核心参数，经回转命令生成基础实体。针对筒身的镂空槽结构，先在筒身外圆柱面建立相切基准面，绘制长圆形槽的截面草图，通过拉伸切除命令生成单个槽体，再依托零件中心轴建立圆周阵列特征，按照均匀分布的角度参数完成多组槽体的阵列排布，保证槽体间距一致、结构对称。端部的外螺纹结构采用装饰螺纹线配合真实牙型切削的方式构建，既保证模型轻量化便于装配调用，又能清晰呈现螺纹连接的结构特征，螺纹段与主体筒身的衔接处做了过渡圆角处理，避免应力集中问题。模型渲染阶段赋予亚光金属不锈钢材质，调整材质的粗糙度、反射率参数，模拟真实金属零件的表面质感，添加柔和的环境光源与地面阴影，凸显零件的立体结构与细节特征。结构设计上，筒身的镂空槽可在消音过程中实现气流的分流缓冲，降低气流通过时的振动与噪音，端部外螺纹用于和配套管路或设备快速连接，内孔为贯通式结构保证介质顺畅流通，整体结构紧凑，壁厚均匀，符合机械加工的工艺要求，可直接用于后续的工程图生成、装配模拟以及加工生产参考。建模过程中所有特征均保留参数化关联，后续可根据实际使用需求调整槽体数量、螺纹规格、整体尺寸等参数，快速生成适配不同工况的衍生型号。
