StiberF2D2-50型楔块式超越离合器结构

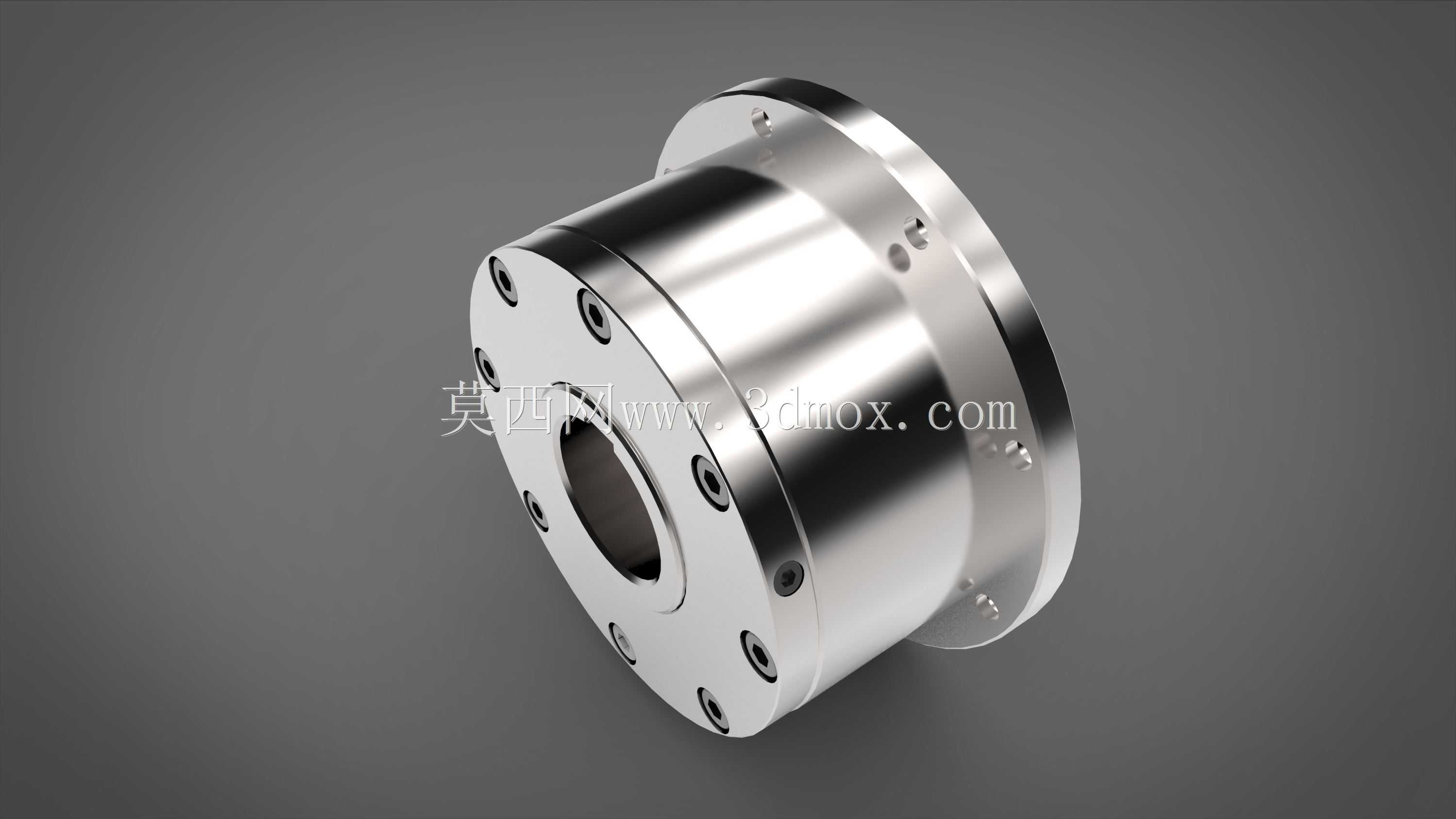

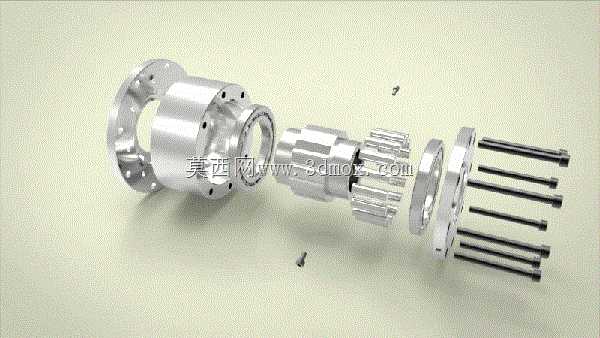

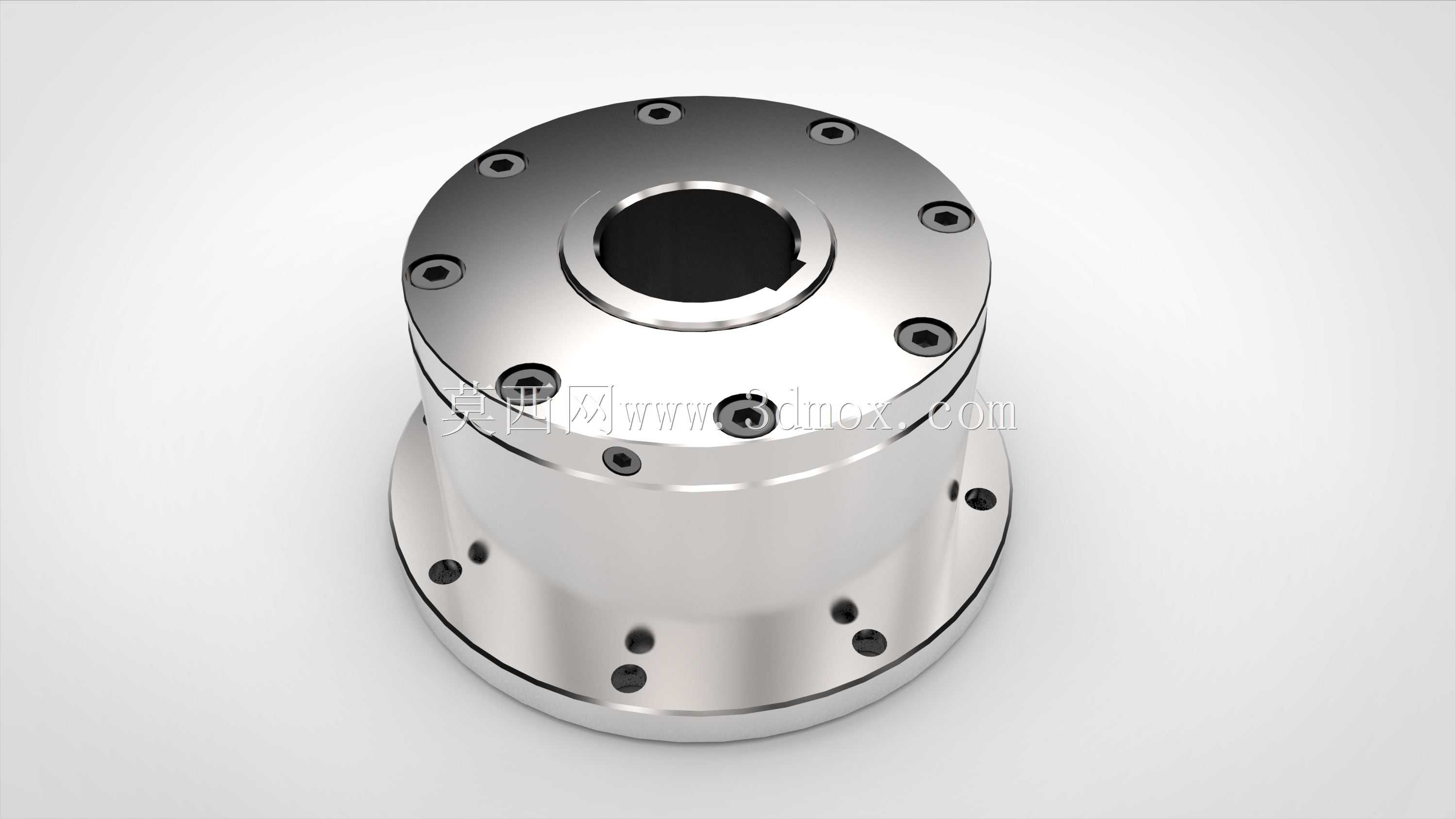

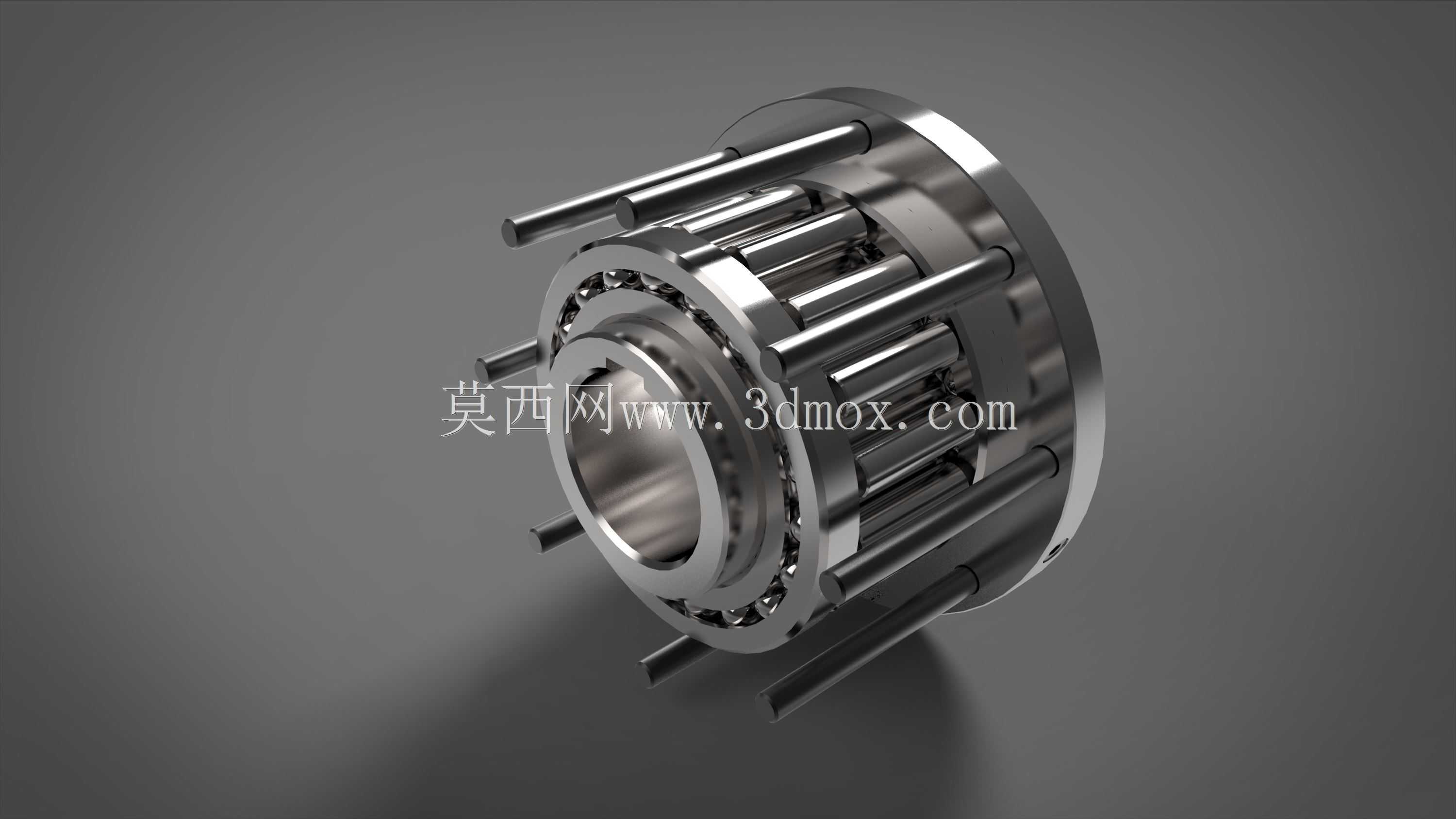

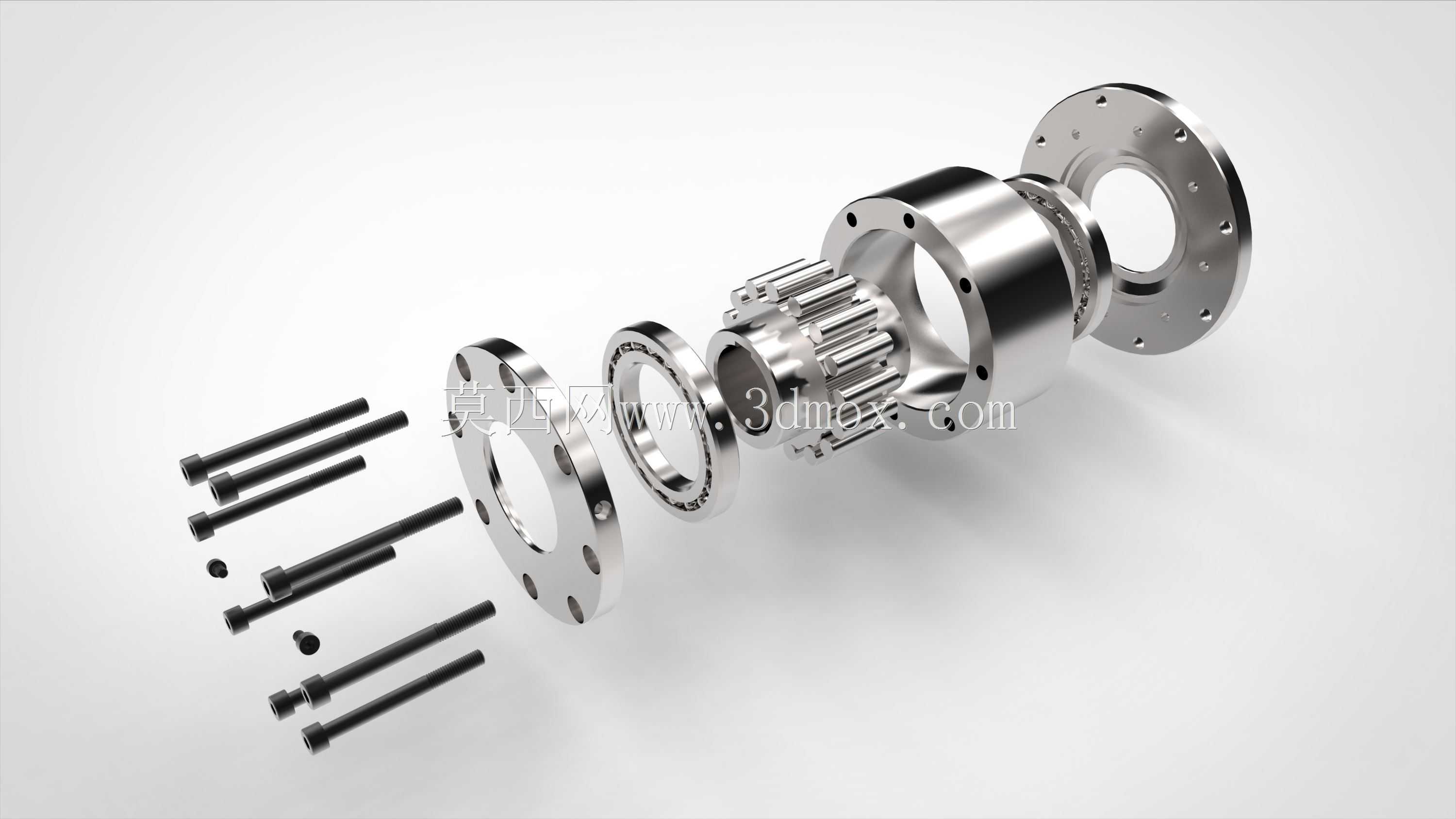

　　在轻工包装、矿山输送、机床主轴、起重设备的传动链设计中，超越离合器是实现单向传动、逆止防倒、速度切换的核心部件，本次呈现的Stiber F2D2-50型楔块式超越离合器，在结构设计上充分考虑了重载工况下的接触应力分布与长期运行的磨损冗余。从拆解结构可以看到，该离合器采用外圈法兰式安装接口，法兰端面上均布的通孔可直接与传动端的连接法兰通过螺栓锁紧，安装时需保证法兰端面的跳动公差控制在0.02mm以内，避免偏载导致楔块受力不均出现早期磨损。内圈采用花键连接结构，可直接与传动轴的外花键配合，花键副的配合公差选用H7/h6，既保证传动扭矩的可靠传递，也方便后期维护时的拆装作业。中间的楔块组件是整个离合器的核心功能单元，

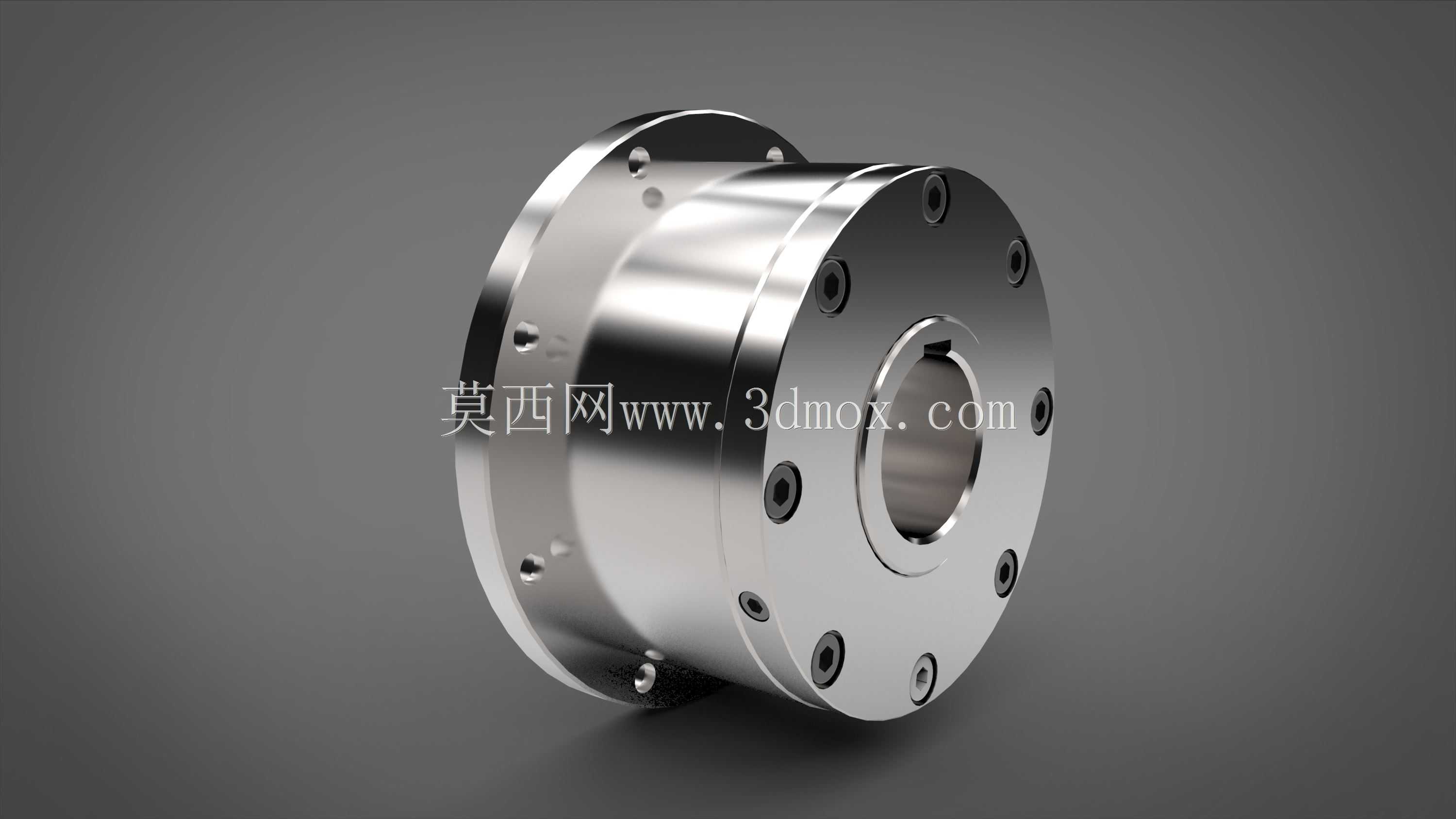

　　楔块的异形曲面经过特殊的轮廓设计，当内圈相对于外圈做正向转动时，楔块在弹簧力作用下卡紧内外圈的滚道面，实现扭矩的刚性传递；当外圈转速高于内圈或者内圈出现反向转动趋势时，楔块会克服弹簧力发生偏转，解除内外圈之间的锁止状态，实现超越离合的功能，这种结构相比滚柱式超越离合器，能在相同的径向尺寸下传递更大的额定扭矩，同时楔块的磨损补偿能力更强，长期运行后的传动精度保持性更好。端盖部分通过沿圆周均布的内六角螺栓与外圈主体连接，端盖与外圈之间设置有密封槽，可安装O型密封圈防止传动过程中的润滑脂泄漏，同时阻挡外界的粉尘、切削液等杂质进入楔块工作腔，避免楔块卡滞导致的离合功能失效。设计过程中，对内外圈的滚道表面做了渗碳淬火处理，

　　表面硬度达到HRC58-62，硬化层深度控制在0.8-1.2mm，既保证滚道面的耐磨性能，也避免芯部硬度过高导致的冲击断裂风险；楔块采用轴承钢制造，表面做抛光处理降低与滚道的摩擦系数，配套的复位弹簧经过疲劳寿命测试，可在10^6次循环动作下保持弹力稳定。在实际选型应用中，该型号离合器的额定扭矩适配500N·m以内的传动场景，安装时需注意传动轴的轴向定位，避免离合器承受额外的轴向载荷，同时工作腔内需填充锂基润滑脂，定期检查密封状态补充润滑脂，可有效延长离合器的使用寿命。在三维建模过程中，所有零件的配合面均按照实际加工公差做了公差带建模，楔块的工作曲面按照实际轮廓做了精确拟合，可直接用于传动系统的运动仿真，验证不同转速差下的离合动作逻辑，也可用于装配干涉检查，提前排查安装过程中可能出现的螺栓干涉、花键对位偏差等问题，为后续的生产加工、装配调试提供准确的三维数据支撑。
