电动单轮自平衡代步载具结构设计

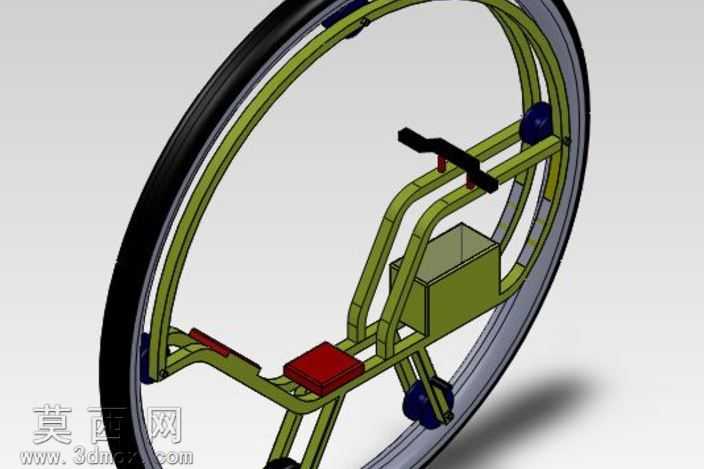

本作品为电力驱动单轮代步载具的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以大尺寸行走轮为核心基准，绘制轮辋、橡胶外胎的截面轮廓并通过旋转、扫描特征生成完整轮体，外胎表面添加细微防滑纹理提升真实感，轮辋内侧预留支撑结构的安装定位槽。支撑框架采用轻量化管材弯折成型设计，通过三维草图绘制空间走向后，使用扫描特征生成等截面管架，管架整体呈环抱式布局包裹轮体中部，在轮体上下对应位置设置导向小轮，小轮通过轴孔配合与支架连接，既限制轮体的径向窜动，又保证主轮转动时的顺滑度，小轮外圈添加软质包胶材质，减少运行过程中的异响与磨损。框架中部设置电池仓结构，采用抽壳特征生成带安装卡扣的盒体，仓体尺寸适配常规动力锂电池规格，周边预留走线槽位方便线路排布；操控区域设置脚踏板与操纵把手，脚踏板表面添加防滑凸纹特征，把手处集成控制按键的安装位，所有安装位均预留标准紧固件孔位，方便后续实物装配。材质渲染阶段，主轮外胎赋予黑色哑光橡胶材质，添加轻微粗糙度模拟真实轮胎的质感；支撑框架赋予军绿色哑光金属漆材质，还原金属管材的表面质感；电池仓采用深绿色工程塑料材质，脚踏板为红色防滑塑料，导向小轮为深蓝色包胶材质，不同部件通过材质区分清晰呈现结构层次。设计思路围绕便携性与实用性展开，单轮结构大幅缩小载具的整体体积，环抱式框架保证结构强度的同时控制整体重量，电力驱动的配置适配短距离代步需求，整体结构无冗余部件，所有受力部位均做了圆角过渡处理避免应力集中，各运动部件的配合间隙经过参数化校核，保证转动过程无干涉，既满足三维模型的展示效果，也具备实物落地生产的结构可行性。
