自行车车把锁紧夹头结构设计方案

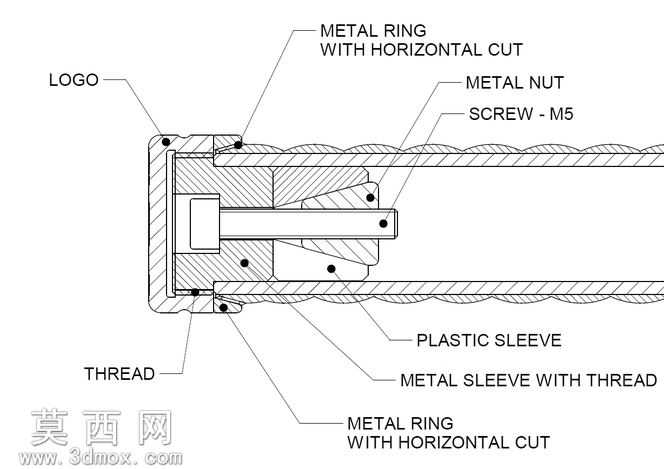

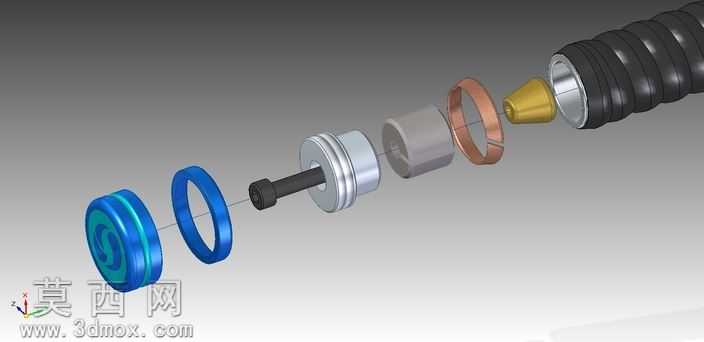

本作品为自行车车把锁紧夹头的第三代优化设计方案，采用三维建模软件完成全参数化结构搭建，完整还原了夹头内部各组件的装配关系与配合逻辑。建模过程中针对各零件的功能特性匹配了对应的材质表现：两处带水平切口的金属环采用高弹性合金钢材，建模时还原了切口的形变预留间隙，确保锁紧时可产生均匀的径向抱紧力；M5规格的锁紧螺钉与配套金属螺母采用标准不锈钢材质，建模时严格遵循公制螺纹标准绘制牙型，还原螺纹副的旋合行程与配合公差；内部塑料衬套采用耐磨工程塑料材质，建模时设计了与金属内套的过盈配合结构，既可以避免金属部件直接接触产生异响，也能填补装配间隙提升锁紧稳定性；带外螺纹的金属外套采用高强度铝合金材质，外螺纹与车把安装座的内螺纹适配，建模时还原了螺纹的旋入导向结构，降低安装对位难度。设计思路上，本方案在前两代设计的基础上优化了组件布局，增加了独立的锁紧螺钉修复结构，当夹头出现锁紧失效问题时，无需拆解整个夹头总成，仅通过更换M5螺钉即可完成整个插件的修复，大幅降低了后期维护成本。夹头端部预留了品牌LOGO安装位，该位置与其他功能部件完全独立，生产时可根据品牌需求灵活定制标识，不会影响夹头的锁紧性能与结构强度。各零件的结构均做了工艺优化，金属部件采用常规车削、铣削工艺即可完成加工，塑料衬套可通过注塑工艺批量生产，整体制造难度低，装配工序简单，无需特殊工装即可完成整机组装，兼顾了结构可靠性与生产经济性。
