赛车专用法兰连接式轮毂轴承座组件

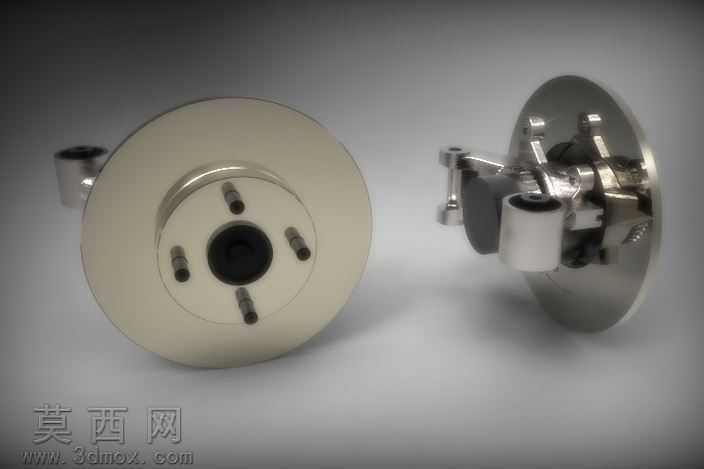

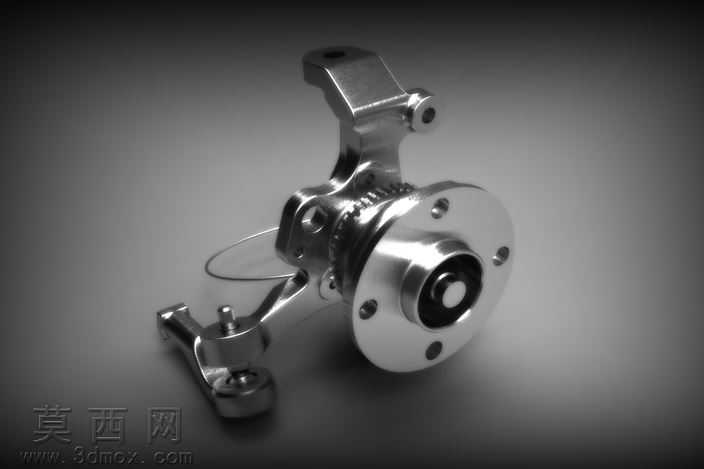

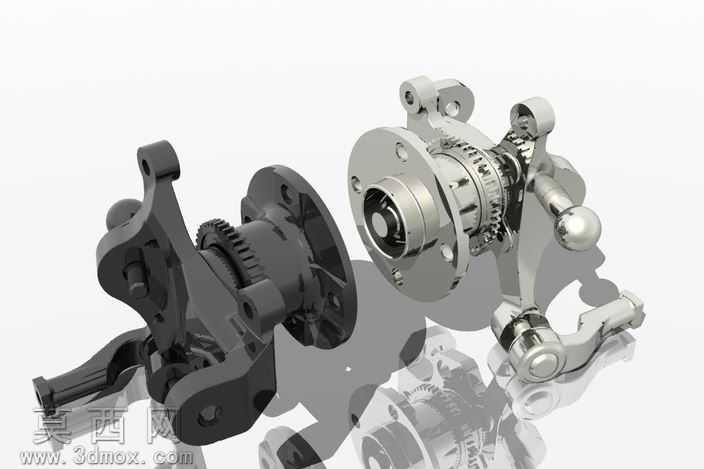

本作品为赛车底盘行走系统核心连接组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循赛车零部件轻量化与高刚性兼顾的设计原则，对每一处安装孔位、配合公差、连接结构都做了精准的尺寸约束。建模阶段先完成基准轴与基准面的搭建，依次构建法兰盘主体、轴承安装腔、连接支耳、定位销孔等核心结构，对法兰盘上的周向安装孔做了环形阵列约束，保证孔位分度精度符合赛车装配的同轴度要求。渲染环节采用金属哑光材质模拟航空铝合金加工后的表面质感，对轴承配合面做了高光金属材质区分，背景采用渐变深灰色调突出零件本身的结构轮廓，渲染时开启环境光遮蔽效果，清晰呈现零件各结构之间的衔接关系与空间层次。结构设计上，左侧法兰盘用于连接车轮轮毂，中部腔体用于嵌入双列角接触轴承，可同时承受径向载荷与赛车过弯时产生的轴向冲击载荷，右侧延伸的两支带孔支耳用于连接悬架转向节，支耳上的安装孔做了沉台设计，可保证螺栓安装后端面齐平，避免与周边运动部件发生干涉。设计思路围绕赛车赛事的高强度使用场景展开，在保证结构强度满足赛事冲击载荷要求的前提下，对非受力区域做了镂空减薄处理，尽可能降低零件自身重量，减少悬挂下质量，提升赛车行走系统的响应速度。各配合面的尺寸公差按照精密机械装配要求设定，轴承安装腔采用过渡配合公差，保证轴承压装后不会出现窜动，同时兼顾拆装维护的便利性，所有棱边都做了圆角倒角处理，既消除加工后的应力集中隐患，也避免安装过程中锐边划伤操作人员。
