农用收割机十字连接传动配件结构

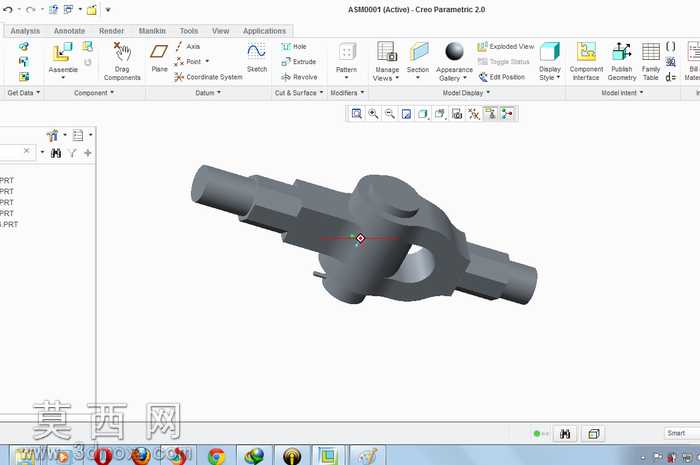

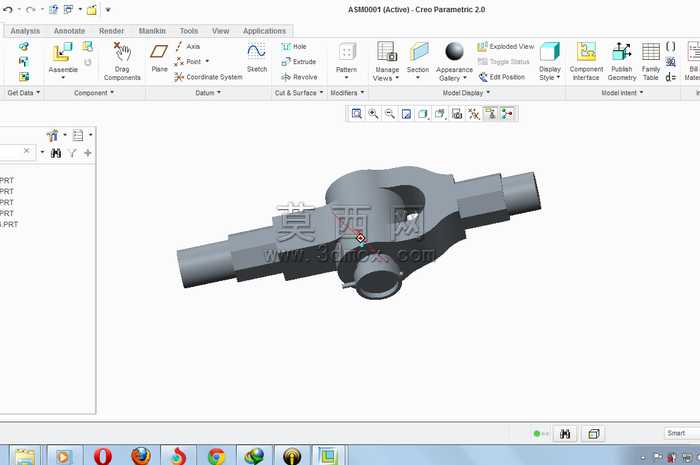

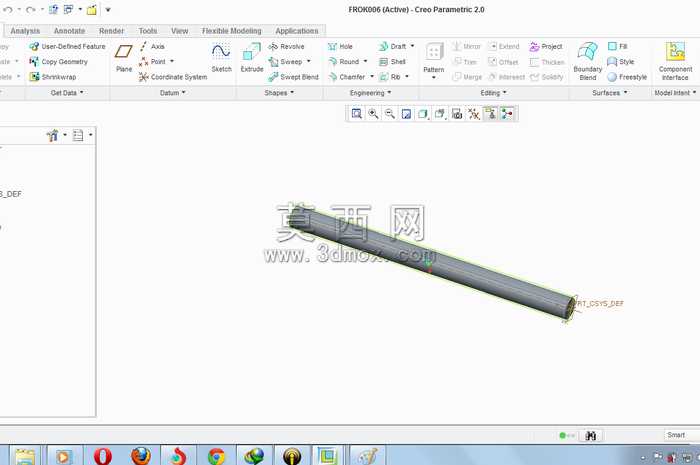

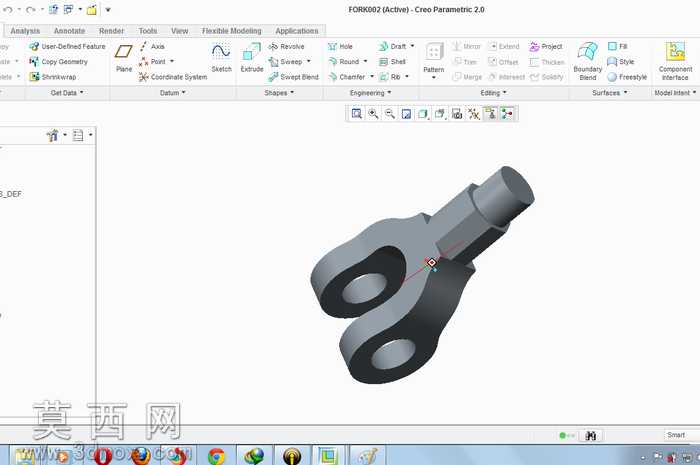

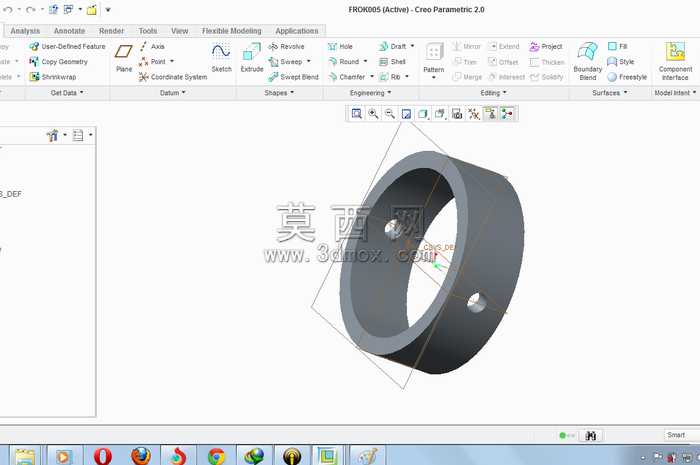

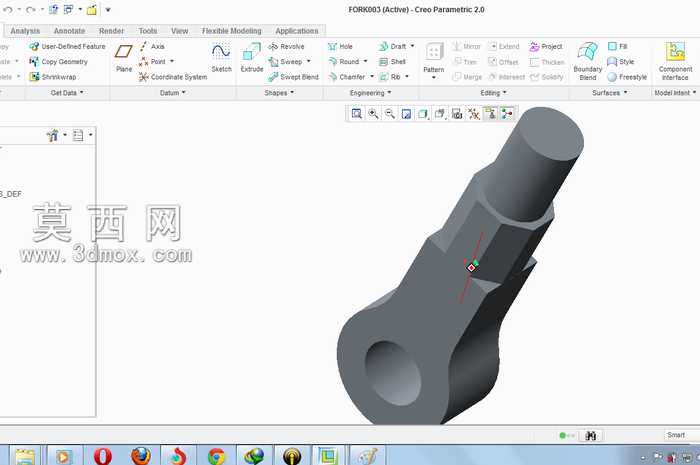

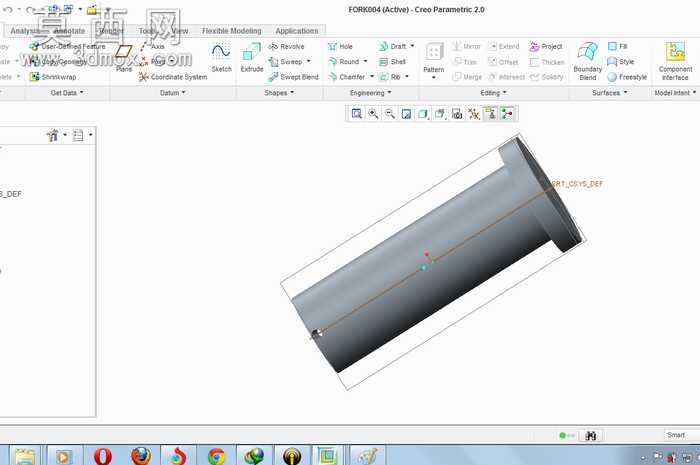

田间作业的收割机传动部件常年裹挟秸秆碎屑、泥水，交变载荷下轴颈磨损快、连接位松旷是最常见的故障点，这款十字连接配件的结构设计完全围绕加工适配做了细节调整。中间贯通的轴孔没有做等径直孔设计，靠近两端轴颈的位置做了0.12mm的微量扩孔，既减少长轴加工时的让刀误差，也给装配时的润滑脂留存留出了空间，避免轴与孔干磨抱死。两端伸出的轴颈根部做了R1.5的过渡圆角，没有留清根直角，铣削加工时不用额外换清根刀，一次走刀就能完成轴颈外圆加工，圆角还能分散作业时的冲击应力，不会在直角位置出现应力集中断裂。侧面的凸台定位面做了0.05mm的微凸余量，装配时和对接的传动叉贴合后，螺栓锁紧时不会因为结合面有铸造披锋出现虚接，后期维修拆解时也不会因为锈死粘死难以拆分。轴颈外圆的表面粗糙度要求控制在Ra1.6，不用做过高的镜面加工，既能满足油封的密封要求，减少泥水侵入轴承位的概率，也不会因为加工精度要求过高抬升制造成本，适配农机批量生产的成本控制需求。中间的腔体壁厚做了非等厚设计，受力大的轴孔连接位壁厚加厚2mm，非受力的外侧腔体适当减薄，在保证整体强度的前提下降低零件自重，减少传动系统的惯量负载。加工时的装夹位特意选在侧面凸台的平面，不用做专门的工艺搭子，一次装夹就能完成四个轴颈的车削加工，减少二次装夹带来的同轴度误差，四个轴颈的位置度公差能稳定控制在0.08mm以内，装配后传动不会出现卡滞、异响。零件的所有棱边都做了0.3mm的倒角，没有锋利的飞边，装配时不会刮伤操作人员的手套，也不会刮破配套的橡胶密封件，减少后期密封失效漏油的隐患。对接的螺栓孔做了锪平处理，螺栓头锁紧时能完全贴合平面，不会因为螺栓孔口的毛刺导致锁紧力矩不足，作业时螺栓不会因为震动松脱。这种结构没有多余的复杂曲面，普通的数控车床、铣床就能完成加工，不需要专用的五轴设备，县域级的农机修配厂也能完成小批量的仿制加工，配件供应的门槛很低，能适配广大农村地区的维修需求。零件的材质选用40Cr调质处理，硬度控制在HB220-250，既有足够的韧性扛住田间作业的冲击载荷，也有足够的耐磨性延长使用寿命，不用频繁更换配件耽误农时。
