深沟球滚动轴承三维结构设计模型

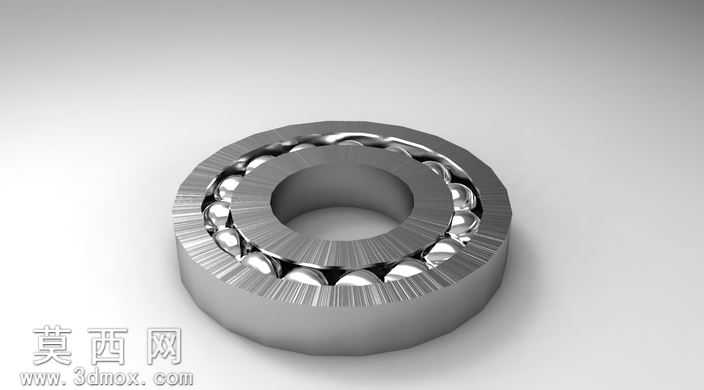

本模型为深沟球滚动轴承的三维设计成果，建模阶段以轴承实际工业尺寸参数为基准，先完成内圈、外圈的回转体基础结构搭建，通过草图绘制内外圈的滚道截面轮廓，使用回转特征生成内外圈的主体结构，保证滚道的曲率半径与滚动体的球面半径匹配度符合行业设计标准，确保后续滚动体装配后可实现顺畅的回转运动。滚动体部分采用球形实体建模，按照轴承的额定载荷对应的滚动体数量，沿滚道圆周方向进行均匀阵列，同时设计保持架结构，通过环形基体配合兜孔特征，将每一个滚动体分隔固定，避免滚动体在运转过程中出现相互摩擦、错位的问题，保持架的兜孔间隙预留合理，既限制滚动体的轴向窜动，又不阻碍滚动体的自由转动。材质渲染阶段，针对轴承的金属材质特性，为内外圈、滚动体赋予高铬轴承钢材质，调整材质的金属度、粗糙度参数，还原轴承钢经精加工后的银灰色金属光泽，表面设置细微的磨削纹理提升真实感，保持架则根据常用工艺赋予冲压钢板或黄铜材质，区分不同部件的材质视觉差异。结构设计上严格还原深沟球轴承的装配逻辑，内圈与轴配合的接触面、外圈与轴承座配合的接触面均保证尺寸公差符合通用机械设计规范，整体模型可直观展示轴承的内部组成结构，清晰呈现各部件的配合关系，可用于机械结构教学、设备装配演示、产品选型参考等场景，建模过程中对各部件的倒角、圆角细节均做了还原，避免锐边结构，符合实际轴承的加工工艺特征，整体装配无干涉，各运动部件的运动自由度符合真实轴承的运转特性。
