玻璃栏板配套挤压铝型材结构设计

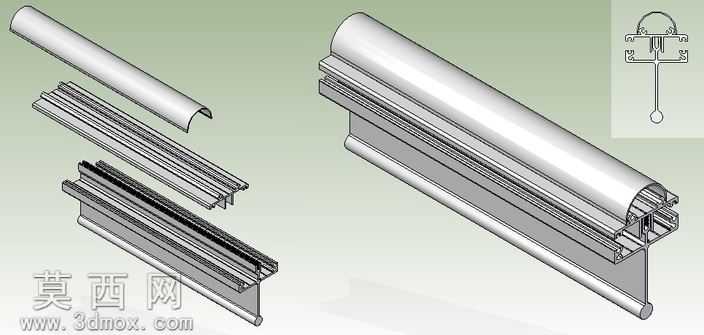

本模型采用三维参数化建模方式完成玻璃栏板配套挤压铝型材的全结构设计，建模过程中严格遵循铝型材挤压成型的工艺特性，对型材的截面轮廓、壁厚分布、卡槽结构进行了精准的参数化约束，所有截面特征均采用闭合草图绘制，通过拉伸特征完成型材主体的生成，同时对不同功能的型材部件进行了独立的零件建模，清晰还原了整套玻璃栏板铝型材的装配逻辑。渲染阶段采用金属哑光铝合金材质，对型材的圆弧过渡面、卡槽咬合面进行了光影优化，通过等轴测视角的渲染输出，直观展现了不同型材部件的截面形态与装配关系，模型中还附带了型材端部的截面结构示意，清晰呈现了玻璃嵌装槽、密封件安装位、扶手圆弧面的结构细节。设计思路围绕玻璃栏板的实际安装需求展开，三款不同截面的铝型材分别承担扶手承载、玻璃夹持、底部固定的功能，挤压成型的一体化结构避免了后续焊接加工的变形问题，均匀的壁厚设计既满足了挤压生产的出料要求，也保证了型材的结构强度，卡槽的尺寸公差经过合理预留，可适配常规厚度的钢化玻璃与密封胶条，圆弧过渡的扶手面符合人体工程学的握持需求，整体结构兼顾了生产工艺可行性与现场安装的便捷性，可直接用于铝型材开模、产品结构验证以及安装方案的可视化展示。
