美国标准5.886挤压铝型材散热器结构设计

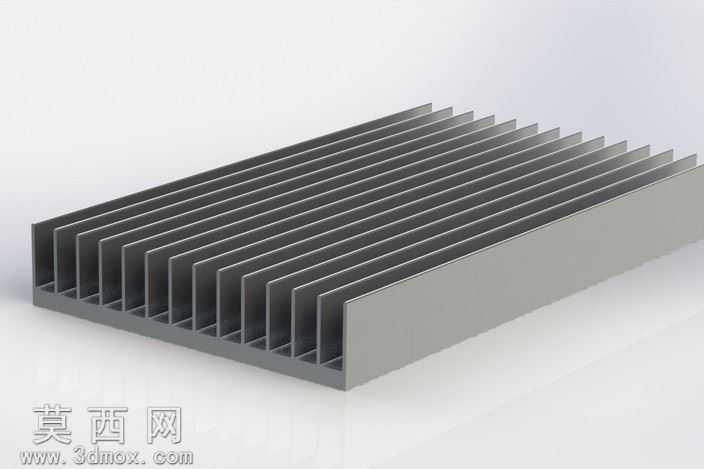

本模型为美国标准HeatsinkUSA 5.886规格挤压铝型材散热器，建模阶段采用SolidWorks完成全参数化结构搭建，首先以铝型材挤压工艺的成型特性为核心设计依据，先绘制散热器的截面草图：底部为平整的实心安装基座，保证与发热元件的贴合接触面积，基座上方等距排布平行的直齿散热鳍片，鳍片厚度、间距严格遵循5.886规格的尺寸要求，同时兼顾挤压生产时的铝料流动均匀性，避免出现壁厚差过大导致的成型缺陷。完成截面草图后通过凸台拉伸命令生成散热器的主体长度方向结构，建模过程中对所有鳍片的棱边做微小圆角处理，既还原真实挤压铝型材的工艺特征，也避免尖锐边角在后续装配、使用过程中造成划伤。材质设定上选用6063铝合金，这是挤压铝型材散热器的常用材质，渲染阶段调整材质参数还原铝合金哑光银白的金属质感，赋予模型均匀的环境漫反射效果，清晰展现鳍片之间的平行间隙、基座与鳍片的一体化连接结构，无拼接缝隙，完全匹配挤压工艺一体成型的结构特点。设计思路上，这款散热器主打自然对流散热场景，等距平行鳍片的排布方式可以引导空气在鳍片间隙内形成顺畅的流通通道，最大化鳍片与空气的接触换热面积，基座的实心结构保证热量可以快速从发热面传导至每一片散热鳍片，整体结构无多余冗余设计，在满足散热性能要求的前提下，尽可能控制型材的用料重量，同时适配标准挤压模具的生产要求，无需特殊开模即可实现批量生产。模型结构完整还原了该规格散热器的所有细节，鳍片的高度、厚度、间距以及基座的厚度尺寸均严格对标标准参数，可直接用于散热方案选型、装配模拟以及生产工艺参考，渲染输出的效果图清晰展现了型材的结构特征与金属质感，能够直观呈现产品的实际外观形态。
