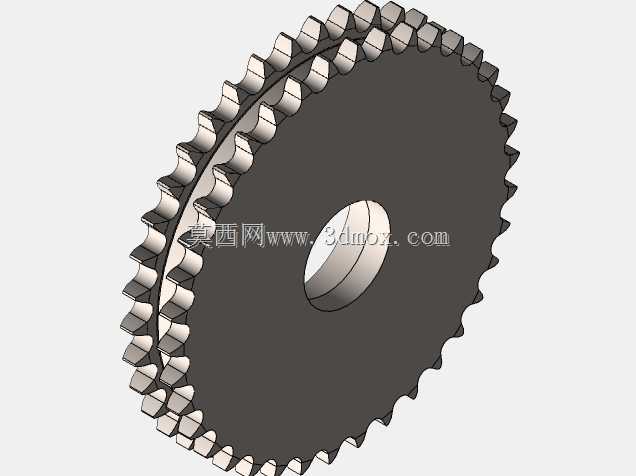

适配28B-2双排链条的DIN8192标准链轮

　　在重载输送、矿山采掘、重型农机、大型物流分拣线这类需要大扭矩传递的工况里，链传动凭借不打滑、传动比恒定、能适应多粉尘多油污恶劣环境的特性，一直是动力传递环节的核心选型，而适配28B-2双排链条的DIN8192标准链轮，正是这类重载链传动系统里的核心啮合部件。很多刚接触传动设计的工程师容易忽略链轮齿形的细节，实际上链轮的齿廓并非标准渐开线，而是采用三圆弧一直线的齿形设计，这种齿形的核心优势是啮合时能让链节更顺畅地啮入啮出，哪怕链条使用一段时间出现节距伸长的磨损情况，也能减少卡滞、跳齿的概率，降低传动过程中的冲击载荷。这款双排链轮的设计完全遵循DIN8192标准的齿形参数，齿距、齿沟圆弧半径、

　　齿顶圆直径都严格匹配28B-2链条的尺寸规范，双排齿的结构设计相当于两套单排链轮并行传递动力，在不增加链轮径向安装尺寸的前提下，能将单排链的承载能力提升近一倍，非常适合安装空间受限但传递扭矩要求高的传动场景。从安装边界来看，链轮中心的通孔为光孔设计，可根据实际传动轴的尺寸进行键槽加工适配，安装时需要保证链轮的端面跳动量控制在标准允许范围内，同时要保证配对的两个链轮处于同一回转平面，避免出现链条偏磨、侧边受力过大导致的链条提前失效。链轮的齿部厚度、排间间距完全匹配28B-2双排链条的内节内宽、排距参数，啮合时链板不会与齿侧发生干涉，滚子能顺利落入齿沟完成啮合传动。在实际设备应用中，这类链轮常被用在重型板式给料机的驱动端、

　　大型联合收割机的割台传动系统、港口散货输送线的动力传递段，这些场景往往存在载荷波动大、连续运行时间长、维护间隔久的特点，链轮的结构设计充分考虑了这类工况的使用需求：整体盘式结构的刚性足够，能承受重载下的径向载荷，齿部的啮合面经过参数优化，能分散链条滚子传递的接触应力，减少齿面的点蚀磨损。设计这类链轮时，首先要确认配套链条的型号参数，不能仅凭节距匹配就选型，双排链的排距、滚子直径、内节宽度都是必须核对的核心尺寸，其次要根据传动比计算链轮的齿数，小链轮的齿数不宜过少，否则会加剧链条的多边形效应，导致传动过程中的动载荷增大，加速链条和链轮的磨损，大链轮的齿数也不宜过多，避免链条磨损后容易出现脱链的问题。

　　链轮的轮毂长度需要根据轴径的大小进行匹配，保证键连接的强度足够传递额定扭矩，同时要考虑安装时的轴向固定方式，通常会采用轴端挡圈或者锁紧螺母对链轮进行轴向定位，避免运行过程中出现轴向窜动影响啮合精度。在三维建模过程中，齿形的绘制是核心环节，需要严格按照DIN8192标准规定的齿形坐标点来生成齿廓曲线，不能用齿轮的渐开线齿形来替代，双排齿的阵列要保证齿间的相位完全一致，否则会出现双排链受力不均的情况，导致其中一排链条提前过载失效。很多现场维护的案例显示，链轮安装时的共面度误差超过允许值时，链条会出现偏磨，运行一段时间后链板侧边会出现明显的磨损痕迹，同时传动噪音会明显增大，因此在安装调试阶段，需要用直尺或者拉线的方式校验两个链轮的共面度，保证偏差在允许范围内。另外链轮的材质选择通常会根据工况确定，中等载荷下采用45号钢调质处理即可满足使用要求，重载冲击工况下可以采用40Cr调质后齿面高频淬火，提升齿面的耐磨性，延长使用寿命。这款链轮的整体结构没有多余的减重孔设计，就是为了保证重载下的结构刚性，避免运行过程中出现轮体变形导致的啮合失效，中心孔的尺寸预留了足够的加工余量，方便设计人员根据实际的轴径进行二次加工适配，适配不同的安装需求。
